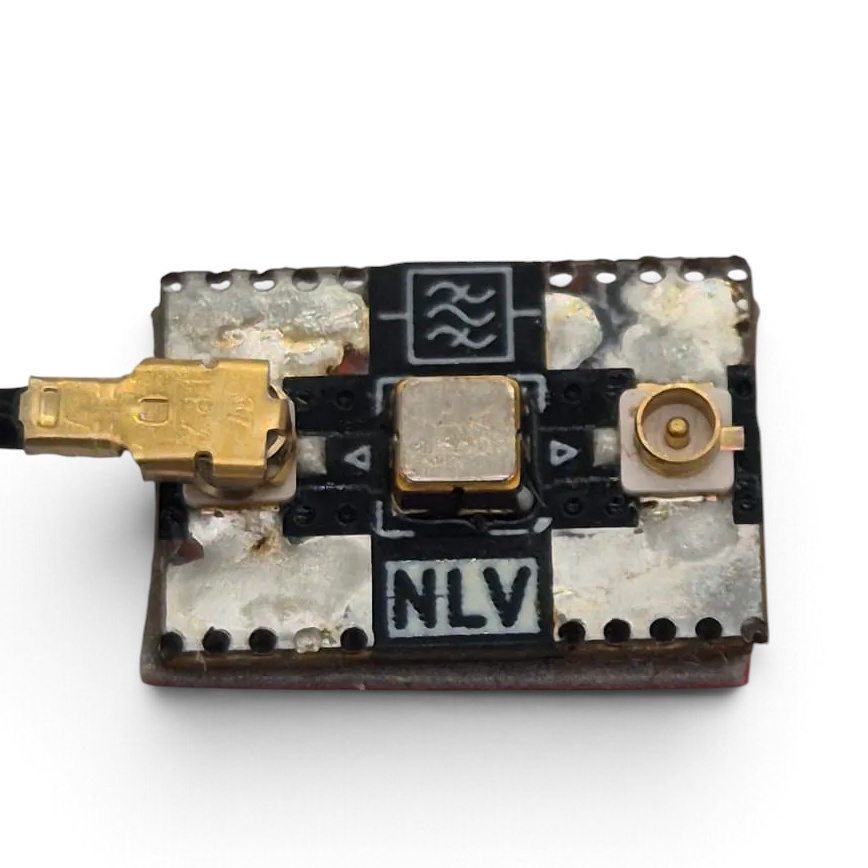

Filtre SAW 868 MHz F4NLV pour Meshtastic Meshcore LoRa u.FL IPEX
Aucun avis pour le momentLe filtre SAW 868 MHz F4NLV est un filtre RF passe-bande conçu pour améliorer la qualité de réception des nœuds MeshCore fonctionnant sur la bande 868 MHz.
Ce filtre compact s'installe sur la liaison RF en u.FL / IPEX1 entre le module LoRa et son antenne.
Il permet d'atténuer les signaux indésirables situés en dehors de la bande de fonctionnement et de réduire les risques de perturbations liés aux émissions radio voisines, notamment la bande GSM 900MHz.
Ce filtre SAW combine une bonne sélectivité, une faible perte d'insertion de 1,5 à 1,8 dB et une puissance admissible maximale de 27 dBm.
Filtrage passe-bande 868 MHz avec fréquence centrale de 869 MHz et bande passante de ± 4 MHz.
Atténuation hors bande de 30 à 40 dB pour limiter les interférences provenant de fréquences indésirables.
Perte d'insertion de 1,5 à 1,8 dB, limitant l'atténuation des signaux utiles.
Puissance maximale admissible de 27 dBm, adaptée aux équipements LoRa respectant cette limite.
Connecteurs u.FL / IPEX1 pour une intégration compacte sur les modules radio compatibles.
Compatible avec une intégration sur les Seeed Studio SenseCAP Solar P1 et P1-Pro

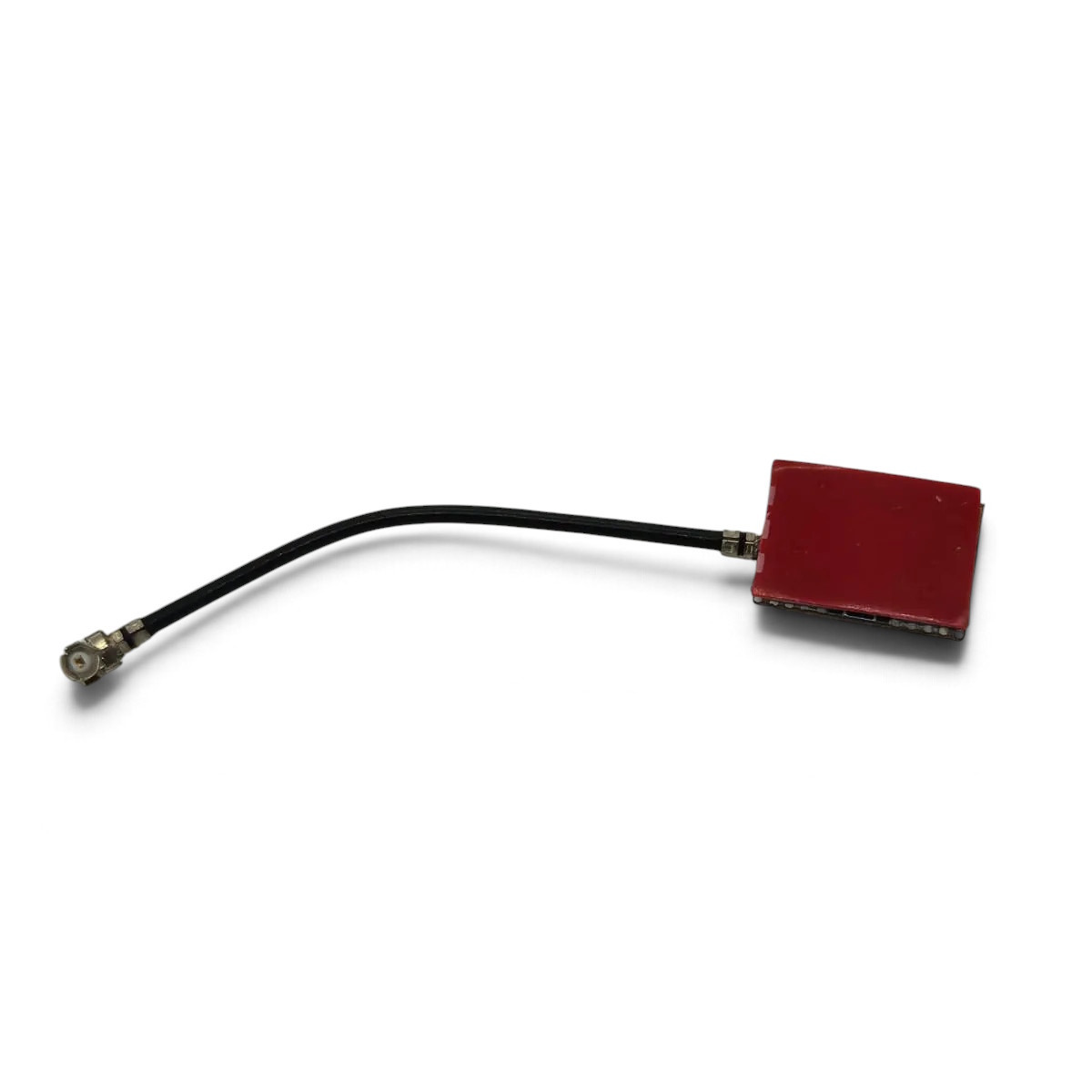

Installation facilitée par un adhésif double-face et un câble de liaison inclus.

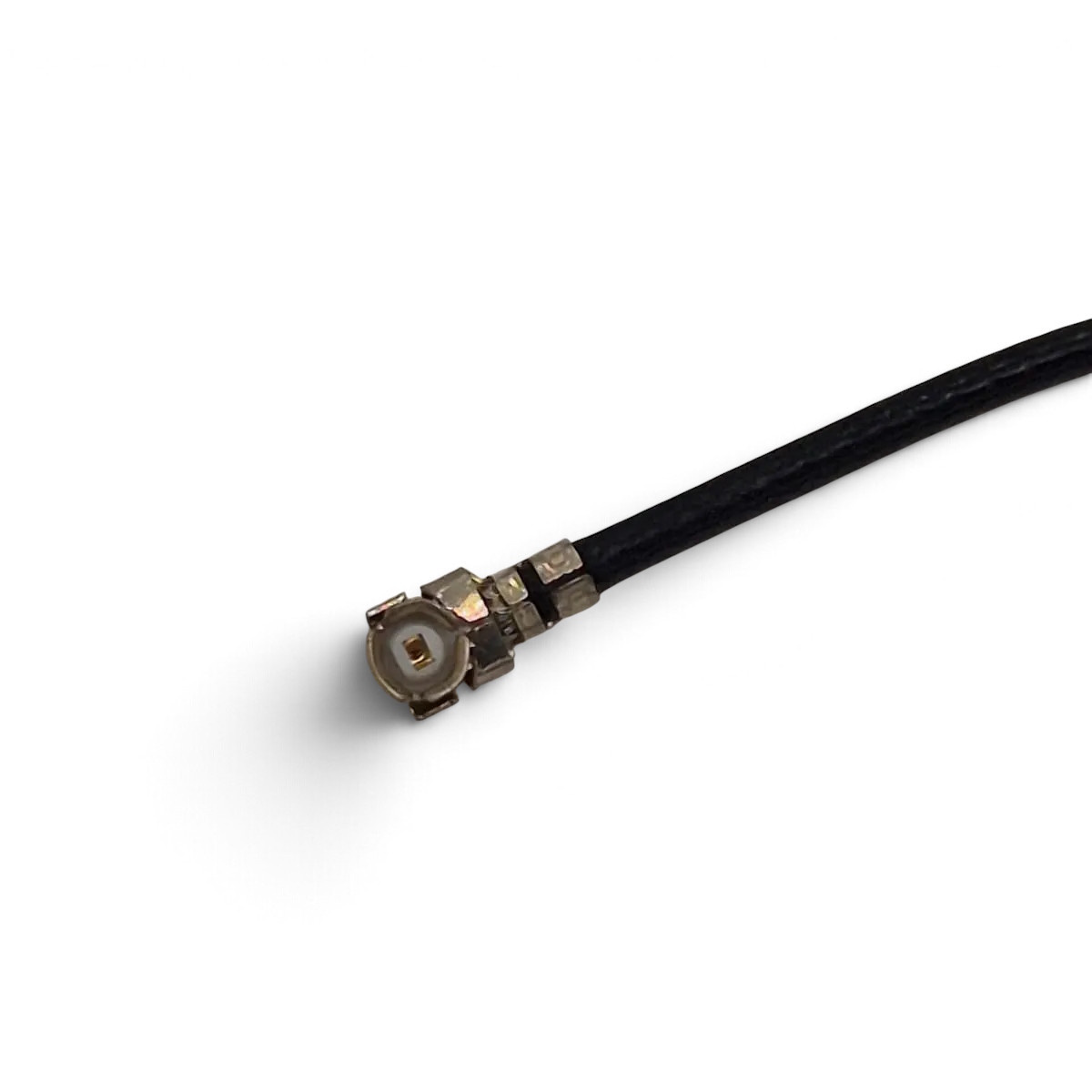

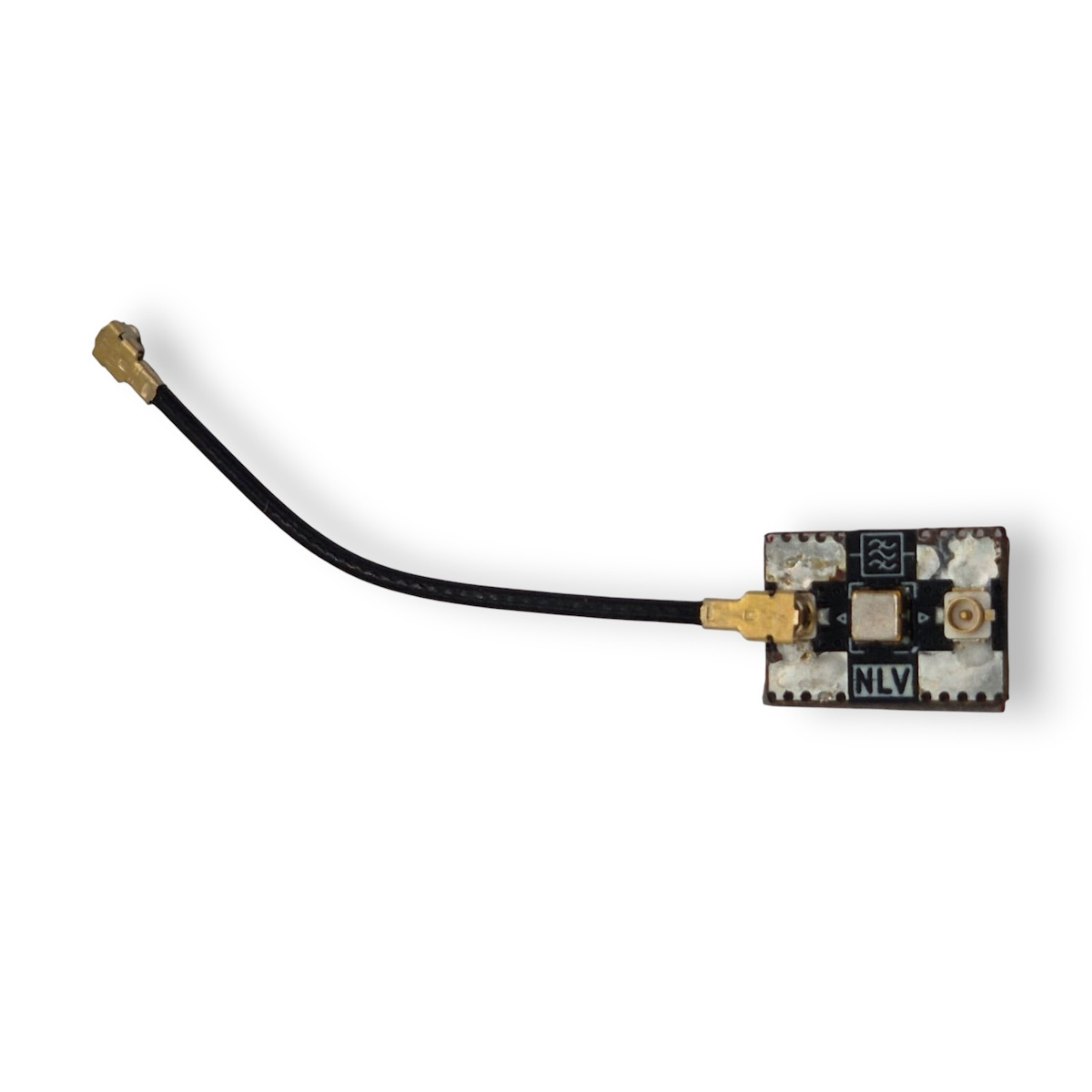

Livré avec : 1 filtre SAW 868 MHz F4NLV avec deux connecteurs u.FL / IPEX1 et adhésif double-face, 1 câble coaxial u.FL vers u.FL de 5 cm.
Type d'utilisation fréquence sans licence 868MHz : LoRa / LoRaWAN, Meshtastic, Meshcore et toute application radio sur la bande ISM 868.
Option : Antenne accordée 868 MHz 4.4dBi
| Quantité | Prix | Vous économisez |
|---|---|---|
| 2 | 18,33 € | Jusqu'à 1,13 € |
| 5 | 17,96 € | Jusqu'à 4,73 € |
| 10 | 17,01 € | Jusqu'à 18,90 € |
| 20 | 16,07 € | Jusqu'à 56,70 € |
| 50 | 15,12 € | Jusqu'à 189,00 € |
| 100 | 14,18 € | Jusqu'à 472,50 € |
Fiche technique
Fabricant / concepteur : F4NLV
Type : Filtre RF passe-bande
Technologie : SAW (Surface Acoustic Wave / ondes acoustiques de surface)
Application principale : Filtrage RF pour les nœuds LoRa MeshCore Meshtastic en 868 MHz
Fréquence centrale : 869 MHz
Bande passante annoncée : 869 MHz ± 4 MHz
Plage de fréquences correspondante : 865 à 873 MHz
Perte d'insertion : 1,5 à 1,8 dB
Atténuation hors bande : 30 à 40 dB, selon la fréquence
Puissance RF maximale admissible : 27 dBm, soit environ 500 mW
Connecteur d'entrée : u.FL / IPEX1
Connecteur de sortie : u.FL / IPEX1
Fixation : Adhésif double-face
Lieu de fabrication : France
Fonctionnement et avantages du filtrage SAW
Le filtre SAW utilise des ondes acoustiques de surface pour sélectionner une plage de fréquences radio et atténuer les signaux situés en dehors de celle-ci.
Son fonctionnement passe-bande permet de laisser circuler les signaux LoRa autour de 868 MHz tout en réduisant l'amplitude des émissions hors bande.
Il peut contribuer à améliorer les conditions de réception lorsqu'un nœud MeshCore / Meshtastic est exposé à des émissions radio puissantes sur des fréquences voisines ou éloignées.
Il contribue à limiter le risque de saturation du récepteur par certains signaux indésirables.
Sa conception compacte facilite l'intégration dans des équipements LoRa disposant de connecteurs u.FL.
Le filtre est passif : il n'amplifie pas le signal reçu. Sa perte d'insertion doit être prise en compte dans le bilan de liaison RF.
Applications et compatibilité
Nœuds MeshCore fonctionnant sur la bande européenne 868 MHz.
Répéteurs MeshCore LoRa exposés à des environnements radio perturbés.
Compatible avec les répéteurs solaires Seeed Studio SenseCAP Solar P1 et P1-Pro.
Autres modules LoRa 868 MHz disposant de connexions RF adaptées, sous réserve de compatibilité mécanique, électrique et de puissance.
Installation et précautions
Le filtre s'intègre dans la chaîne RF, entre le module radio LoRa et la connexion de l'antenne.
Utiliser le câble coaxial u.FL vers u.FL de 5 cm fourni pour réaliser la liaison adaptée au montage.
Vérifier la compatibilité des connecteurs avant l'installation.
Ne pas dépasser la puissance RF maximale admissible de 27 dBm à l'entrée du filtre.
Ne pas plier excessivement les câbles coaxiaux afin d'éviter de les endommager et de dégrader leurs performances RF.
Manipuler les connecteurs u.FL avec précaution lors des branchements et débranchements.
Pour un montage sur SenseCAP Solar P1 ou P1-Pro, retirer impérativement toutes les cellules 18650 avant toute intervention.
Utiliser l'adhésif double-face pour fixer le filtre dans le boîtier, sans exercer de contrainte mécanique sur ses connecteurs.
Courbe de réponse en fréquence
Les caractéristiques annoncées sont :
Fréquence centrale : 869 MHz
Perte d'insertion : 1,5 à 1,8 dB
Atténuation hors bande : 30 à 40 dB
Remarque : La courbe représente une réponse typique. Les performances RF peuvent légèrement varier d'un exemplaire à l'autre.
