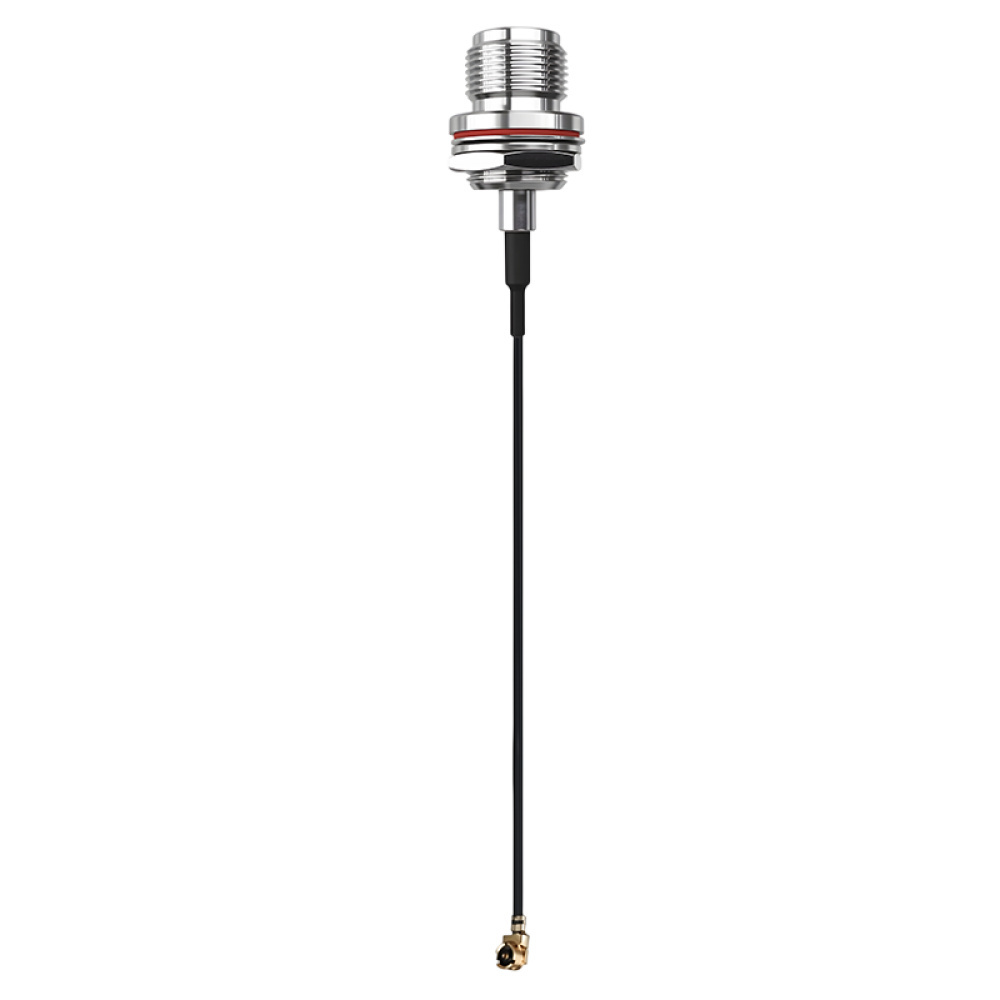

Câble Pigtail IPEX U.FL vers N Femelle 10 cm Heltec pour Boîtier LoRa Meshtastic Meshcore
Aucun avis pour le momentCe câble adaptateur coaxial (pigtail) de 10 cm permet de relier facilement un connecteur miniature micro-RF IPEX (U.FL Ver.1) de votre carte LoRa ou passerelle à un connecteur robuste N Femelle pour montage en façade ou châssis étanche. Il est spécialement adapté aux boîtiers extérieurs type MeshSolar et aux nœuds Meshcore/Meshtastic/LoRaWAN.
- Connecteurs : IPEX (U.FL Ver.1) mâle vers N Femelle (à encastrer / châssis)
- Longueur du câble : 10 cm (0,1 m) idéale pour intégration compacte
- Conducteur interne en cuivre plaqué argent pour des pertes RF minimales
- Blindage par feuille de plastique cuivré (couverture 90±5%)
- Gaine et isolant en FEP haute performance
- Parfait pour modules Heltec, cartes ESP32 LoRa et boîtiers étanches
Livré avec : 1x Câble adaptateur IPEX U.FL vers N Femelle 0.1 m.
Fiche technique
- Adapté aux nœuds LoRa et Meshtastic : Conçu pour les boîtiers compacts et solutions autonomes telles que Heltec MeshSolar.
- Faibles pertes d'insertion : Âme en cuivre plaqué argent assurant un transfert optimal des signaux haute fréquence.
- Blindage RF performant : Couverture de 90±5% avec feuille cuivrée pour limiter les interférences internes et externes.
- Isolation FEP de qualité industrielle : Matériau FEP résistant aux variations de température et durable dans le temps.

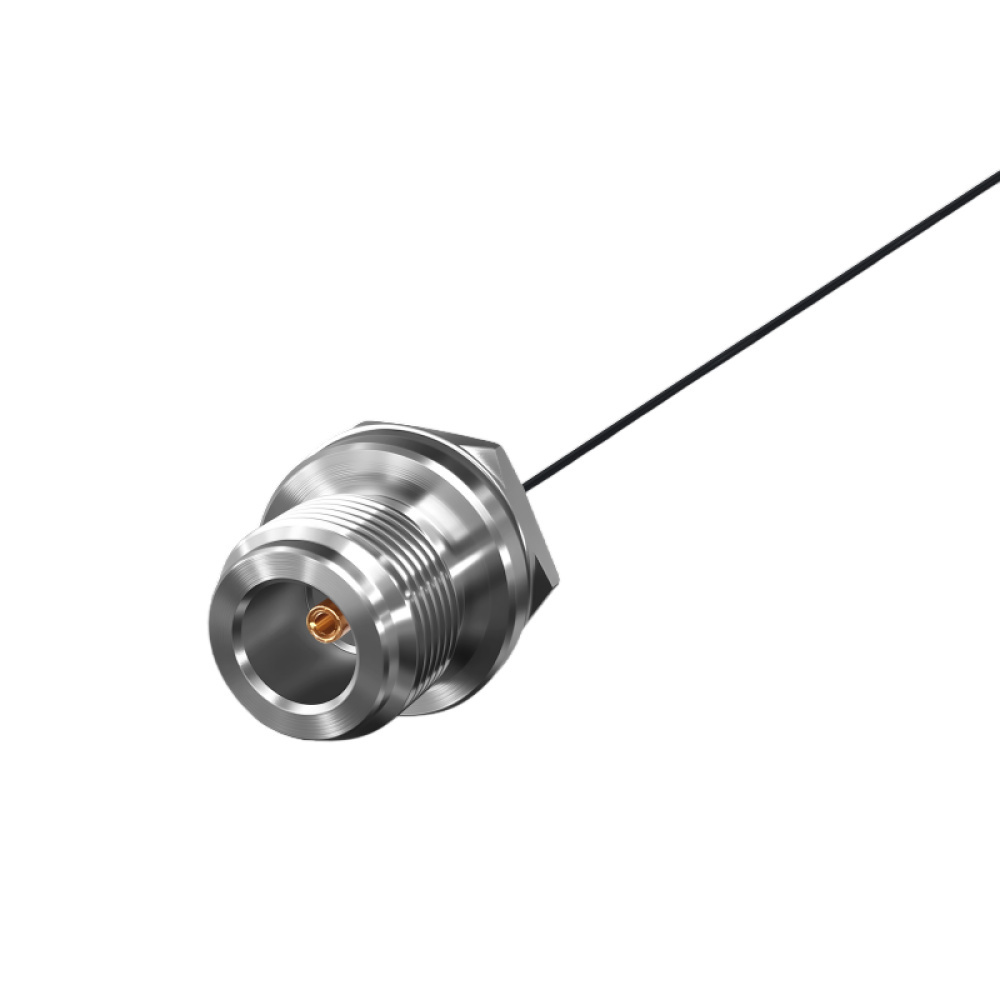

- Intégration facilitée en boîtier : Connecteur N femelle à fixation par écrou/châssis pour une traversée étanche parfaite.
Caractéristiques techniques
- Type de produit : Câble pigtail adaptateur RF
- Connecteur A : IPEX / U.FL (Version 1)
- Connecteur B : N Femelle (montage châssis)
- Longueur du câble : 10 cm (0,1 m)
- Matériau du conducteur interne : Cuivre plaqué argent (Silver-plated copper wire)
- Structure du conducteur interne : 7 / 0,083 mm (Diamètre nominal : 0,249 ± 0,02 mm)
- Isolant : FEP (Diamètre nominal extérieur : 0,735 ± 0,02 mm)
- Conducteur externe (blindage) : Feuille de plastique cuivré (Diamètre : 0,759 ± 0,02 mm)
- Taux de couverture du blindage : 90 ± 5 %
- Gaine extérieure : FEP (Diamètre nominal : 1,15 ± 0,05 mm)
Compatibilité
- Modules LoRa & IoT : Heltec MeshSolar, Mesh Node T114, WiFi LoRa 32, Wireless Stick, et toute carte équipée d'une prise U.FL/IPEX Ver.1.
- Antennes : Toutes les antennes extérieures avec connecteur N Mâle (LoRa 868 MHz, 915 MHz, 433 MHz, Wi-Fi 2.4 GHz).
- Standards : LoRaWAN, Meshtastic, Meshcore, Wi-Fi, Bluetooth, Zigbee.
