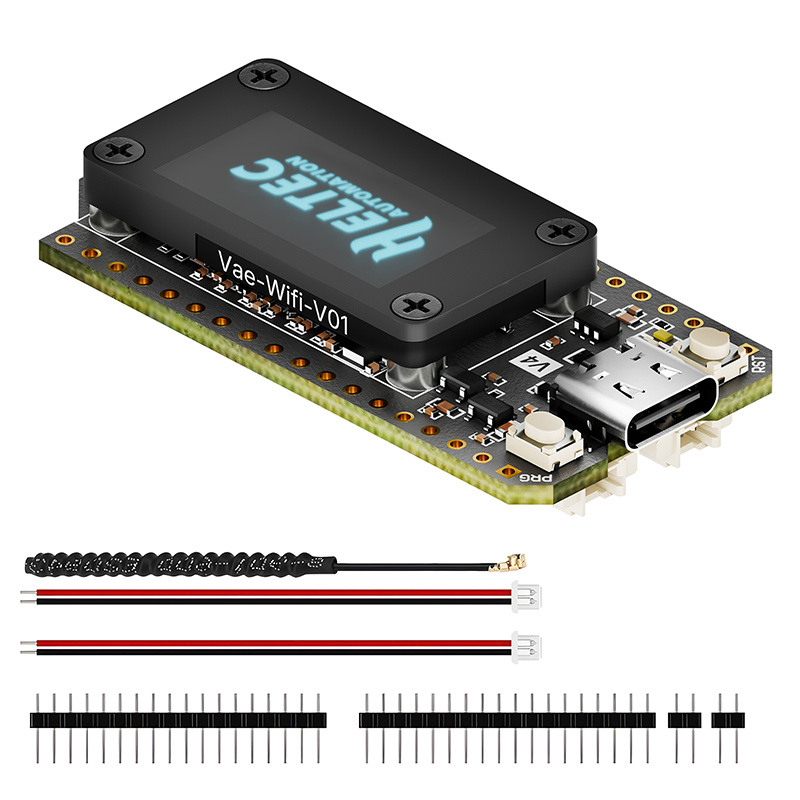

Heltec WiFi LoRa 32 V4 Carte développement ESP32-S3 SX1262 Meshtastic Meshcore

La carte Heltec WiFi LoRa 32 V4 représente la nouvelle génération de nœuds de développement IoT du fabricant Heltec Automation. Équipée du puissant processeur ESP32-S3 et du circuit radio SX1262, elle offre une portée exceptionnelle et une intégration logicielle complète pour les réseaux mesh décentralisés (Meshtastic, MeshCore) ainsi que les infrastructures LoRaWAN professionnelles. Elle s'adresse aux makers, radioamateurs et ingénieurs recherchant une solution compacte, autonome et robuste.

Points forts

• Puissance d'émission renforcée : Amplification RF délivrant jusqu'à +28 dBm (selon bande) pour maximiser la portée LoRa en milieu urbain ou rural.
• Processeur ESP32-S3 moderne : Puissance de calcul accrue avec 2 Mo de PSRAM pour gérer des interfaces riches et des protocoles de routage complexes.

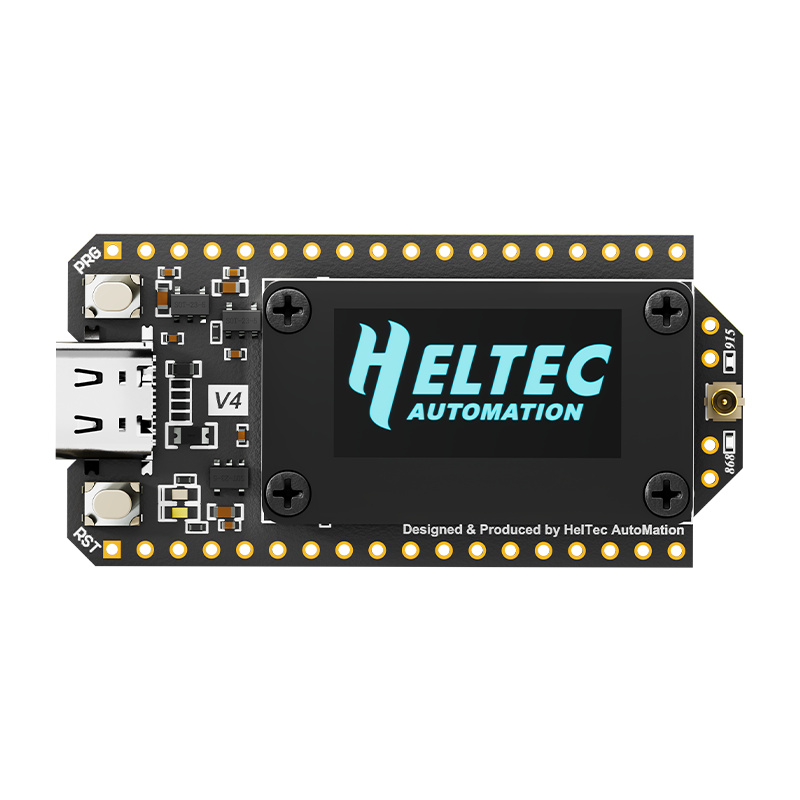

• Protection et antenne intégrée : Châssis en polycarbonate qui protège l'écran OLED 0,96" et intègre directement l'antenne 2,4 GHz FPC pour le Wi-Fi et Bluetooth.
• Gestion d'énergie solaire : Ports SH1.25 dédiés pour l'alimentation par panneau solaire (4,7–6V) et batterie lithium avec gestion de charge intégrée.
• Compatibilité ascendante : Conserve le format compact et la disposition des broches (pinout doré) de la populaire version V3.
• Support logiciel universel : Prise en charge native de Meshtastic (firmware v2.7.20+), Arduino IDE, PlatformIO, ESP-IDF et MicroPython.

Caractéristiques techniques

• Microcontrôleur : Espressif ESP32-S3R2 (Dual-core 32-bit LX7)
• Puce LoRa : Semtech SX1262
• Bandes de fréquences : 863–928 MHz (version haute puissance) / 433–510 MHz
• Sensibilité LoRa : Jusqu'à -137 dBm
• Puissance LoRa TX max : 28 ± 1 dBm (version haute puissance) / 22 dBm
• Connectivité sans fil : Wi-Fi 802.11 b/g/n (jusqu'à 150 Mbps), Bluetooth 5 LE & Mesh
• Mémoire : 384 Ko ROM, 512 Ko SRAM, 16 Ko RTC SRAM, 16 Mo Flash externe, 2 Mo PSRAM
• Affichage : Écran OLED 0,96" monochrome (SSD1315, résolution 128x64 pixels)
• Connecteurs RF : 2x IPEX 1.0 (LoRa et 2.4 GHz externe)

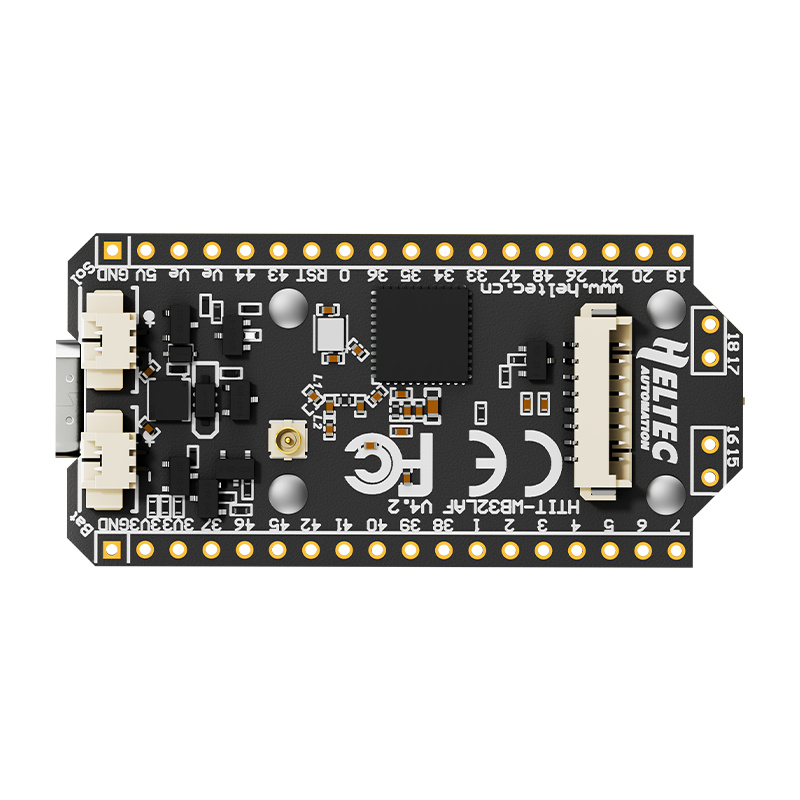

• Interfaces : USB Type-C, SH1.25-2P (batterie), SH1.25-2P (panneau solaire), SH1.25-8P (GNSS/GPS), 2x18 broches 2.54mm
• Ressources E/S : 7x ADC1, 2x ADC2, 7x Touch, 3x UART, 2x I2C, 2x I2S, 4x SPI
• Consommation en veille : ~20 µA (sur batterie / 3.3V)
• Consommation en émission LoRa : 290 mA (14 dBm) à 750 mA (27 dBm)
• Alimentation : USB-C 5V, Batterie Lithium 3.3V–4.2V, Panneau solaire 4.7V–6V
• Dimensions : 51,7 x 25,4 x 10,7 mm
• Température de fonctionnement : -40 °C à +85 °C

Compatibilité

• Logiciels et protocoles : Meshtastic (firmware officiel V4), MeshCore, LoRaWAN (régions EU868, US915, AS923, etc.), RadioLib
• Environnements de développement : Arduino IDE, PlatformIO, Espressif ESP-IDF, MicroPython
• Alimentations : Batteries LiPo / Li-Ion monocellulaires 3,7V avec connecteur SH1.25 2 broches, panneaux solaires 5V / 6V
• Accessoires : Modules GNSS / GPS via le connecteur SH1.25 8 broches, antennes LoRa avec connecteur IPEX 1 (U.FL)
• Pinout : Rétrocompatible avec les accessoires et shields pour Heltec WiFi LoRa 32 V3
