> Antennes Radio>HF 0-30 Mhz>Directive HF>Antenne Yagi directive 50MHz 4 éléments 9.2dBi 6m4DX3
Prix réduit !

-3%

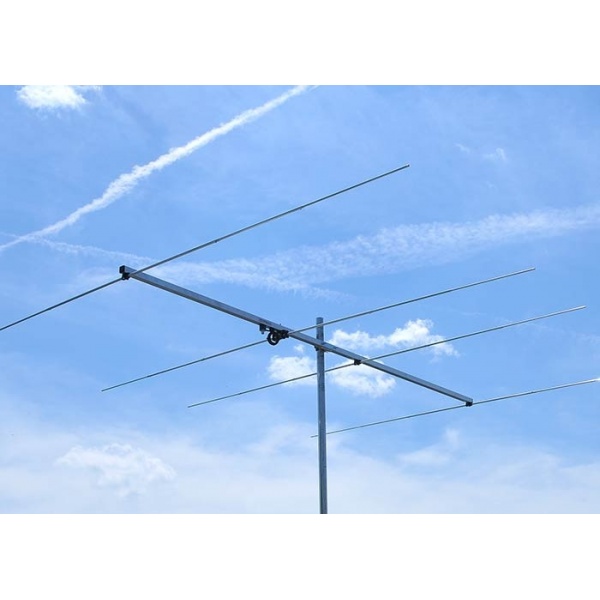

Antenne Yagi directive 50MHz 4 éléments 9.2dBi 6m4DX3 Agrandir l'image
Antenne Yagi directive 50MHz 4 éléments 9.2dBi 6m4DX3

Antennas Amplifiers

AA-0125-6m4DX3A-2336

Neuf

Serbie

Antenne Yagi directive 50MHz 4 éléments 9.2dBi 6m4DX3

rating Aucun avis pour le moment

Antenne Yagi 6m 4 éléments directifs 6m4DX3 pour utilisation portable ou stationnaire.

L'antenne 4 éléments peut être utilisée comme portable ou stationnaire. L'antenne combine son boom 30 x 30 mm avec un support "Goliath".

Les éléments sont effilés pour réduire les vibrations en cas de vents forts. Le diamètre de l'élément de départ est de 12 mm, celui de la partie centrale est de 10 mm et celui des extrémités de 8 mm. Les éléments coniques réduisent la charge du vent.

  • Gamme de fréquences : 50 - 50,5 MHz
  • Gain avant en espace libre : 9,2 dBi
  • Rapport avant-arrière : 20 dB
  • 3 dB Largeur de faisceau horizontal : 58°
  • Polarisation : Horizontale
  • Impédance d'entrée nominale : 50 Ohm
  • TOS sur toute la bande : < 1,2
  • Puissance d'entrée maximale : 1000 W
  • Méthode d'adaptation : Alimentation directe à travers une self de mode commun (balun de courant)
  • Connecteur : N

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 120cm.

Plus de détails

164,32 € HT

169,40 €

En stock

   2 pièces disponibles. Expédié de France en 24-72h.

Fiche technique

Que signifie 6m4DX3 ?

6m - Antenne bande magique
4 - Eléments
DX - Destinée à être utilisée dans la partie DX de la bande 50-50.5MHz avec un excellent TOS
3 - 3m boom avec une construction extrêmement solide.

L'antenne est préréglée, donc il n'y a pas besoin de déplacer, couper ou utiliser une lime à râper pour n'importe quel élément afin d'obtenir un TOS parfait sur la gamme de fréquence prévue. Comme toutes nos antennes, cette antenne Radioamateur a été conçue avec un logiciel professionnel de modélisation EM 3D. L'antenne est calculée avec l'influence du boom, du balun, et du connecteur... Une fois que l'antenne est en l'air, vous devriez vous attendre à un TOS solide sur la portion DX de la bande 50 MHz, un gain réel, et un F/B comme indiqué dans le tableau.

Quatre éléments sur la bande 6-mètre sont situés sur le boom de l'antenne de seulement 2.92 mètres de long. Comme cette antenne Radioamateur a 4 éléments, elle est très facile à installer. Jusqu'à 20 minutes suffisent pour l'assemblage même si vous voyez l'antenne pour la première fois. Tout est étiqueté, il suffit de mettre les numéros les uns à la suite des autres. L'antenne peut être assemblée avec des outils manuels bon marché, ainsi qu'avec des outils électriques.

Pour les chasseurs DX, elle est bonne pour la saison E-sporadique car quand il y a une ouverture, vous n'avez pas besoin de longues antennes. L'antenne a le meilleur gain pour la taille de son boom, et un excellent F/B.

Tout est inclus dans la boite d'antenne : Antenne, balun avec connecteur, et support. Il ne vous reste plus qu'à l'assembler et à vous amuser !

La puissance maximale absorbée est de 1000 W.

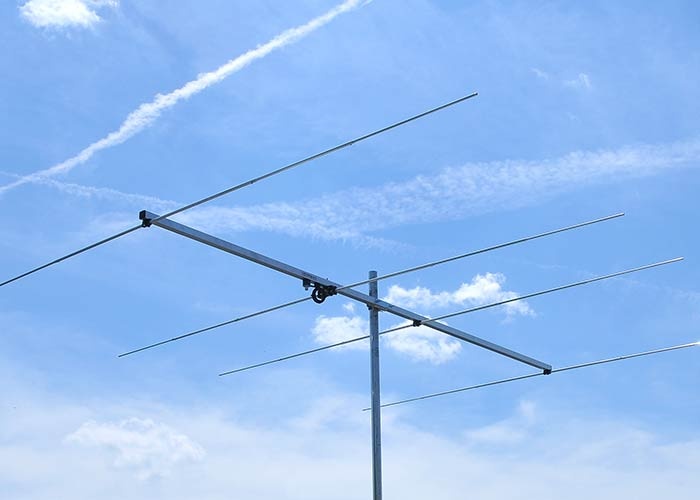

6m4DX3 50MHz 4elements Yagi Antenna Portable

Spécifications électriques et mécaniques du 6m4DX3

Gamme de fréquences : 50 - 50.5 MHz
Gain avant en espace libre : 9.2 dBi
Rapport avant-arrière : 20 dB
3 dB Largeur de faisceau horizontal : 58°
Polarisation : Horizontale
Impédance d'entrée nominale : 50 Ohm
TOS sur toute la bande : < 1,2
Puissance d'entrée maximale : 1000 W
Méthode d'adaptation : Alimentation directe à travers une self de mode commun (balun de courant)
Connecteur : "N"

Spécifications mécaniques de l'antenne 6m4DX3 à 4 éléments :

Nombre d'éléments : 4
Diamètre des éléments : 12 mm, extensions 10 mm et 8 mm
Diamètre du dipôle : 12 mm, extensions 10 mm et 8 mm
Elément le plus long : 3,1 mètres
Position de montage de l'élément : Sous la perche
Balun et connecteur : Inclus
Longueur de la perche : 2,92 mètres
Taille de la perche : 30 x 30 mm
Rayon de braquage : 2,1 mètres
Nombre de pièces de la perche : 2
Support de haubanage : Pas nécessaire. Flèche solide.
Diamètre du mât de montage : 43 - 70 mm 1-11/16″ - 2-3/4″ OD
Clamp : Acier inoxydable M8
Vitesse du vent de survie : 160 km/h
Poids net : 3,4 kg
Poids brut : 4,5 kg
Longueur de transport : 1,49 mètre

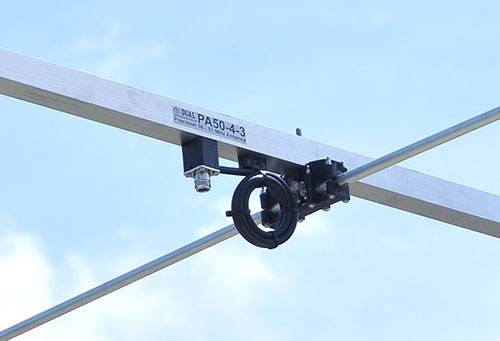

6m4DX3 - Vue du connecteur d'antenne PA50-4-3B, du balun et du dipôle.

6m antenna PA50-4-3B balun connector view

L'ancien nom de l'antenne PA50-4-3B.
