> Antennes Radio>HF 0-30 Mhz>Directive HF>Antenne 50MHz 6 éléments 11.55dBi pour DX et Contest bande magique 6m6DX6
Prix réduit !

-10%

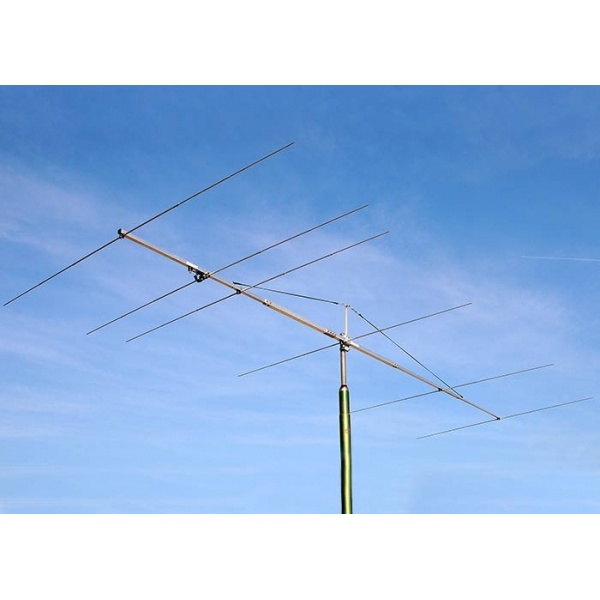

Antenne 50MHz 6 éléments 11.55dBi pour DX et Contest bande magique 6m6DX6 Agrandir l'image
Antenne 50MHz 6 éléments 11.55dBi pour DX et Contest bande magique 6m6DX6
Précédent
Suivant

Antennas Amplifiers

AA-0140-6m6DX6-2338

Neuf

Serbie

Antenne 50MHz 6 éléments 11.55dBi pour DX et Contest bande magique 6m6DX6

rating Aucun avis pour le moment

L'antenne 6m 6 éléments 6m6DX6 à faible bruit et haut gain vous permettra d'entendre les signaux faibles et vous donnera l'avantage supplémentaire dont vous avez besoin dans les contests ou tout simplement pour profiter de la bande magique 50 MHz (6m) radioamateur.

L'antenne 6 éléments 50 MHz Yagi fournit des performances étonnantes sur la bande DX : 50 - 50.5 MHz.

  • Gamme de fréquence : 50 - 50.5 MHz
  • Gain avant en espace libre : 11.55 dBi
  • Rapport avant-arrière : 32 dB
  • Largeur de faisceau horizontal à 3 dB : 46.6°
  • Polarisation : Horizontale
  • Impédance d'entrée nominale : 50 Ohm
  • ROS sur toute la bande : < 1,2
  • Puissance d'entrée maximale : 1000 W
  • Méthode d'adaptation : Self de mode commun à passage direct (balun de courant)
  • Connecteur : N femelle

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 150cm.

Plus de détails

322,06 € HT

357,84 €

En stock

   1 pièce disponible, expédié de France en 24-72h.

Fiche technique

Que signifie 6m6DX6 ?

6m - Antenne bande magique 50MHz
6 - Eléments
DX - Destinée à être utilisée dans la partie DX de la bande 50-50.5MHz avec un excellent TOS
6 - Boom de 6m avec une construction extrêmement solide.

L'antenne a été calculée avec le dernier logiciel de simulation électromagnétique 3D, en incluant l'influence du boom, des supports, et des connecteurs.

Le support de hauban est spécialement conçu pour les vents violents, les fortes pluies ou le soleil fort. Les éléments coniques conçus réduisent la charge du vent, ainsi que les vibrations dans le vent.

Antenne préréglée :

Avant l'expédition, nous assemblons chaque antenne et testons ses caractéristiques. Cela signifie que vous pouvez vous attendre à des caractéristiques électriques et mécaniques exceptionnellement bonnes, y compris un faible ROS sur toute la gamme conçue, immédiatement après l'assemblage.

Il n'est pas nécessaire de déplacer, couper, régler ou utiliser une râpe pour tout élément afin d'obtenir un ROS parfait sur la gamme de fréquence prévue. Tout est préréglé.

Cela nous amène à un autre détail très important. Lors de l'assemblage et du test, chaque antenne est complète avec toutes les rondelles, écrous, boulons, supports de câbles, etc.

Lors de l'emballage, toutes les pièces sont déjà sur l'antenne, sans possibilité d'oublier des pièces importantes à mettre dans la boîte. Vous recevrez donc toujours l'antenne complète que nous avons testée juste avant de l'expédier.

L'antenne n'a pas de limite de puissance, les seules limitations sont dans le balun utilisé et le connecteur d'antenne.

La puissance maximale par défaut est de 1000W.

L'antenne 6m6DX6 est livrée complète, tout est inclus dans la boîte d'antenne. L'antenne, le balun avec le connecteur, et le support avec les pinces.

50 - 50.5 MHz 6m 6el Bande magique faible bruit DX et EME Yagi pour le DX 6meter 6elements Sturdy Construction Magic Band Yagi Antenna 6m6DX6

Mesure du ROS

50MHz 6m 6elements Yagi Antenna 6m6DX6 Measured SWR

Spécifications électriques:

  • Gamme de fréquence : 50 - 50.5 MHz
  • Gain avant en espace libre : 11.55 dBi
  • Rapport avant-arrière : 32 dB
  • 3 dB Largeur de faisceau horizontal : 46.6°
  • Polarisation : Horizontale
  • Impédance d'entrée nominale : 50 Ohm
  • TOS sur toute la bande : < 1,2
  • Puissance d'entrée maximale : 1000 W
  • Méthode d'adaptation : Self de mode commun à passage direct (balun de courant)
  • Connecteur : N

Spécifications mécaniques:

  • Nombre d'éléments : 6
  • Diamètre des éléments : 12 mm, extensions 10 mm et 8 mm
  • Diamètre du dipôle : 12 mm, extensions 10 mm et 8 mm
  • Élément le plus long : 3,1 mètres
  • Position de montage de l'élément : Sous la perche
  • Balun et connecteur : Inclus
  • Longueur de la perche : 5,94 mètres
  • Taille de la perche : Flèche conique : 40 x 40 mm, 30 x 30 mm, 20 x 20 mm
  • Rayon de braquage : 3,3 mètres
  • Nombre de pièces de la flèche : 5
  • Support de haubanage : Oui, inclus
  • Diamètre du mât de montage : 43 - 70 mm 1-11/16″ - 2-3/4″ OD
  • Clamp : Acier inoxydable M8
  • Vitesse du vent de survie : 160 km/h
  • Poids net : 8 kg
  • Poids brut : 9,5 kg
  • Longueur de transport : 1,49 mètre

Distance d'empilage (stacking) :

Distance Horizontale:

5,65 m Gain 14,0 dBi (+2,5dB)
6,0 m Gain 14,1 dBi (+2,6dB)
6,3 m Gain 14,2 dBi (+2,7dB)
6,65 m Gain 14,3 dBi (+2,8dB)
7,1 m Gain 14,4 dBi (+2,9dB)
7,7 m Gain 14,5 dBi (+3,0dB)

Distance vertical :

5,4 m Gain 14,0 dBi (+2,5dB)
5,6 m Gain 14,1 dBi (+2,6dB)
5,8 m Gain 14,2 dBi (+2,7dB)
6,0 m Gain 14,3 dBi (+2,8dB)
6,2 m Gain 14,4 dBi (+2,9dB)
6,4 m Gain 14,5 dBi (+3,0dB)

Empilage en configuration "H" pour 4 antennes 6m6DX6 :

6,7m/6m pour un gain de 17,3 dBi

Diagramme de rayonnement azimutal :

Suppression extrême des lobes latéraux, et excellent rapport avant-arrière :

6m 6elements Magic Band Antenna 6m6DX6 Azimuth Radiation Pattern

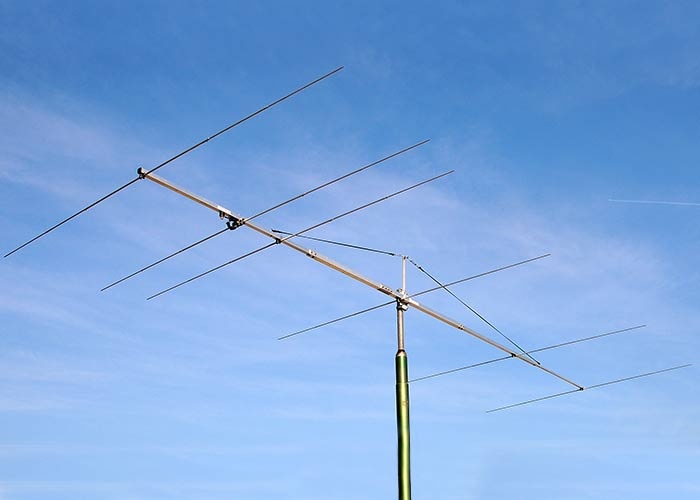

6 meter Low Noise Magic Band Yagi Antenna 6m6DX6

50 MHz 6-mètre Yagi 1000 W balun, dipole, et vue du connecteur :

50MHz 6elements Antenna 6m6DX6 1000W Balun

6m 6elements Portable Yagi Antenna 6m6DX6 1500W Balun

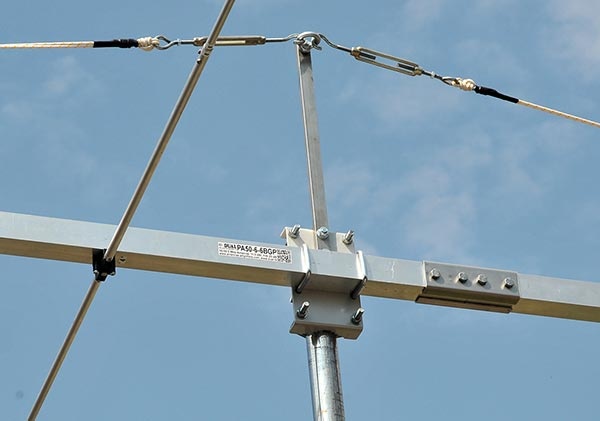

Vue du support et du hauban :

6m 6elements Magic Band Yagi Antenna 6m6DX6 Bracket Guy Rope Support View

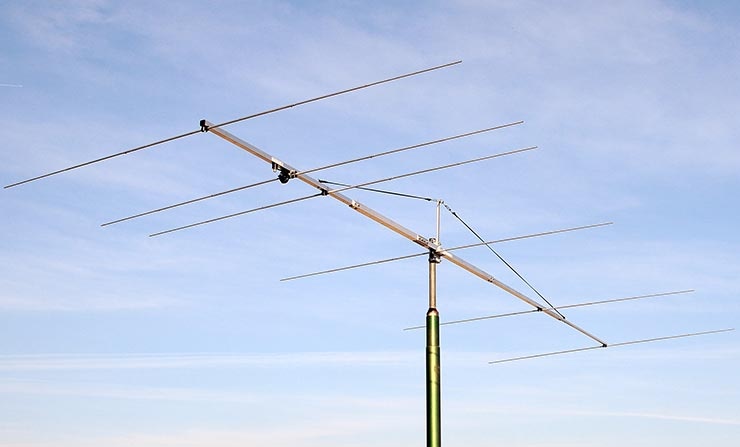

Construction robuste antenne Yagi 6 éléments 50 MHz :

6m Sturdy Construction Low Noise Antenna 6m6DX6
