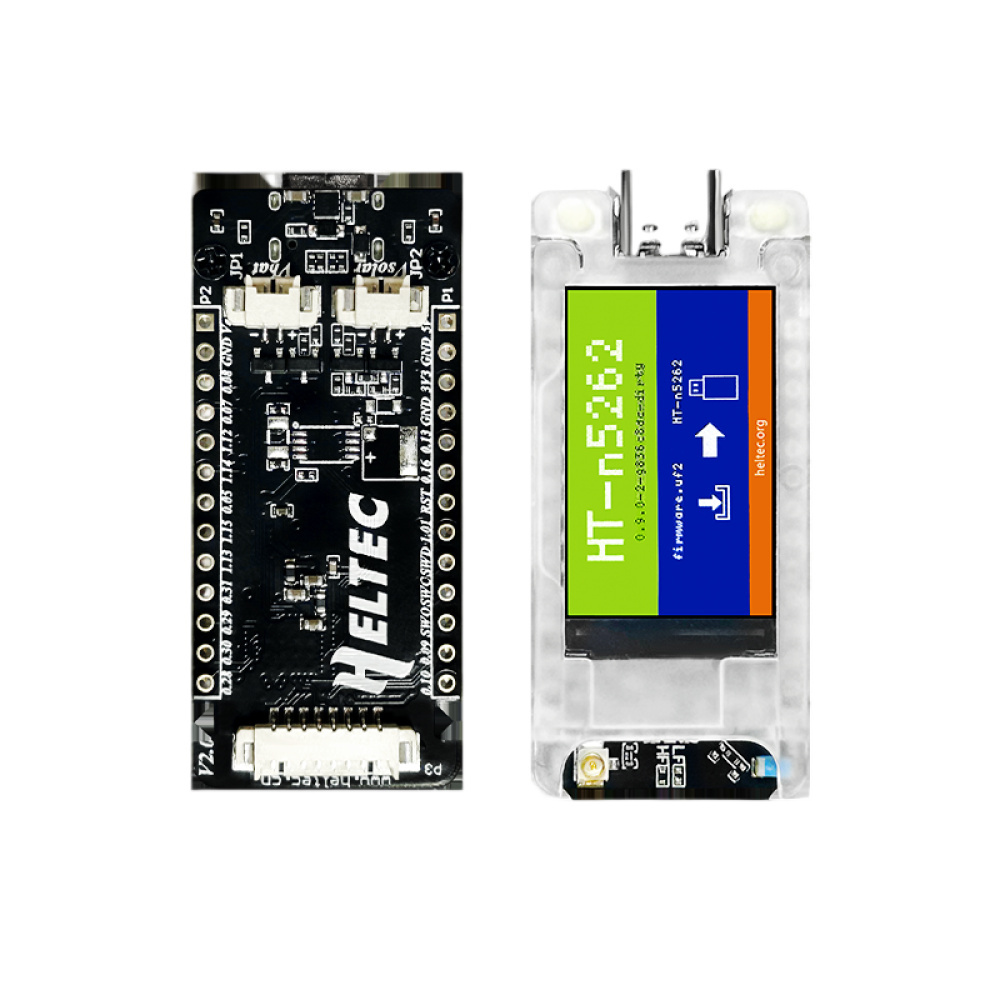

Heltec Mesh Node T114 Rev. 2.0 – Module LoRa nRF52840 SX1262 Bluetooth Meshtastic LoRaWAN

Résumé

Le Heltec Mesh Node T114 (Rev. 2.0) est le module de référence pour tous les passionnés de communications maillées autonomes et d'objets connectés longue portée. Associant la puissance et l'efficacité énergétique du SoC Nordic nRF52840 à la sensibilité radio du chipset LoRa SX1262, ce nœud est spécialement conçu pour bâtir des réseaux Meshtastic off-grid, des balises de tracking GPS ou des capteurs LoRaWAN à très longue durée de vie sur batterie.

Points forts

• Efficacité énergétique extrême : Grâce au MCU nRF52840, le module ne consomme que 11 µA en veille profonde et 23 µA en mode veille Meshtastic, surpassant nettement les solutions ESP32 traditionnelles.
• Performances RF supérieures : Équipé du chipset LoRa Semtech SX1262 délivrant jusqu'à +21 dBm de puissance d'émission et une sensibilité de réception descendant à -135 dBm.
• Prêt pour l'énergie solaire : Intègre nativement les circuits de régulation et de charge pour accumulateur LiPo 3.7V ainsi qu'une entrée directe pour panneau solaire 5V-6.5V.

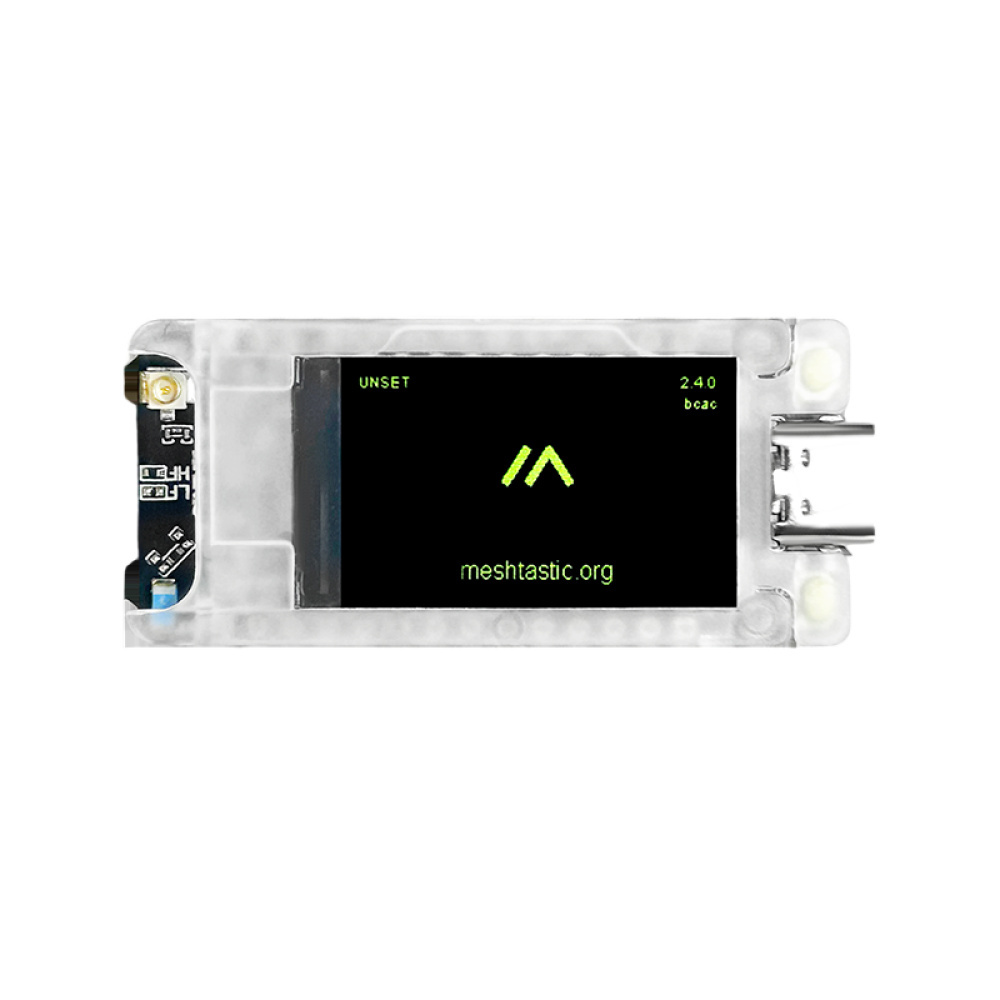

• Écosystème ouvert et flexible : Compatibilité immédiate avec le firmware Meshtastic, Meshcore, LoRaWAN (OTA/ABP) et programmable facilement sous Arduino IDE ou PlatformIO.
• Connectique d'extension complète : Ports dédiés pour écran couleur TFT 1.14", module de géolocalisation GPS/GNSS, et blindage RF avec protections ESD et contre les courts-circuits.

Caractéristiques techniques

• Microcontrôleur (MCU) : Nordic Semiconductor nRF52840 (ARM Cortex-M4 avec FPU)
• Mémoire : 1 Mo Flash ROM, 256 Ko SRAM
• Transceiver LoRa : Semtech SX1262
• Bandes de fréquences supportées : EU868 (863~870 MHz), US915 (902~928 MHz), EU433 (433.175~434.665 MHz), CN470 (470~510 MHz)
• Puissance d'émission max. : 21 ± 1 dBm
• Sensibilité de réception : -135 dBm (@SF12, BW=125 kHz), -130 dBm (@SF10), -124 dBm (@SF7)
• Bluetooth : Bluetooth 5.0 Low Energy (BLE), Bluetooth Mesh (antenne céramique 2.4 GHz intégrée)

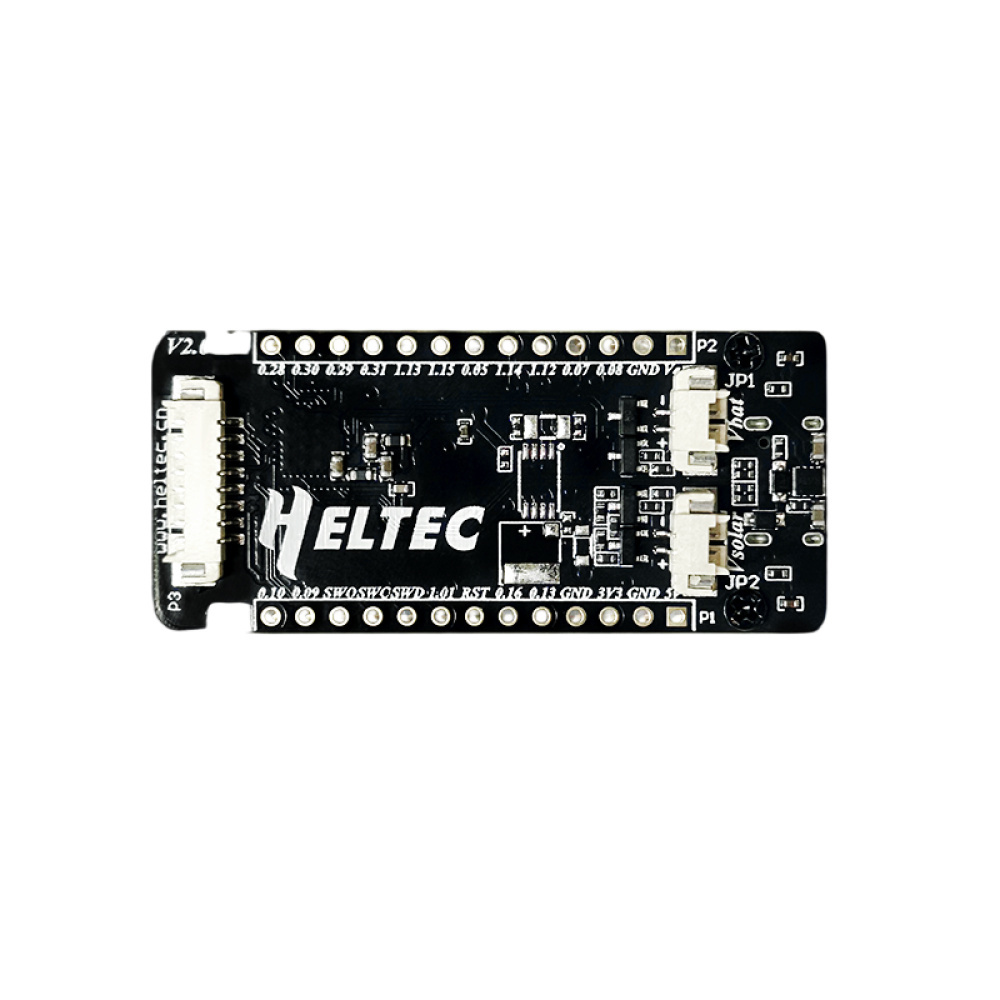

• Connectique d'alimentation : Port USB Type-C, connecteur LiPo 2-pin SH1.25, connecteur Panneau Solaire 2-pin SH1.25
• Plage de tension d'alimentation : USB 3.0 à 5.5 V, Batterie LiPo 3.0 à 4.2 V, Entrée Solaire 5.0 à 6.5 V
• Consommations mesurées : Veille profonde : ~11 µA / Mode Meshtastic veille : ~23 µA / GPS OFF, écran OFF : ~9 mA / GPS ON, écran ON : ~51 mA
• Interfaces matérielles : USB 2.0, 4x SPI, 2x TWI (I2C), 2x UART, 4x PWM, I2S, PDM, QDEC, GPIOs configurables via IO_MUX
• Connecteur d'antenne LoRa : Connecteur micro RF IPEX 1.0 (U.FL)
• Dimensions du circuit imprimé : 50.80 x 22.86 mm
• Poids : 35 g
• Température de fonctionnement : -20 °C à +70 °C

Compatibilité

• Firmwares et protocoles : Meshtastic (firmware nRF52), Meshcore, LoRaWAN 1.0.2 / 1.0.3 / 1.1 (via pile Heltec nRF52).
• Environnements de développement : Arduino IDE (frameworks et bibliothèques Heltec), PlatformIO.
• Connectique batterie & solaire : Connecteurs au pas SH1.25 mm 2 broches (JST-SH 1.25mm 2-pin).

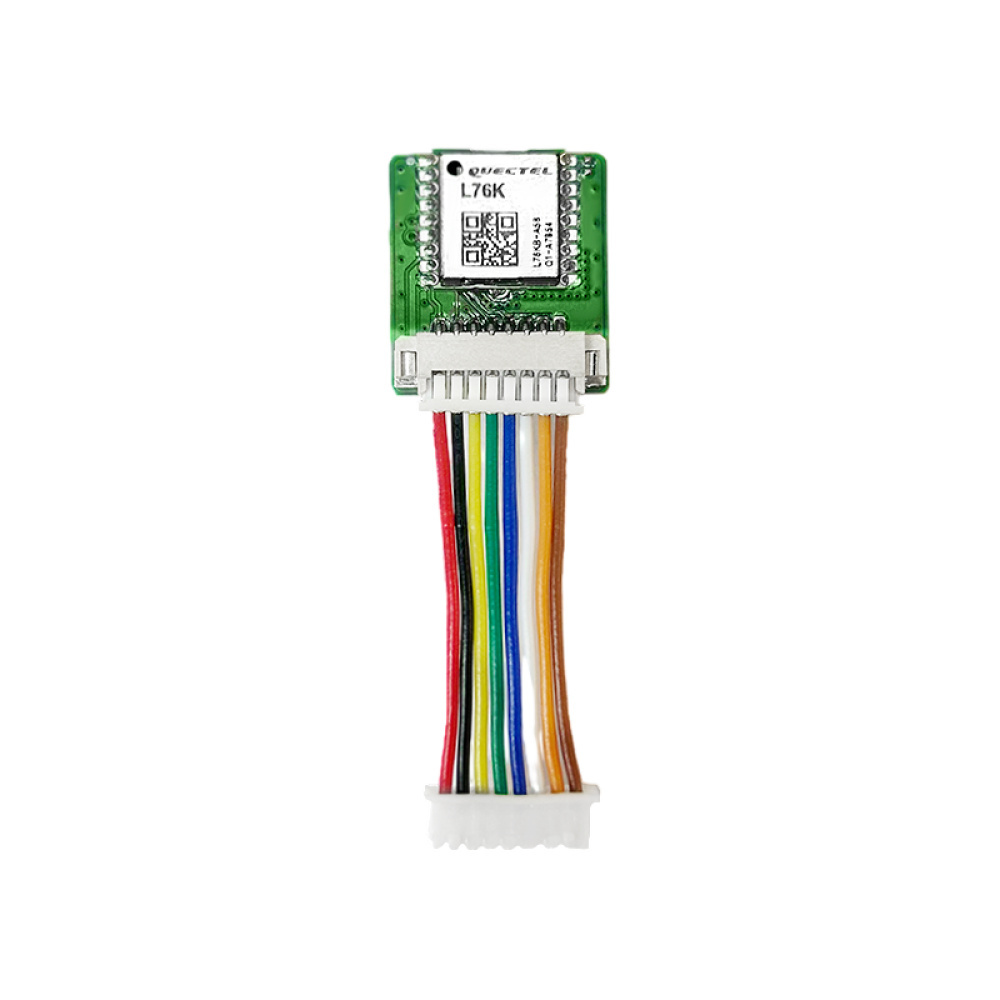

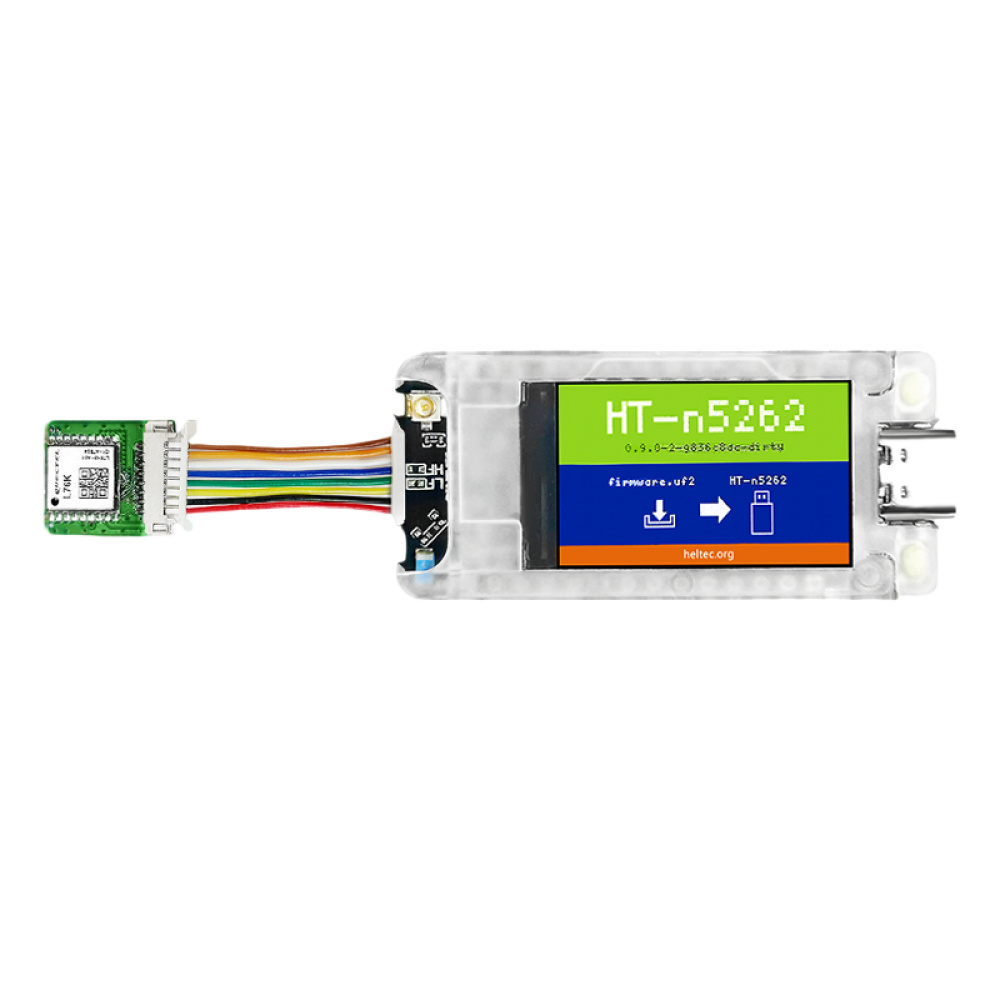

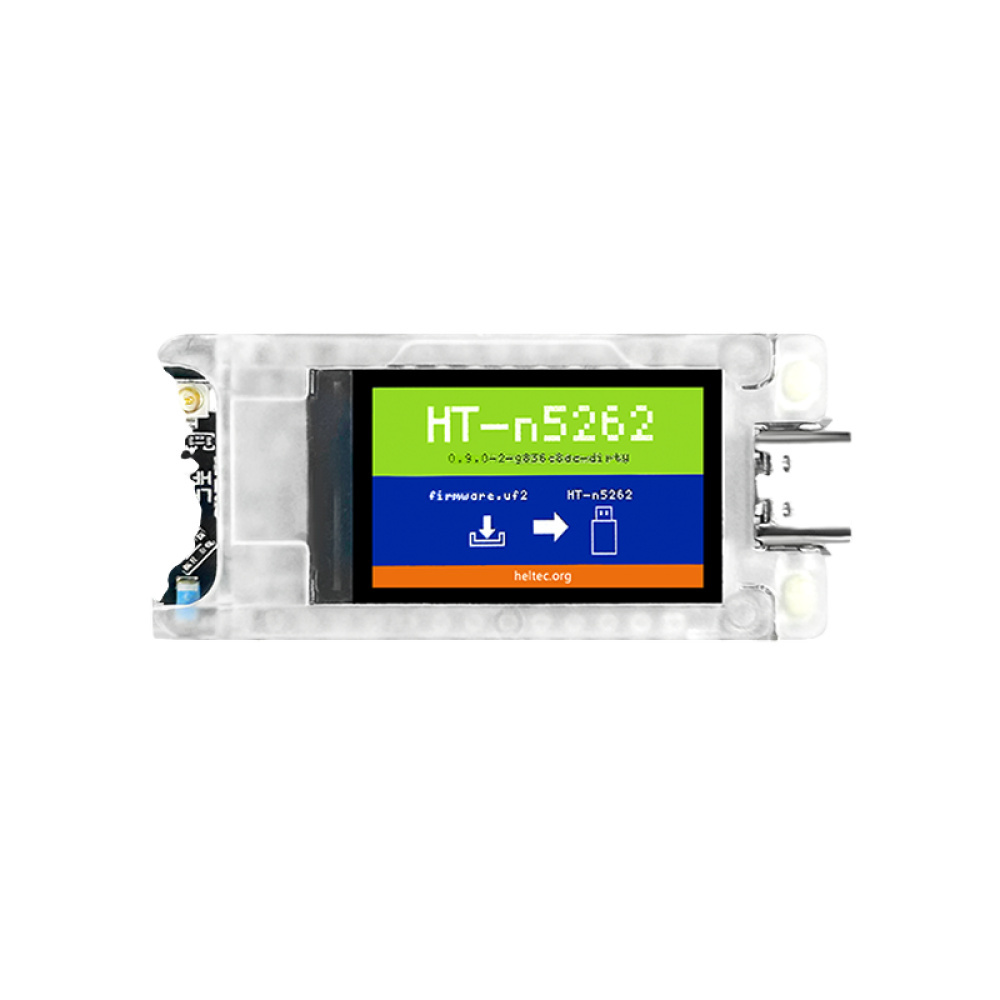

• Modules d'extension : Écran TFT-LCD 1.14" Heltec LH114T-IF03 (135x240 pixels), modules GPS/GNSS Heltec L76K (connecteur 8 broches SH1.25).
• Connecteur RF : Antennes LoRa avec connecteur IPEX 1 (U.FL) ou adaptateur IPEX vers SMA femelle.
