Raspberry Pi DUPLEX HAT MMDVM DMR D-Star C4FM POCSAG

Imprimer

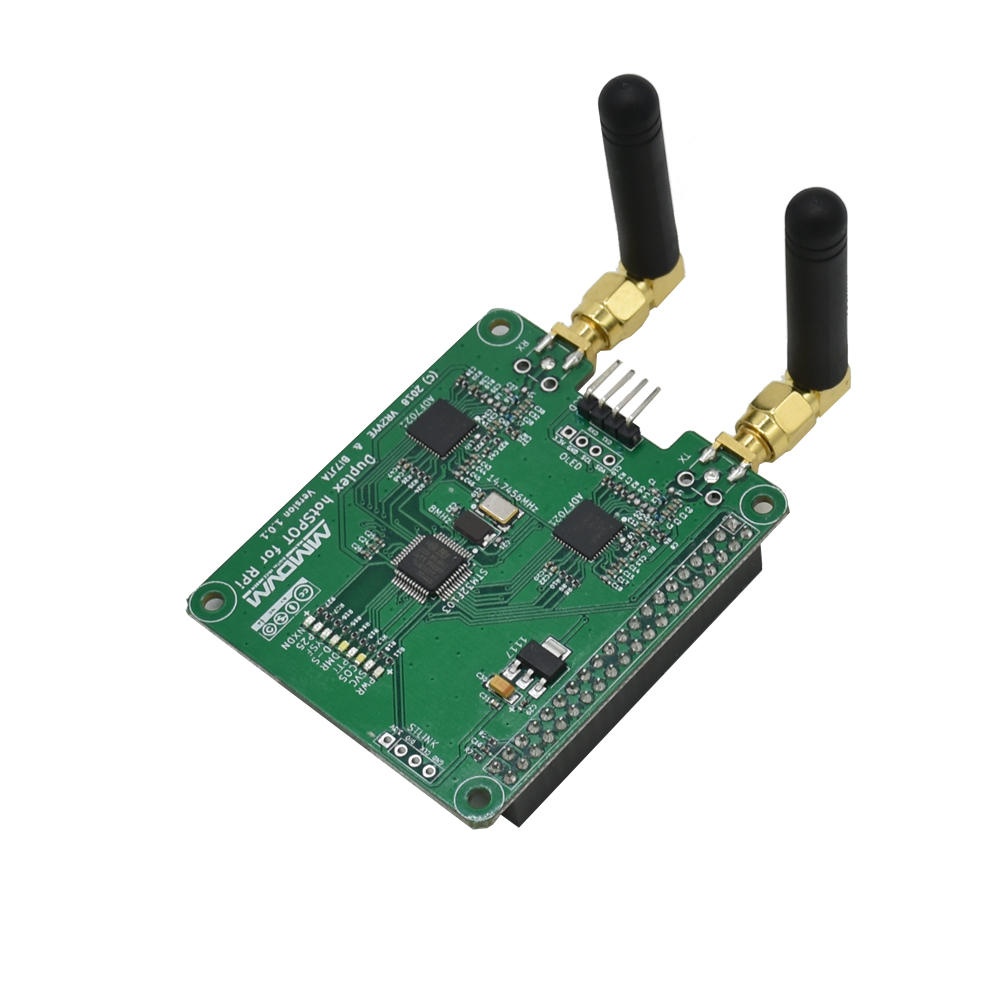

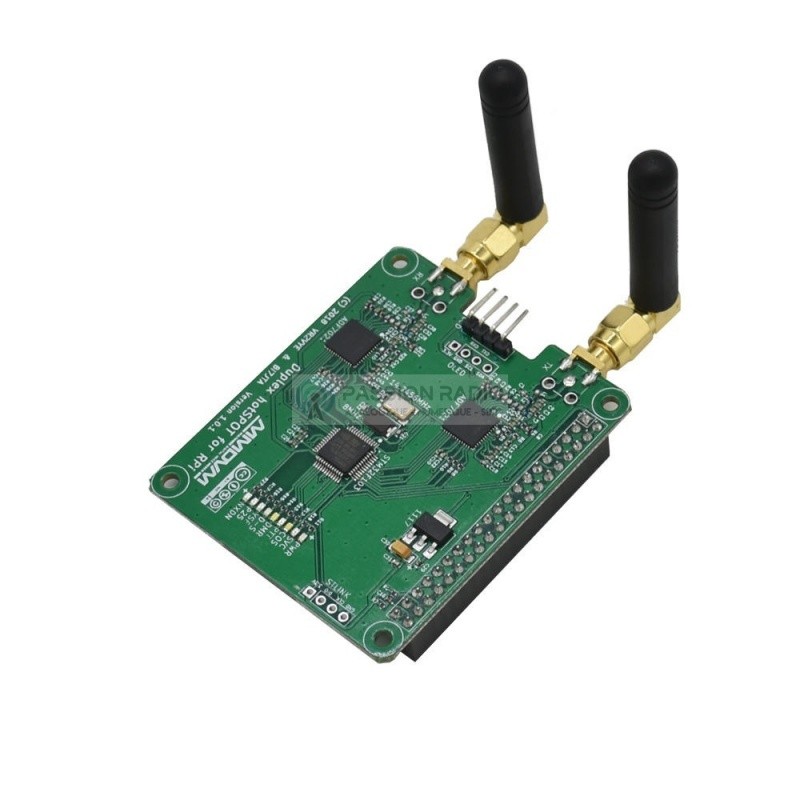

Cette carte MMDVM DUPLEX pour Raspberry Pi 3B et 3B+ ainsi que Raspberry PI 4, permet de disposer d'un point d'accès numérique multimode : D-Star, DMR, C4FM, P25, POCSAG et NXDN.

La version DUPLEX, permet d'utiliser en DMR les 2 TimeSlot ou de créer un mini relais MMDVM.

La carte peut fonctionner en RX et TX de 60MHz à 650MHz avec 10mW max, mais est bridée par logiciel Pi-star pour fonctionner sur les fréquences radioamateurs VHF et UHF.

Compatible avec l'application Pi-Star pour Linux de MW0MWZ et gestion affichage LCD nextion (non inclut).

Livré avec : 1 carte MMDVM DUPLEX Hotspot (version 1.0.1 b3) pour Raspberry (non inclut), 2 antennes 433Mhz, 1 connecteur 4 broches pour écran LCD Nextion.

Plus de détails

Télécharger

Manuel Hotspot MMDVM Duplex (EN)

Guide de configuration v2020_12_23 en anglais par Winters de BI7JTA. 1.8M

Fiche technique

Spécifications hotSPOT MMDVM Raspberry Pi

Mode MMDVM : DMR, YSF, P25, NXDN, DSTAR, POCSAG
Version : DUPLEX : Utilisation des 2 timeslot en DMR
Fréquence : 60MHz à 650MHz
TCXO : 14.7456MHz, ±2.5 ppm
Compatible avec Raspberry Pi 3B et 3B+, Raspberry PI4, Pi ZERO, NanoPi NEO, Orange Pi
Alimentation : 5V 2A
MCU: STM32F103C8T6
CI Transmetteur : 2x ADF7021 (puissance programmable de -16dBm à +13dBm)
TCXO: 14.7456MHz,±2.5 ppm

Conception et réalisation radioamateur de BI7JTA et VR2YVE.
Pays d'origine : Chine
