Hotspot MMDVM Duplex Raspberry Pi avec grand écran Nextion

Le hotspot MMDVM duplex Raspberry Pi de BI7JTA est un point d'accès numérique multimode : D-Star, DMR, C4FM, P25, POCSAG et NXDN, pour les bandes radioamateurs VHF 144-148Mhz et UHF 430-450Mhz, avec 10mW maximum.

Il est livré complet, entièrement assemblé et testé avant envoi, avec une image PiStar montée sur la carte SD de 8Go fournie.

Ce hotspot est bi-bande VHF-UHF, les fréquences sont limitées aux bandes radioamateurs par le logiciel Pi-Star.

La version DUPLEX, permet d'utiliser en DMR les 2 TimeSlot ou de créer un mini relais MMDVM.

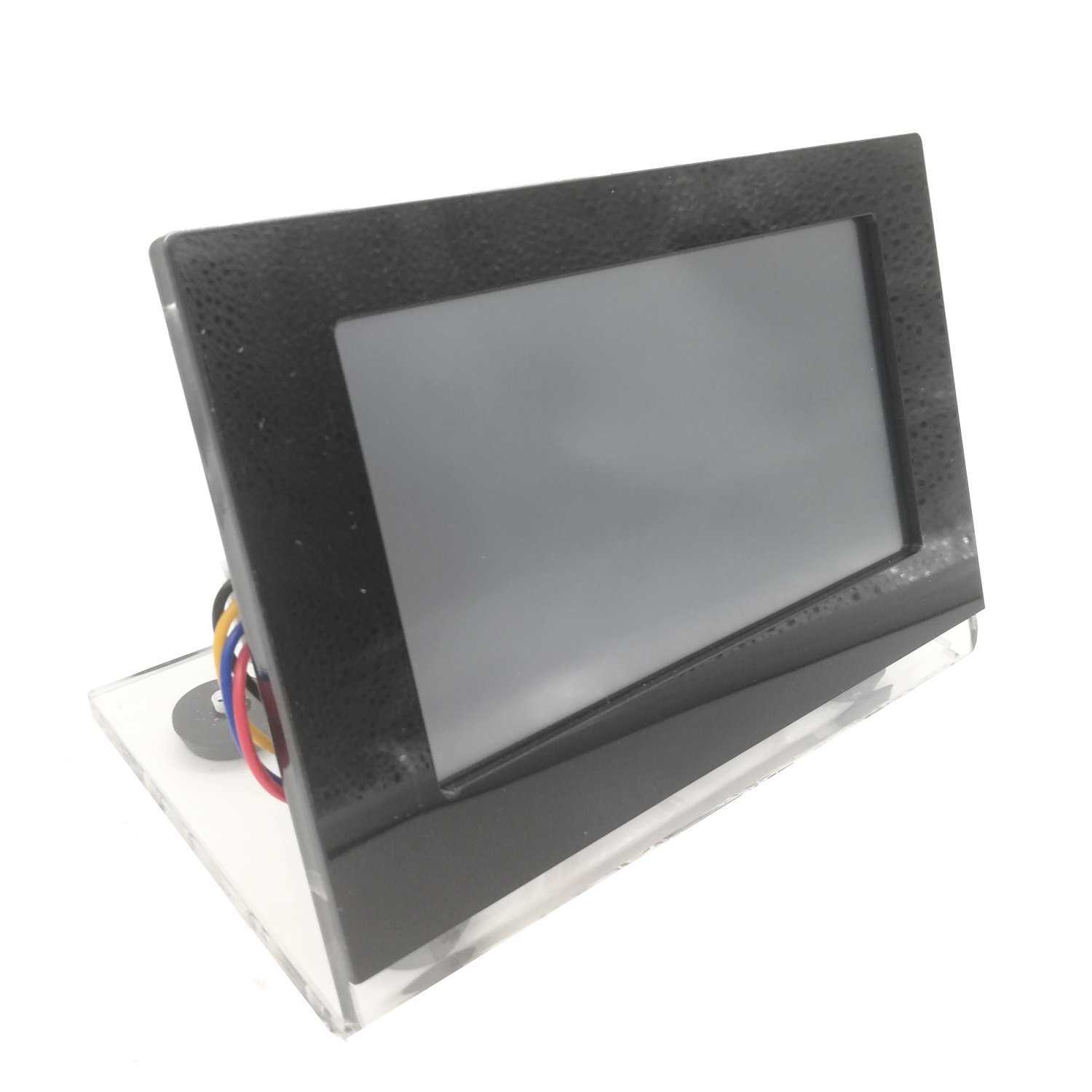

Disponible en 2 versions : Ecran de 5" (12,7cm) ou écran 3.5" (8.89cm)

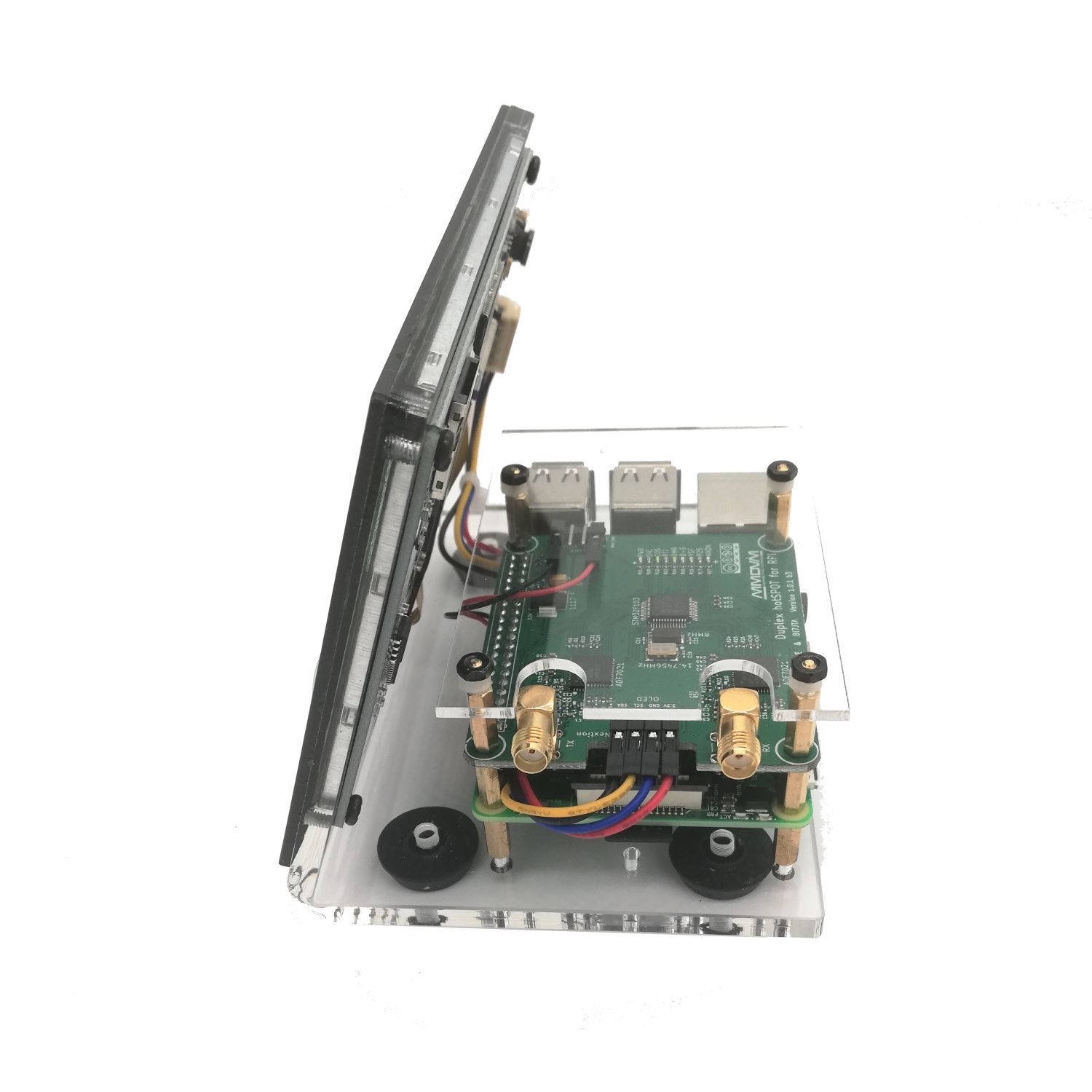

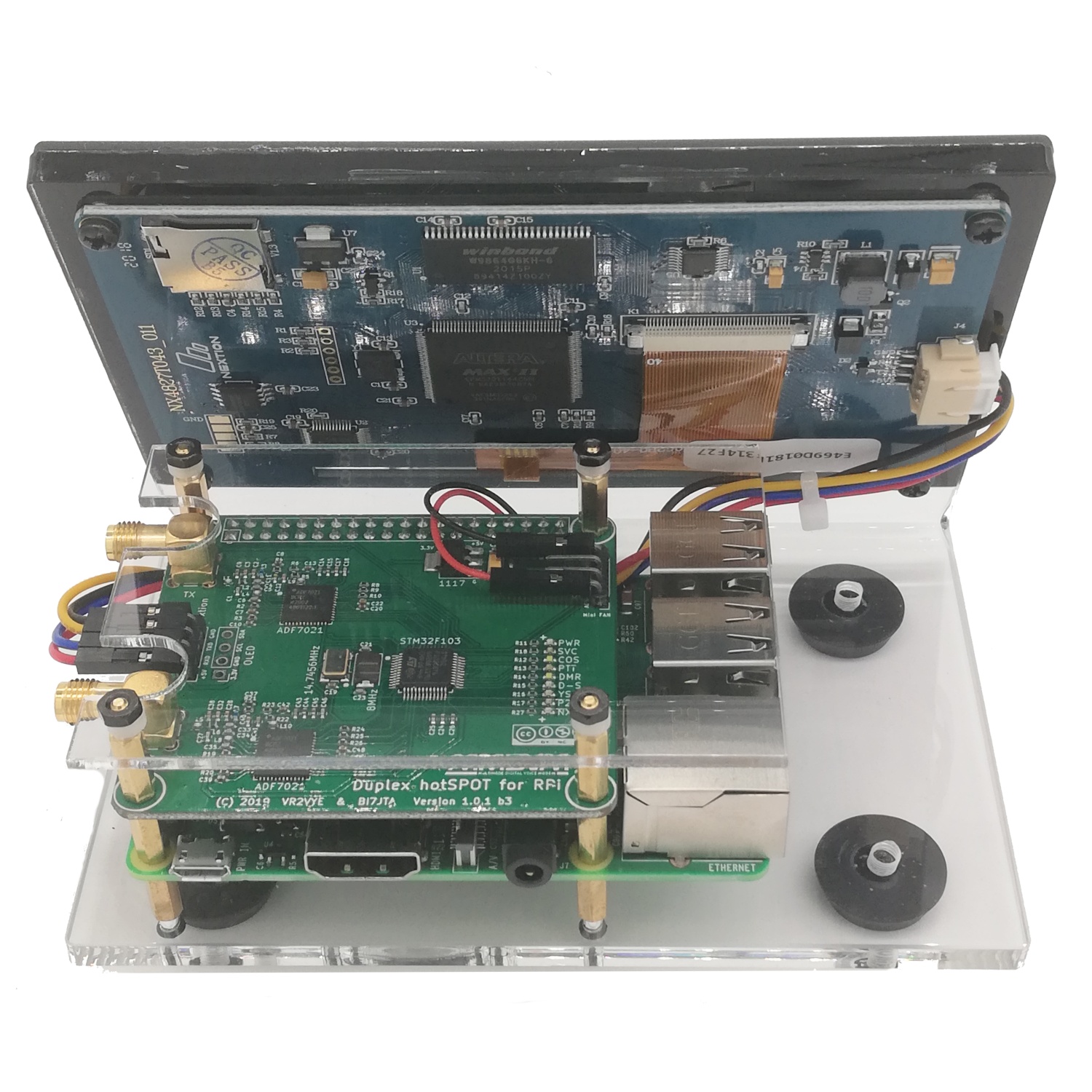

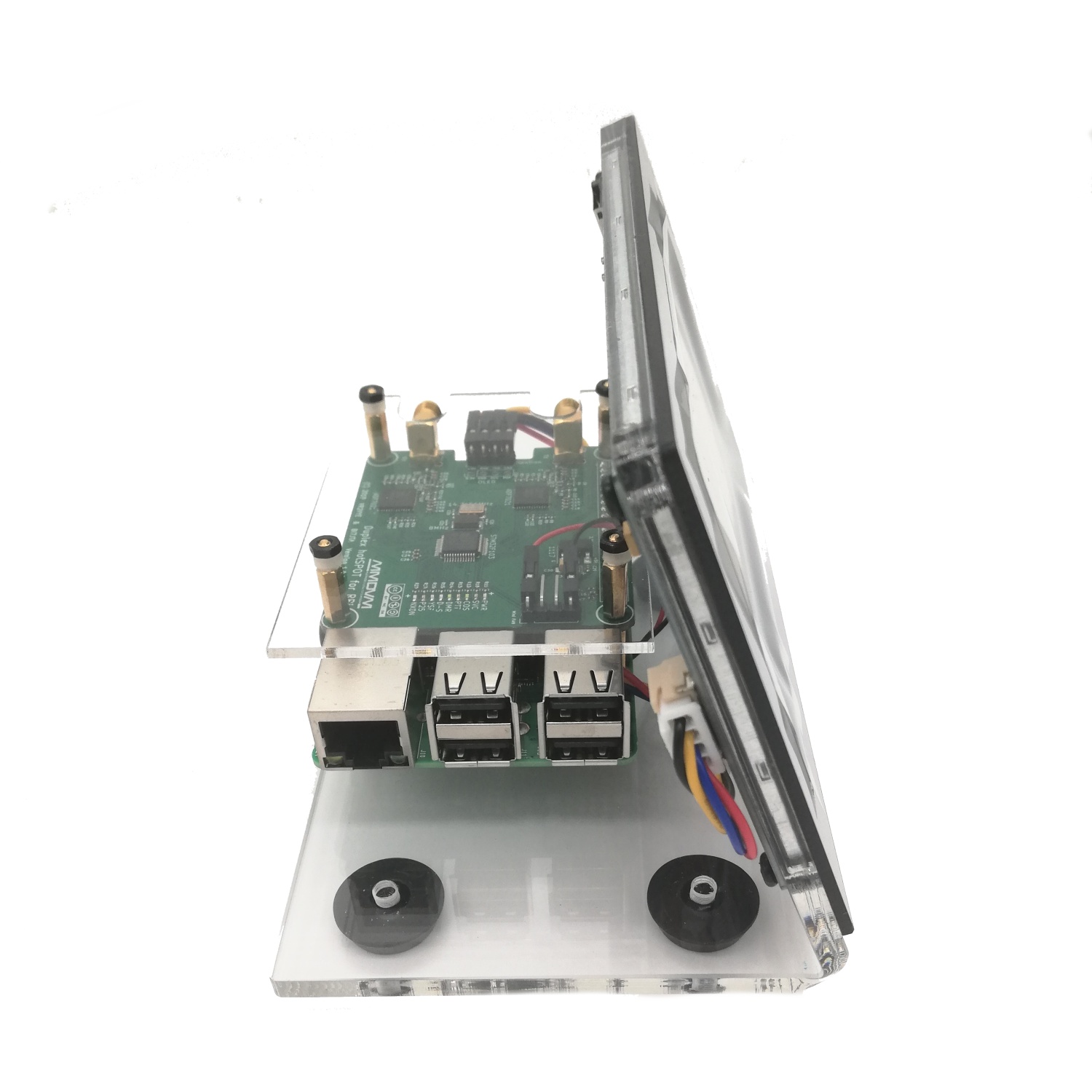

Livré monté, assemblé et testé : 1 carte hotspot duplex HAT (version 1.0.1 b3) pour Raspberry Pi, 2 antennes 433Mhz, 1 support acrylique en L pour l'écran Nextion, 1 panneau de protection acrylique pour la carte MMDVM Duplex HAT, 1 carte de mémoire SD de 8Go avec image Pi-Star montée, 1 écran Nextion (5" ou 3.5"), 1 Raspberry Pi 3B, 1 câble d'alimentation USB, nappes et visserie. Entièrement assemblé et testé.

Plus de détails

215,10 € TTC

239,00 € TTC

En stock

  • 3.5" (8.89cm)
  • 5" (12.7cm)

Télécharger

Manuel Hotspot MMDVM Duplex (EN)

Guide de configuration v2020_12_23 en anglais par Winters de BI7JTA. 1.8M

En savoir plus

Configuration hotspot duplex MMDVM

1 - Connecter le câble d'alimentation USB et le câble réseau RJ45 sur le Raspberry PI
2 - L'adresse IP sera attribuée par DHCP via le routeur de la box internet et affichée sur l'écran, ex. 192.168.xxx.xxx
3 - Depuis un navigateur Chrome ou Firefox, connectez-vous à l'adresse IP indiqué sur http://192.168.xxx.xxx ou directement depuis l'adresse http://pi-star
4 - Aller sur la page de configuration PiStar : http://pi-star/admin/configure.php
5 - Entrer le nom d'utilisateur : pi-star et le mot de passe : raspberry
6 - Configurer votre indicatif, votre ID DMR, la fréquence, les serveurs et modes numériques à utiliser (server BM, YSF reflector, etc.), voir ci-dessous*
7 - Configurer le SSID et mot de passe du réseau WIFI à utiliser
8 - Sauvegarder la configuration puis débrancher le câble RJ45, éteindre et rallumer le hotspot MMDVM duplex
9 - Configurer votre radio DMR ou autre mode, selon le réseau numérique à utiliser voir ci-dessous*

* La programmation est à réaliser par l'utilisateur selon le réseau numérique utilisé. Passion Radio n'assure pas le support pour la programmation, vous devez vous rapprochez-vous de l'administrateur du réseau utilisé en cas de problème de connexions à leur réseau (Brandmeister, IPSC2 France3, HBlink, YSF, D-Star, P25, NXDN, etc.).

Accessoires

  • Antenne magnetique Nagoya SMA-M 433Mhz 2dBi

    Antenne à haut rendement avec un gain de 2dbi, connecteur SMA male pour appareil fonctionnant sur 433Mhz ou de 418Mhz à 448Mhz. Fréquences : 433Mhz +/-15MhzConnecteur : SMA maleLongueur : 18

    9,90 €
    En stock
  • Portable DMR & FM TYT MD-380 VHF / UHF

    Portable DMR idéal pour commencer en mode numérique. Le TYT MD-380 est un talkie-walkie analogique et numérique, disponible en version mono-bande UHF 400-480MHz avec 4 watts réel, mono-bande VHF de

    129,00 €
    En stock
  • Mini-Antenne SMA-M à angle 433Mhz

    Mini-antenne 433Mhz (pour par ex. DMR, D-Star, P25 ou C4FM) avec un gain de 2dbi, connecteur SMA male à angle droit pour appareil UHF fonctionnant de 428Mhz à 438Mhz. Fréquences : 433Mhz

    4,50 €
    En stock
  • Antenne magnétique pour talkie 144/430Mhz 53cm Nagoya

    Cette antenne magnétique bi-bande 144/430Mhz mesure 53cm (avec aimant puissant de 8,25cm de diamètre) et est utilisable avec un talkie-walkie ou un poste mobile. Fonctionne également en réception de

    19,90 €
    En stock
  • Portable DMR & FM TYT MD-280 VHF 136-174Mhz

    Talkie-Walkie, garantie d'origine TYT MD-280 analogique FM et numérique DMR, disponible en version mono-bande VHF de 136 à 174MHz avec 5 watts réel. Compatible Mototrbo, Tier I et Tier II, et TDMA (2

    105,00 €
    Produit plus disponible.
  • Talkie TYT MD-2017 Bi-bande VHF+UHF / FM+DMR

    Le nouveau talkie-walkie TYT MD-2017 nouvelle version est un portable bi-bande VHF et UHF, analogique FM et numérique DMR, compatible Tier 1 & 2, Motorbro et Hytera, TDMA (2 TimeSlot), avec GPS en

    165,00 €
    En rupture de stock, disponible 7-10 jours
  • Pager POCSAG GP2009N VHF ou UHF pour DAPNET

    Le pager (ou bipeur) GP2009N est un appareil de radiomessagerie sans fil qui reçoit et affiche des messages alphanumériques et/ou reçoit et annonce des messages vocaux. Il vibre et émet un bip sonore

    71,10 € 79,00 € -10%
    Disponible dans d'autre version
  • MMDVM Nano Hotspot DMR D-Star C4FM POCSAG P25 NXDN

    Le Nano Hotspot PRS est fourni assemblé et testé avant envoi, il permet de disposer d'un point d'accès numérique de type MMDVM : D-Star, DMR, C4FM, P25, POCSAG et NXDN sur la bande radioamateur UHF

    145,00 €
    En stock
  • Raspberry Pi DUPLEX HAT MMDVM DMR D-Star C4FM POCSAG

    Cette carte MMDVM DUPLEX pour Raspberry Pi 3B et 3B+ permet de disposer d'un point d'accès numérique multimode : D-Star, DMR, C4FM, P25, POCSAG et NXDN. La version DUPLEX, permet d'utiliser en DMR les

    85,00 €
    En stock
  • Hotspot MMDVM Raspberry Zero Pi-Star DMR D-Star C4FM POCSAG

    Le Pi-Star Zero Hotspot de BI7JTA est un point d'accès numérique MMDVM : D-Star, DMR, C4FM, P25, POCSAG et NXDN, pour les bandes radioamateurs VHF 144-148Mhz et UHF 430-450Mhz et avec connexion

    139,00 €
    En stock
  • Carte HAT Zero Rpi Hotspot MMDVM

    La carte Zero Rpi Hotspot est un point d'accès numérique MMDVM : D-Star, DMR, C4FM, P25, POCSAG et NXDN, pour les bandes radioamateurs VHF 144-148Mhz et UHF 430-450Mhz. Ce hotspot est bi-bande

    59,00 €
    En rupture de stock, disponible sous 10-15 jours
  • Anytone DMR AT-D878UV 144-430Mhz GPS VFO (Bluetooth en option)

    Le nouveau Anytone AT-D878UV est un talkie-walkie bi-bande 144/430Mhz (2m VHF et 70cm UHF), analogique FM et numérique DMR, compatible Tier I & II, Motorbro et Hytera, TDMA (2 TimeSlot), avec VFO,

    189,00 €
    En stock

Avis

Cliquez ici pour donner votre avis

Questions



Peter le 23/09/2020
Question :

En cas de branchement sur une antenne extérieure sur un port SMA unique, est-ce que les deux TS sont gérés ? Faut-il 2 antennes extérieures ? 73

Réponse :

Le HotSpot Duplex BI7JTA fonctionne bien avec les deux slots selon la programmation réalisée.


Sur les 2 SMA il y en a une pour le TX et l'autre pour le RX et permet de fonctionner en Duplex (TX 439.7375 RX 430.3375 pour exemple).


Pour mettre ce hotspot sur une antenne extérieure il faudra un duplexeur à 10Mhz mais avec les 10Mw de sortie il risque de plus plus rien avoir comme puissance à l'antenne externe.
