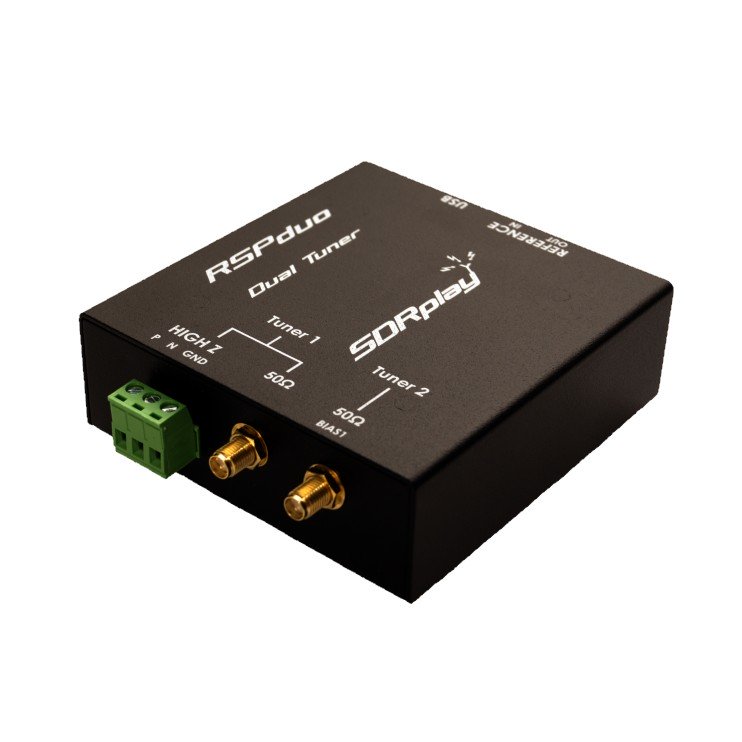

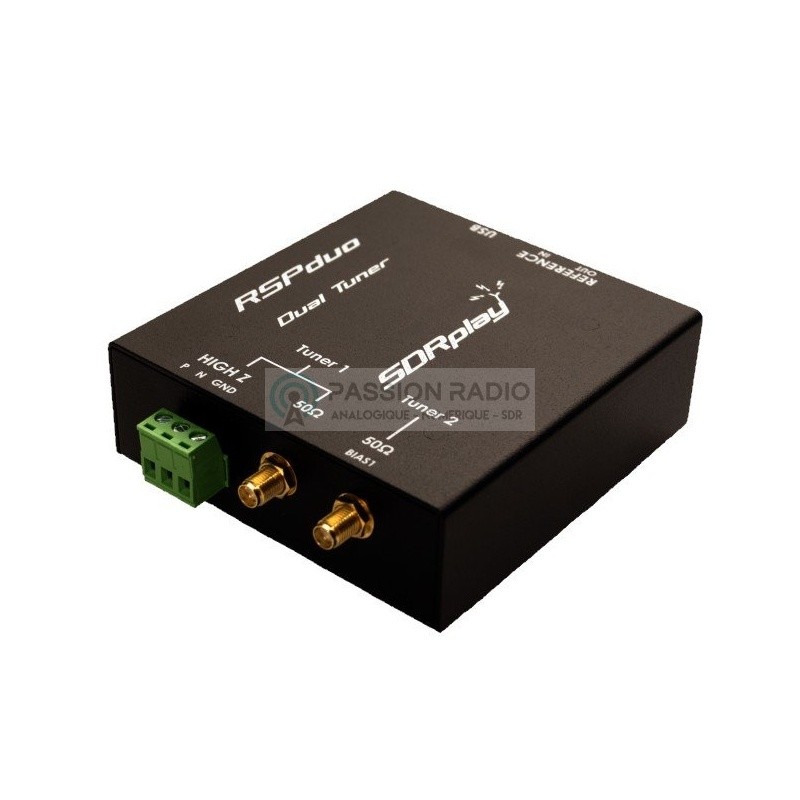

SDRPlay RSPduo 1KHz à 2GHz Double Tuner 14 Bits

Spécifications SDRPlay RSPduo

Réception de 1kHz à 2 GHz
Jusqu'à 10 Mhz de bande passante en tuner simple
Jusqu'à 2 Mhz de bande passante en tuner double
Échantillonnage en 14 bits maximum
Préampli LNA réglable par logiciel SDRuno
Développement d'application via API
Alimentation par câble USB 2.0 Male A - Male B (câble non inclu)
Compatible avec le logiciel : SDR Uno sous Windows

Consommation :
Tuner simple : 185mA
Tuner double : 320mA

3 connecteurs d'antennes : 2x SMA femelle (commutable par logiciel) et 1 connecteur Hi-Z pour antenne filiaire
Connecteur antenne A : 1kHz à 2GHz, 50 Ω
Connecteur antenne B : 1kHz à 2GHz, 50 Ω, sortie 4.7V DC 100mA max. (Bias-T)
Connecteur antenne Hi-Z : 1 kHz à 30 MHz, 1kΩ, connecteur Hi-Z enfichable (fourni)
Connecteur horloge : 24Mhz (MCX femelle)

Les 2 entrées d'antenne SMA fonctionnent désormais à partir d'1 kHz (au lieu de 1.5Mhz).
Le filtre passe-bas de 0-2 MHz sur les deux entrées 50Ω, permet de réduire les fréquences fantômes (spurious) en LF et MW.
L'entrée Hi-Z du RSPduo intègre un filtre notch MW et un filtre passe-bas 0-2 MHz, pour réduire les perturbations générées par les puissants signaux en MW et AM

Poids : 315g
Taille : 95mm x 80mm x 30mm
Garantie 2 ans
Normes CE et Rohs

Installation RSPduo en ligne

Vous trouverez un tutoriel en ligne pour l'installation rapide du RSPduo (en anglais) : http://www.sdrplay.com/start-here/

Pour télécharger les derniers drivers et logiciels SDRUno pour Windows : http://www.sdrplay.com/downloads/

Recommandations d'utilisation et support

1 - Ne surtout pas connecter directement le RSPduo à la même antenne que votre émetteur, ou à une antenne dans le champ proche d'une antenne émettrice, ni passer en émission et transmettre de signaux à proximité du RSP, car cela risque d'entraîner des dommages irréversibles.

2 -  Le RSP Duo, comme tout récepteur SDR, est sensible aux décharges électrostatiques qui peuvent endommager le récepteur si celui-ci n'est pas protégé ou utilisé correctement. Il est recommandé de débrancher l'antenne en cas de temps orageux et d'assurer une mise à terre de l'antenne. Enfin avant de rebrancher le câble coaxial après un orage, il faut impérativement le décharger (tresse et âme) en le mettant à la terre.

Dans ces 2 cas de perte de réception et dommages RF, la garantie ne pourra s'appliquer et le matériel ni réparé, échangé ou remboursé. Les signes de dommages RF se caractérisent par des signes de chaud sur ou autour des composants proche de l'entrée du signal, une odeur de brûlé est aussi une indication de dommage RF.

Pour toute demande de support, SDRPlay offre une plateforme en ligne pour entrer en contact directement avec l'équipe de support technique pour nos clients.

Bien que l'interface soit en anglais il est possible de laisser votre message en français et qui sera pris en compte : Demande de support officiel SDRPlay.

Un groupe Facebook, indépendant de SDRPlay et de Passion Radio, propose également de l'aide en français pour tous : Groupe FB SDRPlay France.

Utilisation du connecteur HI-Z avec un câble coaxial

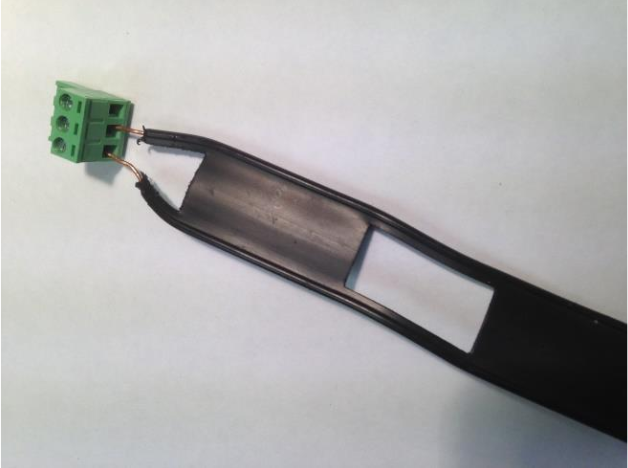

HI-Z avec une antenne twin-leed type G5RV

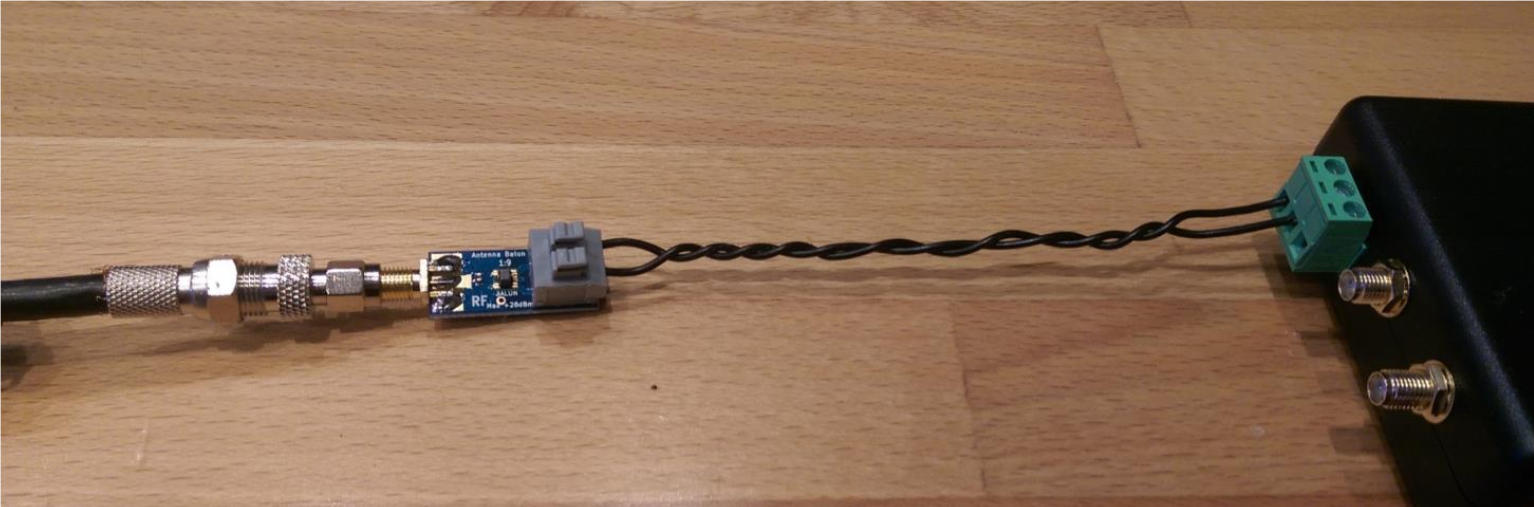

Avec une antenne de type long fil + Balun 1:9
