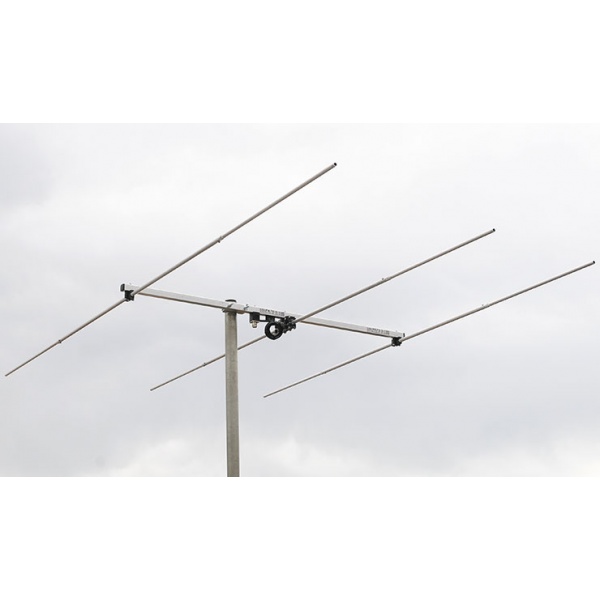

70 MHz 3 éléments 6.9 dBi Antenne directive 4m Yagi 4m3DX (AA) Agrandir l'image
70 MHz 3 éléments 6.9 dBi Antenne directive 4m Yagi 4m3DX (AA)

Antennas Amplifiers

AA-0405-4m3DX-2341

Neuf

Serbie

70 MHz 3 éléments 6.9 dBi Antenne directive 4m Yagi 4m3DX (AA)

rating Aucun avis pour le moment

Conçue pour une utilisation portable ainsi que pour une antenne stationnaire. Toutes les vis, écrous et boulons sont en acier inoxydable.

L'antenne est préréglée, large bande, elle couvre toute la bande avec un ROS <1.2 de 70 MHz à 70.5 MHz.

Tout est inclus dans le boitier d'antenne : Antenne, balun avec connecteur et support.

La Yagi 70 MHz pour radio amateur est parfaite pour les journées sur le terrain car elle est très facile à assembler. 15 minutes suffisent. Toutes les pièces de l'antenne sont étiquetées.

Les éléments sont effilés pour réduire les vibrations en cas de vents forts. Le boom ne fait que 1 mètre de long, elle est très facile à installer.

Le diamètre de l'élément de départ est de 12 mm, celui du milieu de 10 mm et celui des extrémités de 8 mm. Les éléments coniques réduisent la charge du vent.

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 120cm.

Plus de détails

126,00 € HT

Disponible sur commande uniquement, sous 10 à 15 jours

Fiche technique

L'antenne n'a pas de limite de puissance, les seules limitations sont dans le balun utilisé et le connecteur d'antenne. La puissance maximale est de 850 W.

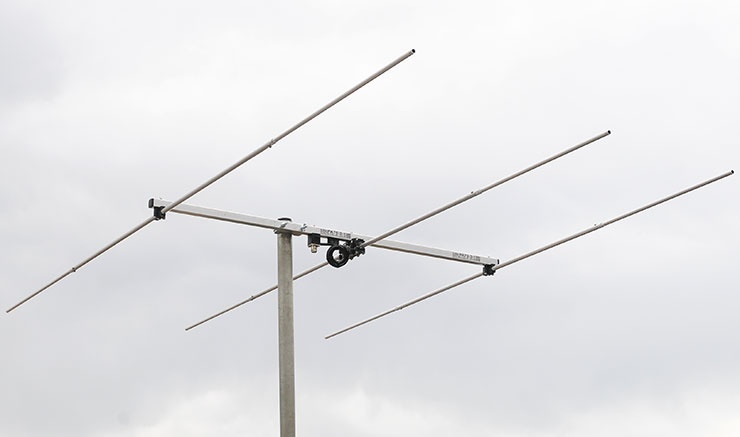

Aspect de l'antenne 4m3DX :

4m 70MHz 3el Yagi Antenna for Portable Use -PA70-3-1A

Spécifications électriques:

Spécifications électriquesAntenne 4m3DX
Gamme de fréquence :70 - 70.5 MHz
Gain avant en espace libre :6,9 dBi
Rapport avant-arrière :20 dB
3 dB Largeur du faisceau horizontal :67°
Polarisation :Horizontale
Impédance d'entrée nominale :50 Ohm
TOS sur toute la bande :< 1.2
Puissance d'entrée maximale :850 W (ou plus sur demande)

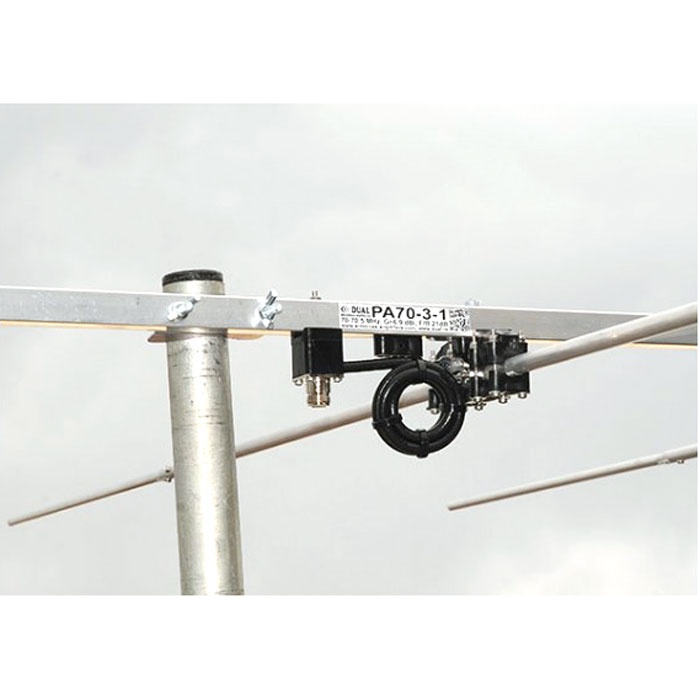

Méthode d'adaptation :Alimentation directe à travers une self de mode commun (balun de courant)
Connecteur :"N" par défaut (SO 239 ou 7/16 DIN sur demande)

Spécifications mécaniques :

Spécifications mécaniques4m3DX
Nombre d'éléments :3
Diamètre des éléments :12 mm, extensions 10 mm
Diamètre du dipôle :12 mm, extensions 10 mm
Élément le plus long :2,2 mètres
Position de montage de l'élément :Sous le boom
Balun et connecteur :Inclus
Longueur de la perche :1 mètre
Taille de la perche :20 x 20 mm
Rayon de braquage :1,25 mètre
Nombre de pièces de la rampe :1
Support de hauban :Pas nécessaire. Flèche solide.
Diamètre du mât de montage :30 - 50 mm 1-1/4 - 2″ OD
Collier de serrage :Acier inoxydable M6
Vitesse du vent de survie :160 km/h
Charge de vent :-
Poids net :1,25 kg
Poids brut :2,1 kg
Longueur de transport :1,2 mètre

Ancienne référence PA70-3-1A.
