Préampli LNA et filtre SAW ADS-B 1090 Mhz RTL-SDR.com Aviation & ADS-B RTLSDR-LNA-ADSB-309 Agrandir l'image

RTLSDR-LNA-ADSB-309

Neuf

Préampli LNA et filtre SAW ADS-B 1090 Mhz

rating Lire les 2 avis
Note moyenne : 5/5 Nombre d'avis : 2

Ce préampli LNA et filtre ADS-B pour le 1090Mhz permet d'améliorer les performances en réception ADS-B et d'augmenter le nombre de messages et de données reçues des avions.

Ce matériel combine 2 filtres SAW et un LNA avec un gain de 27 dB, avec un facteur de bruit d'environ 1 dB et une atténuation supérieure à 60 dB en dehors de la bande 1090 Mhz.

Il est conçu pour être alimenté en BIAS-T, avec par exemple le dongle RTL-SDR V3, et une alimentation de 3 à 5V en bias-T. Le dongle RTL-SDR V3 fournit 4.5V et convient parfaitement.

Le filtre LNA est protégé contre les décharges électrostatiques (ESD) et est à placer au plus près possible de l'antenne qui doit également être correctement mise à la terre pour éviter les dommages dus aux ESD.

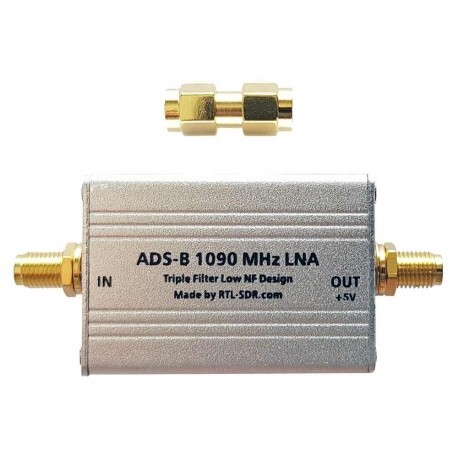

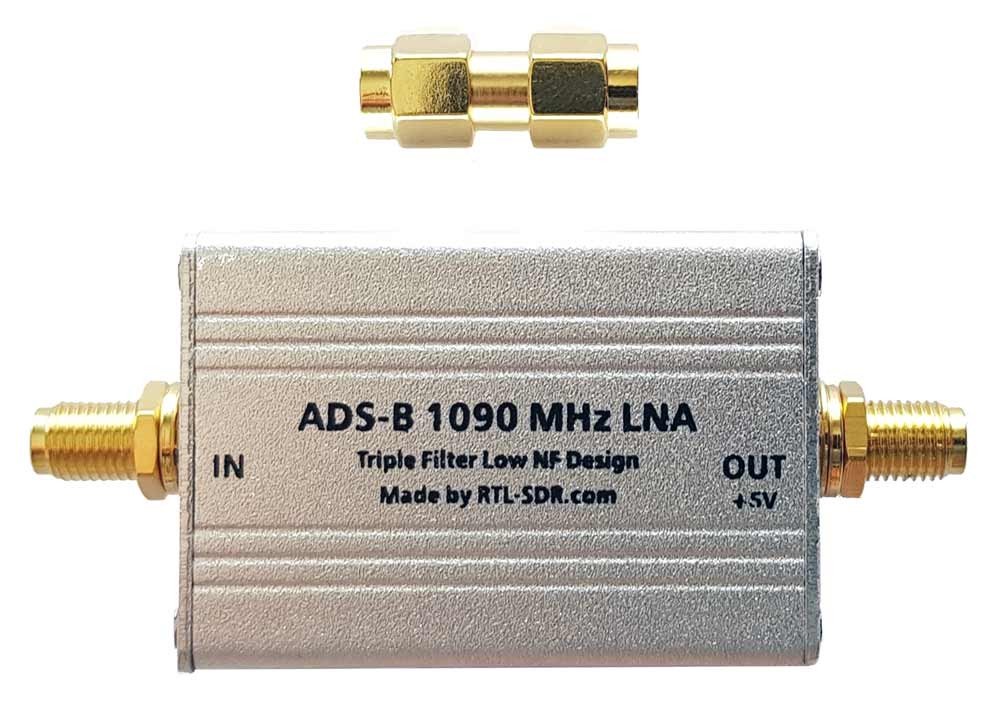

Livré avec : 1 filtre LNA RTL-SDR ADS-B, 1 adaptateur SMA mâle SMA mâle, 1 boitier alu.

Ce matériel n'est plus disponible actuellement et est remplacé par cet équipement : Filtre SAW ADSB 1090 Mhz.

Plus de détails

39,90 € TTC

En savoir plus

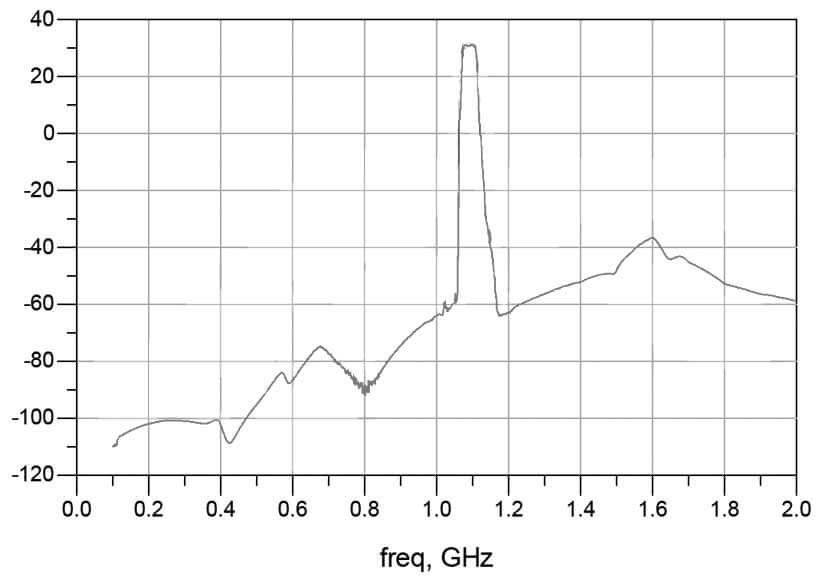

Spécifications LNA SWA ADS-B 1090

Fréquence : 1090 MHz
Gain : 27 dB à 1090 MHz
Perte de retour : -16 dB à 1090 MHz
Facteur de bruit : ~1 dB
Atténuation hors bande : +60 dB
Protection ESD : Double avec diodes GDT et ESD
Alimentation : 3.3 - 5V via Bias-T
Consommation : 150 mA
Boîtier : Aluminium
Dimensions : 46,5 x 32 x 15,6 mm (sans les SMA) - Avec les SMA : 69,8 x 32 x 15,6 mm

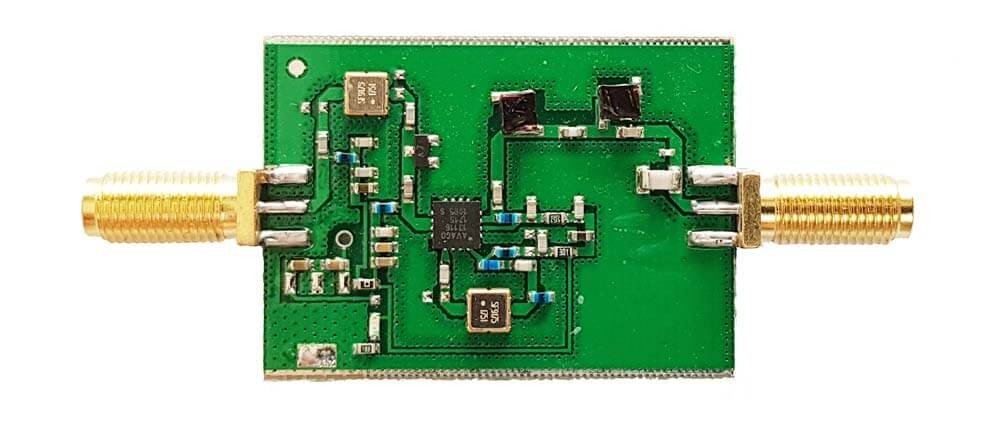

Ce LNA 1090 est triplement filtré avec un filtre passe-haut à faibles pertes et 2 filtres SAW 1090 MHz placés avant et après le LNA MGA-13116 pour éviter la saturation du récepteur ou de LNA dans des environnements de signaux forts.

Questions



Soyez le premier à poser une question sur ce produit !


Question sur le produit

* Champs obligatoires
Envoyer

Avis

Cliquez ici pour donner votre avis

rating
Trés bon produit
Très content de mon achat. Placé directement en entrée de ma clé sdr, je suis passé d'une couverture de 250km (avant) à 400km avec environ 10m de câble coaxial rg214.
La prochaine étape sera de placer ce filtre/pré-ampli au plus prêt de l'antenne .
rating
attention à la consommation !
fonctionne parfaitement mais est gourmand en énergie, pour ma part nécessite l'utilisation du BIAS-T pour QO-100 ou LNA 30MHz à 4GHz F1OPA avec alimentation externe 5v 1A minimum
