Nissei TX-502 Tos-mètre Wattmètre aiguilles croisées 1.6-525 MHz 200W
Lire l'avisLe Nissei TX-502 est un instrument de mesure RF de précision conçu pour surveiller simultanément la puissance directe, la puissance réfléchie et le rapport d'ondes stationnaires (ROS/SWR). Couvrant une plage de fréquence de la HF à l'UHF, il est l'outil idéal pour optimiser les performances de vos antennes et protéger votre émetteur-récepteur.
- Plage de fréquence ultra-large de 1.6 MHz à 525 MHz

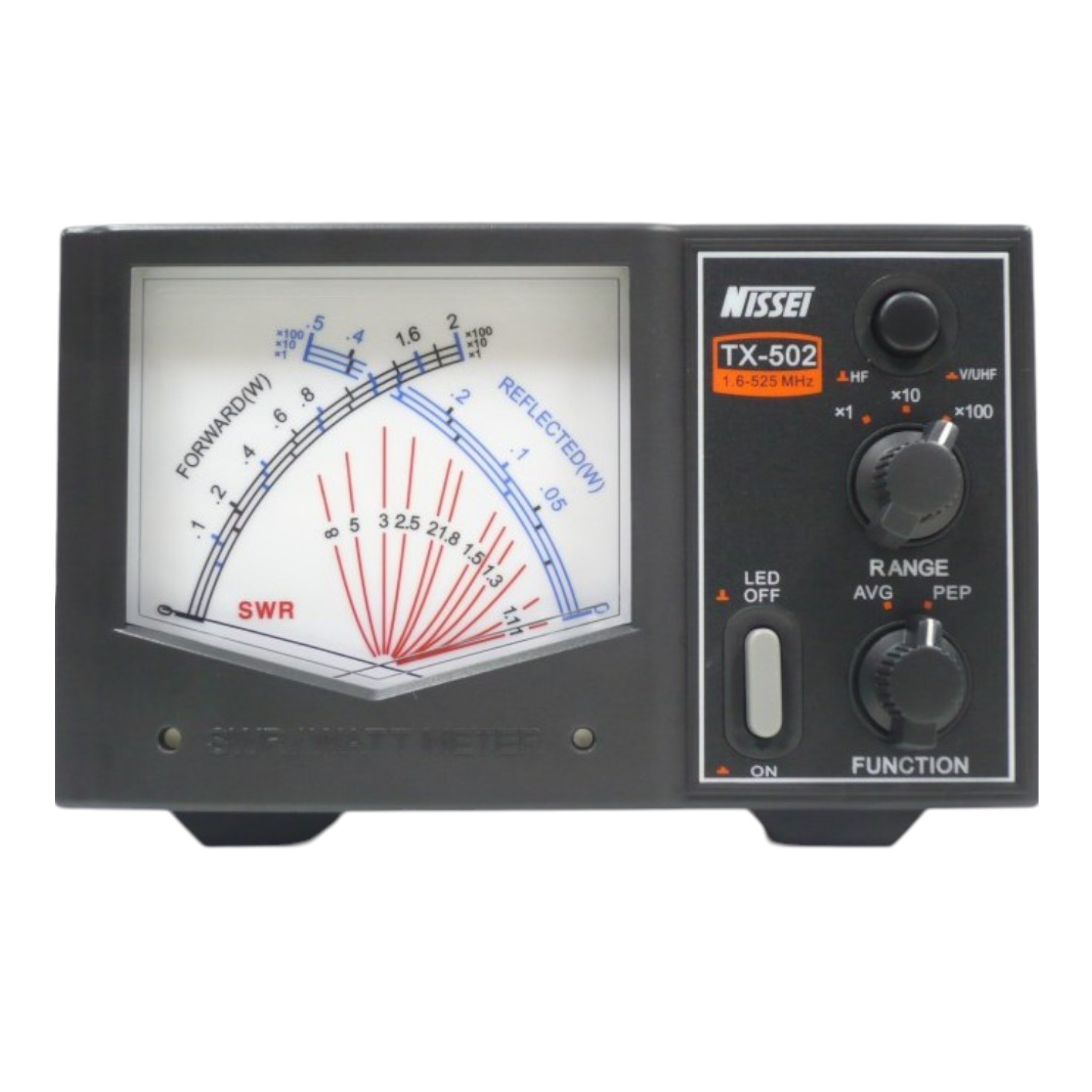

- Grand cadran à aiguilles croisées de 104 mm pour une lecture instantanée
- Mesure de puissance jusqu'à 200W avec trois calibres réglables
- Technologie True Directional Coupler pour une précision accrue
- Connecteurs d'antenne mis à la terre pour éviter l'électricité statique
- Boîtier métallique robuste avec rétroéclairage LED intégré
Livré avec : 1 appareil Nissei TX-502, 1 câble d'alimentation DC pour le rétroéclairage, 1 manuel d'utilisation en anglais.
Fiche technique
Le Nissei TX-502 est un wattmètre et TOS-mètre de haute précision indispensable pour tout station radio moderne, qu'elle soit amateur ou professionnelle. Grâce à son large spectre de couverture allant de 1,6 à 525 MHz, il permet de contrôler vos équipements sur les bandes HF, VHF et UHF avec un seul et même appareil compact et performant.
Points forts
- Lecture instantanée : Le système à aiguilles croisées permet de lire le SWR et la puissance sans aucun calibrage préalable.
- Haute Sensibilité : Détection précise dès 1W de puissance d'entrée, idéal pour les modes QRP ou les réglages fins.
- Précision Linéaire : Utilisation de diodes Schottky à faible polarisation garantissant une excellente linéarité des mesures.
- Protection Statique : Les connecteurs DC-Grounded protègent votre installation contre l'accumulation de charges électrostatiques.
- Lisibilité Optimale : Grand afficheur rétroéclairé avec échelle tricolore pour une distinction claire des zones de danger SWR.
Caractéristiques techniques
- Plage de fréquences : 1.6 - 525 MHz
- Gammes de puissance : 2W / 20W / 200W
- Puissance minimale pour la mesure SWR : 1W
- Précision : ± 10% de la pleine échelle
- Perte d'insertion : Moins de 1.2:1 (0.1 dB à 0.2 dB selon la fréquence)
- Impédance : 50 Ohms

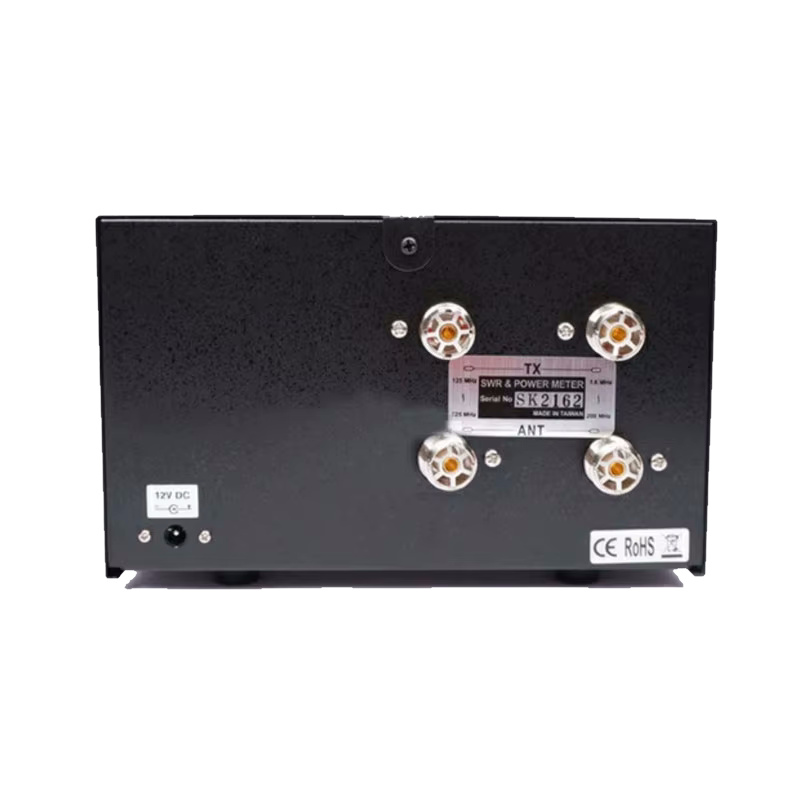

- Connectique : UHF-Femelle (SO-239)
- Dimensions : 184 x 118 x 131 mm
- Poids : Env. 950g
- Alimentation rétroéclairage : 13.8V DC
Compatibilité
- Émetteurs-récepteurs Radioamateurs (HF, 6m, 2m, 70cm)
- Radios CB (27 MHz)
- Équipements VHF Marine et Radio professionnelle PMR
- Antennes avec connecteurs PL-259
- Amplificateurs de puissance jusqu'à 200W PEP
FAQ
Faut-il calibrer l'appareil avant chaque mesure de SWR ?
Non, l'avantage des aiguilles croisées est que le SWR se lit directement à l'intersection des aiguilles de puissance directe et réfléchie, sans manipulation de bouton de calibration.
Le rétroéclairage est-il obligatoire pour faire fonctionner l'appareil ?
Non, le rétroéclairage nécessite une alimentation 12V externe mais il est purement esthétique et fonctionnel pour la vision nocturne , les mesures RF fonctionnent sans alimentation.
Peut-on l'utiliser pour mesurer la puissance d'un portatif VHF/UHF ?
Oui, tant que la puissance de sortie est d'au moins 1W, le TX-502 affichera précisément les valeurs pour vos talkie-walkies.
Quels types de câbles utiliser pour le brancher ?
Il nécessite des câbles coaxiaux (patch) équipés de prises PL-259 mâles pour être intercalé entre votre radio et votre antenne.
Pourquoi choisir le Nissei TX-502 ?
- Polyvalence extrême : Un seul appareil pour couvrir toutes les bandes radio courantes de 1.6 à 525 MHz.
- Qualité de fabrication : Boîtier en métal résistant conçu pour durer et minimiser les interférences RF.
- Rapport Qualité/Prix : Des performances proches des modèles professionnels pour un budget maîtrisé.
- Design élégant : Sa façade grise et son affichage clair s'intègrent parfaitement dans n'importe quel shack radio.
