> Antennes Radio>VHF-UHF>Beam 144-430MHz>Beam UHF monobande>430-440 MHz Wideband 46 éléments CROSS Antenne 18.1dBi 70cm46CROSS (AA)

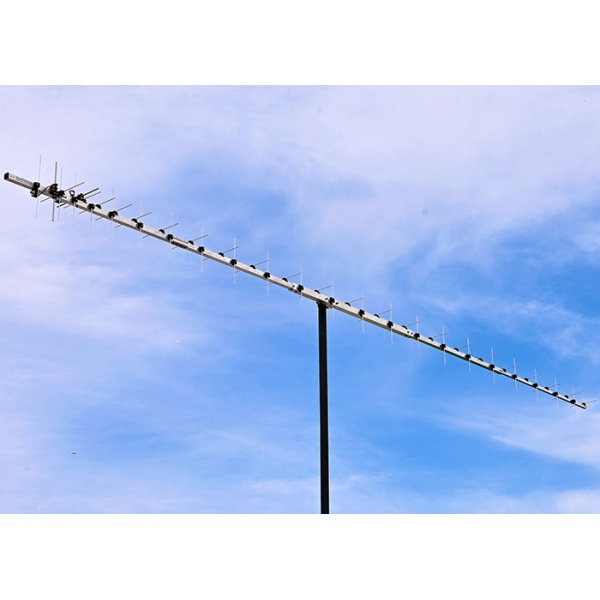

430-440 MHz Wideband 46 éléments CROSS Antenne 18.1dBi 70cm46CROSS (AA) Agrandir l'image
430-440 MHz Wideband 46 éléments CROSS Antenne 18.1dBi 70cm46CROSS (AA)
Antennas Amplifiers

AA-1742-70cmCROSS46W-2367

Neuf

Serbie

430-440 MHz Wideband 46 éléments CROSS Antenne 18.1dBi 70cm46CROSS (AA)

rating Aucun avis pour le moment

Antenne CROSS 70cm large bande 70cmCROSS46W pour Super LEO, la meilleure antenne CROSS 70cm large bande à 46 éléments sur toute la gamme 430 - 440 MHz pour tous les modes radio comme CW, SSB, FM, Q65, FT8, et toutes sortes de communications comme EME, DX-ing, Contesting, travail FM, et les satellites LEO.

Cette antenne avec le kit RHCP fait partie de notre Super LEO Pack pour Satellites LEO Antenna Set.

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 120cm.

Plus de détails

347,20 € HT

Disponible sur commande uniquement, sous 10 à 15 jours

Fiche technique

70cm Wideband CROSS Antenna 70cmCROSS46W pour EME, DX-ing, Contesting, FM work, et une partie de Super LEO 430-440MHz :

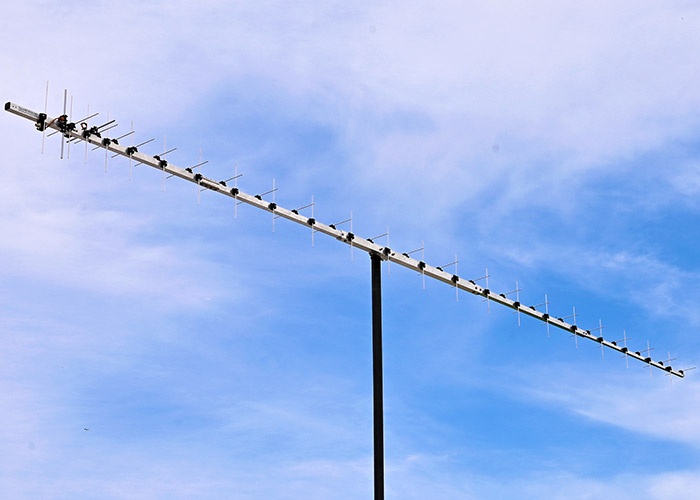

70cm Wideband CROSS Antenna 70cm46CROSS Super LEO

Que signifie 70cmCROSS46W ?

  • 70cm - Bande 70cm 430-440MHz
  • 46 - 46 éléments, 23 éléments de polarisation horizontale, et 23 éléments de polarisation verticale
  • CROSS - L'antenne CROSS Yagi a des éléments horizontaux et verticaux - séparés sur un seul boom, l'antenne est montée dans un format "+".

Cette antenne CROSS 70cm 70cmCROSS46W est utilisée dans le cadre du Super LEO Pack for Satellites LEO Antenna Set with added RHCP Kit.

Satellites LEO - Satellites en orbite basse dans le domaine de la radio amateur.

Les satellites LEO ont une orbite circulaire (ou elliptique) à une hauteur de 250-2000 km de la surface de la Terre. La durée maximale pendant laquelle un satellite se trouve au-dessus de l'horizon local pour un observateur sur la Terre est de 20 minutes. Ce temps est utilisé pour transférer des données, des images et des photographies à des stations terrestres sélectionnées et placées à des endroits stratégiques.

Un certain nombre de satellites OSCAR en orbite basse (LEO) utilisent la modulation de fréquence (FM). Ils sont aussi communément appelés "FM LEO" ou "FM Birds". Ces satellites agissent comme des répéteurs FM pour radioamateurs qui peuvent communiquer à l'aide d'un équipement de radioamateur couramment disponible.

Spécifications électriques :

  • Gamme de fréquences : 430 - 440 MHz
  • Gain avant en espace libre : 18,1 dBi
  • Rapport avant-arrière : 30 dB
  • Largeur de faisceau horizontale à -3 dB : 25,1°
  • Largeur de faisceau verticale à -3 dB : 26°.
  • Polarisation : Horizontale et verticale. RHCP et LHCP avec déphasage
    Distance entre les dipôles : 173 mm
  • Degrés : 90
  • Isolation entre les antennes : Plus de 28dB
  • Impédance d'entrée nominale : 50 Ohms
  • TOS sur toute la bande : < 1.2
  • Puissance d'entrée maximale : 2 x 850W
  • Méthode d'adaptation : Alimentation directe à travers une self de mode commun (balun de courant)
  • Connecteurs : 2 x "N

Qu'en est-il de l'orthogonalité et de l'isolation entre les antennes (couplage), selon SM5BSZ

"Les simulations NEC ci-dessus montrent qu'une isolation de 20 dB est suffisante. Cela signifie que la manière évidente de vérifier une cross Yagi est de connecter l'une des lignes d'alimentation à un émetteur dont la sortie est connue, et un wattmètre et une charge fictive à l'autre. L'atténuation est alors mesurée directement par la puissance arrivant à la charge fictive. Si elle est inférieure à -20 dB par rapport à la puissance émise, tout va bien. "

Excellents résultats d'isolation -28 dB. Bien meilleur que ce que SM5BSZ avait suggéré :

Diagramme de rayonnement Azimut Super LEO

70cm Wideband CROSS Antenna 70cm46CROSS Azimuth Radiation Pattern

Spécifications mécaniques :

Nombre d'éléments : 46 (23 + 23)
Diamètre de l'élément : 4 mm Tige en aluminium
Diamètre du dipôle : 8 mm Tube en cuivre dur revêtu de plastique
Elément le plus long : 340 mm
Position de montage de l'élément : Antenne CROSS - 2 côtés
Balun et connecteurs : Inclus
Longueur de la perche : 5.47 m
Longueur de l'antenne simple : 5.1 m
Taille de la perche : Flèche conique 40×40 mm, 30×30 mm, 20×20 mm
Rayon de giration : 3 m
Nombre de pièces de la flèche : 5
Support de corde de haubanage : Non, flèche solide
Diamètre du mât de montage : 43 - 70 mm 1-11/16″ - 2-3/4″ OD
Clamp : Goliath
Vitesse du vent de survie : 150 km/h
Poids net : 6 kg
Longueur de transport : 119 cm

Tout est étiqueté, il suffit de mettre un numéro sur un autre. L'antenne peut être assemblée avec des outils manuels en quelques minutes. Tout est inclus dans la boîte d'antenne : Antenne, balun avec connecteur, et support.
