Dongle FUNcube Pro+ Plus

Guide d'installation dongle Funcube Pro+ Plus

- Guide d'installation et configuration du Funcube par HB9AFO

Le projet de satellite FUNcube de l'AMSAT

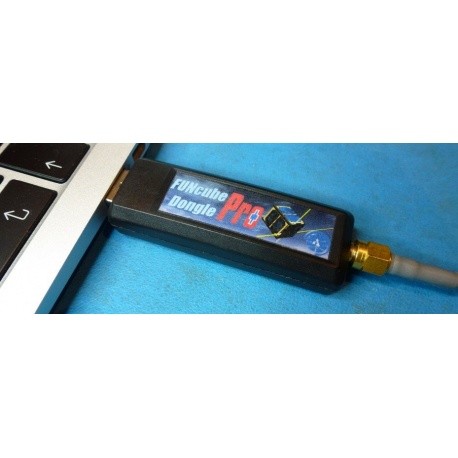

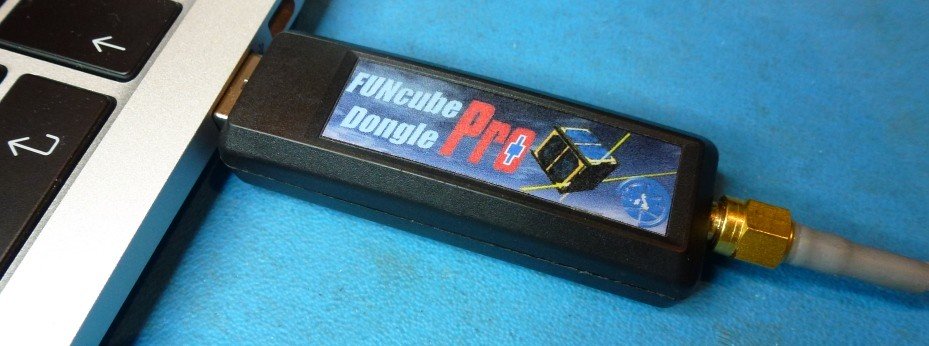

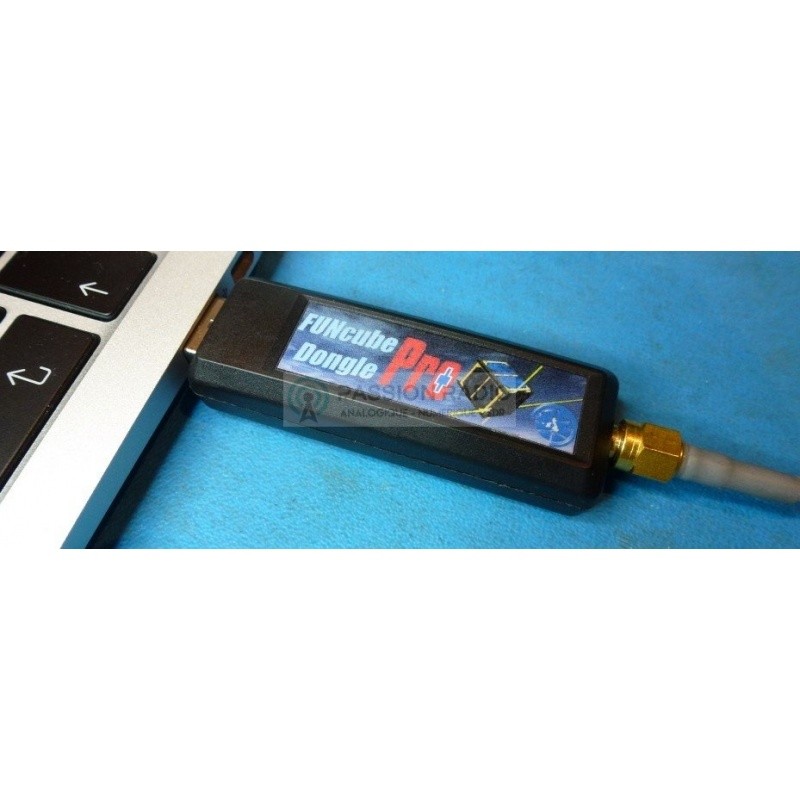

Le dongle le FUNcube Dongle Pro Plus à initiallement été developpé dans pour le projet de satellite FUNcube de l'AMSAT UK.

Ce récepteur radio a été conçu pour permettre au plus grand nombre de s'essayer à la réception de satellites de radiocommunication et de participer à un projet de collaboration éducative la collecte d'informations à partir de l'espace

Le FUNcube Dongle Pro Plus se branche directement sur le port USB d'un ordinateur et est compatible avec de nombreux logiciels de réception de radio comme SDR Sharp, Rocky, M0KGK, Spectravue ou Linrad.

Caractéristiques du FUNcube Dongle Pro+

La nouvelle version Pro+ du dongle donne un accès illimité à la gamme de fréquences de 150 kHz à 1900 MHz à l'exception de la portion de bandes de 250Mhz à 410MHz.

Il est tout-mode et pas seulement limitée à la réception bande FM étroite, le FUNcube Dongle Pro+ pourra recevoir d'autres signaux à bande étroite AM, FM et SSB. La version Pro+ Plus offre de très bonnes performances sur 2m et 70cm grâce aux nouveaux filtres utilisés.

Gamme de fréquences couvertes : 150kHz à 240MHz et 420MHz à 1,9 GHz
TCXO spécifié à 0,5 ppm
Taux d'échantillonnage de 192 kHz

11 filtres dont :

• Bande passante de 6 MHz de 3 dB (10 MHz à-40dB) filtre SAW pour la bande de 2m
• Filtre de bande passante de 20 MHz à 3 dB (42MHz à-40dB) SAW pour la bande 70cm
• Filtres passe-bande LC troisième et cinquième ordre pour d'autres bandes
• Extrémité avant LNA OIP3 30dB



Chiffres de bruit typiques :

• 50MHz 2,5 dB
• 145MHz 3,5 dB
• 435MHz 3,5 d



Retrouvez le guide et les infos sur le FUNcube Pro Plus, en PDF dans l'onglet "Télécharger" de cette page.
