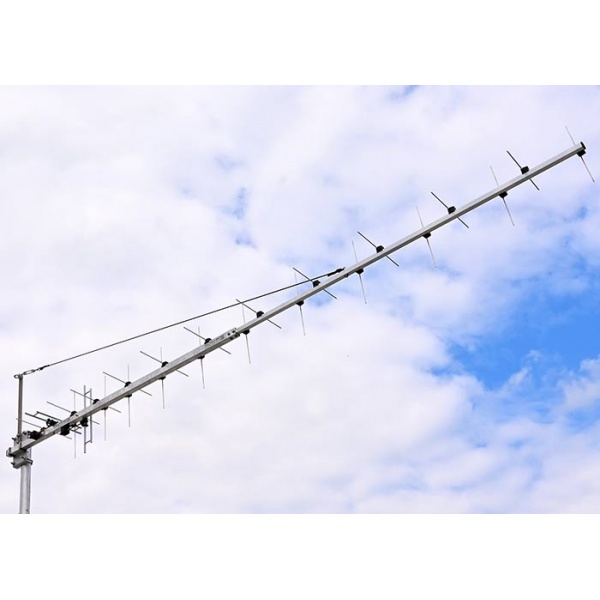

432 MHz Antenne croisée Yagi EME 15.1dBi 12 + 12 éléments 70cmCROSS24DXR (AA) Agrandir l'image
432 MHz Antenne croisée Yagi EME 15.1dBi 12 + 12 éléments 70cmCROSS24DXR (AA)

Antennas Amplifiers

AA-1730-70cmCROSS24DXR-2364

Neuf

Serbie

432 MHz Antenne croisée Yagi EME 15.1dBi 12 + 12 éléments 70cmCROSS24DXR (AA)

rating Aucun avis pour le moment

Antenne EME 70cm à montage arrière 70cmCROSS24DXR, antenne à faible bruit et meilleur gain pour les signaux EME - Q65 MAP65, sur la bande de fréquences 432-434 MHz.

Suppression maximale de tous les lobes secondaires et le meilleur rapport avant-arrière. Excellente pour l'empilage (stacking).

Facile à installer sur n'importe quel mât. Il n'est pas nécessaire de savoir si le mât est en fibre de verre ou non. N'importe quel tube métallique de 42 à 70mm sera suffisant.

Ancien nom PA432-CROSS-24-3RBGP.

Le matériel Antennas Amplifiers (AA) est disponible sur commande uniquement avec une expédition sous 10 à 15 jours environs.

Info livraison : Cette antenne est considérée comme un colis de très grande taille et les transporteurs appliquent un surcout supplémentaire pour l'expédition. Hauteur du colis 150cm.

Plus de détails

305,76 € TTC

254,80 €

HT

Disponible sur commande uniquement, sous 10 à 15 jours

Fiche technique

70cm Rear Mount CROSS Yagi Antenna 70cm24CROSS3R

Caractéristiques électriques 70cmCROSS24DXR (ancien nom PA432-CROSS-24-3RBGP)

  • Gamme de fréquences : 432 - 434 MHz
  • Gain avant en espace libre : 15.5 dBi
  • Rapport avant-arrière : 31 dB
  • -3 dB Largeur du faisceau horizontal : 32.7°
    -3 dB Largeur du faisceau vertical: 35.2°
    Polarisation : Horizontale, verticale. Avec déphasage RHCP, LHCP
  • Distance entre les dipôles : 173 mm
  • Degrés : 90°
    Isolation entre les antennes : Plus de 30dB
  • Impédance d'entrée nominale : 50 Ohms
  • TOS sur toute la bande : < 1.2
  • Puissance d'entrée maximale : 850 W par antenne. 1700 W pour une antenne circulaire.
  • Méthode d'adaptation : Alimentation directe à travers une self de mode commun (balun de courant).
  • Connecteurs : 2 x "N"

70cm Rear Mount CROSS Yagi Antenna 70cm24CROSS3R Azimuth Radiation Pattern

Spécifications mécaniques :

  • Nombre d'éléments : 24 (12 + 12)
  • Diamètre de l'élément : tige d'aluminium de 4 mm
  • Diamètre du dipôle : 8 mm Tube en cuivre dur recouvert de plastique
  • Élément le plus long : 340 mm
  • Position de montage de l'élément : Au-dessus de la perche et sur le côté
  • Balun et connecteurs : Inclus
  • Longueur de la perche : 2,83 m
  • Longueur de l'antenne simple : 2,38 m
  • Taille de la perche : Flèche conique 30×30 mm, 20×20 mm
  • Nombre de pièces de la flèche : 2
  • Support de haubanage : Oui, inclus
  • Diamètre du mât de montage : 43 - 70 mm 1-11/16″ - 2-3/4″ OD
  • Collier de serrage : Acier inoxydable M8
  • Vitesse du vent de survie : 150 km/h
  • Poids net : 3,5 kg
  • Poids brut : 5,5 kg
  • Rayon de braquage : 2,9 m
  • Longueur de transport : 1,5 m

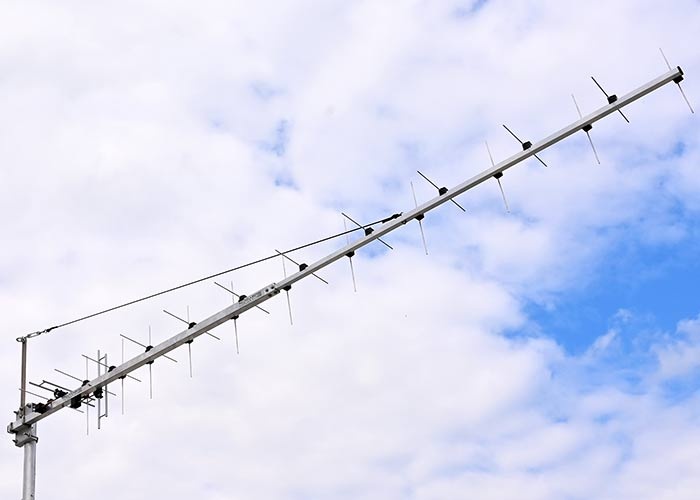

70cm Rear Mount CROSS Yagi Antenna 70cm24CROSS3R

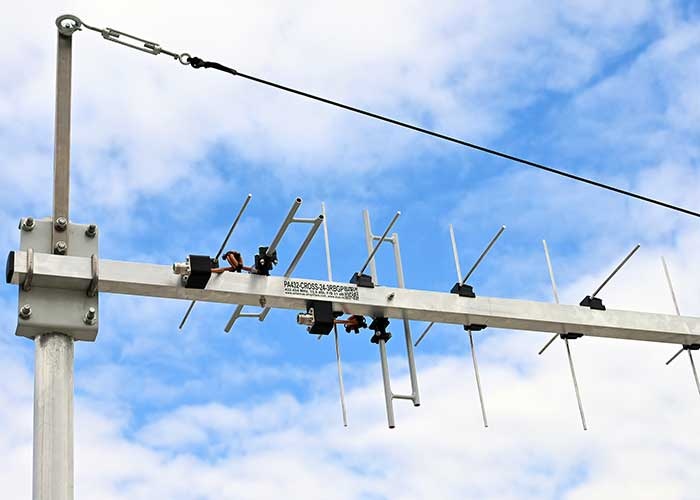

70cm Rear Mount CROSS Yagi Antenna EME Contest 70cm24CROSS3R-Label and Cross Elements View

432MHz Rear Mounted CROSS Yagi Antenna EME MAP65 70cm24CROSS3R

Ancien nom PA432-CROSS-24-3RBGP.
