QRP HF Xiegu X5105 V3 0-30Mhz + 6M + Tuner + FI

Imprimer

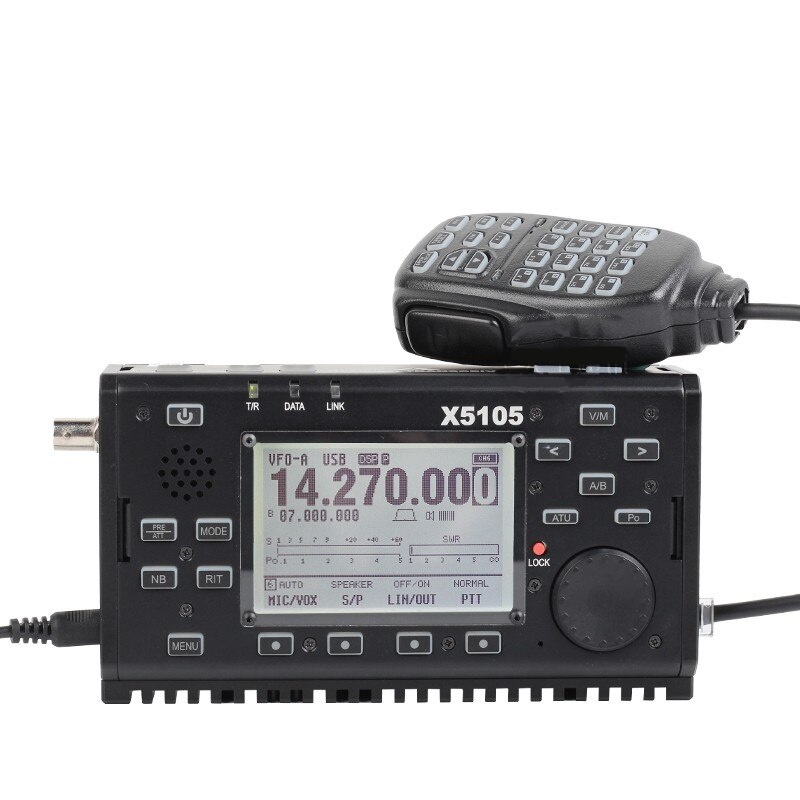

Le Xiegu X5105 V3* est un appareil émetteur-récepteur QRP portable HF+6M, modes SSB/CW/AM/FM/RTTY/PSK/FT8**, avec une batterie haute-capacité de 3800mAh, un tuner d'antenne automatique intégré et une couverture en réception de 0 à 30Mhz, 50-54Mhz et émission sur les bandes HF radioamateurs ainsi que le 6 mètres (50Mhz) avec 5 watts.

* La nouvelle version V3 se reconnait par la vitre de protection vissée sur l'écran.
** Le mode FT8 requiert l'extension CE-19 disponible en option.

La batterie intégrée de 3800mAh peut fournir 6 à 8 heures d'utilisation, en portable ou SOTA par exemple.

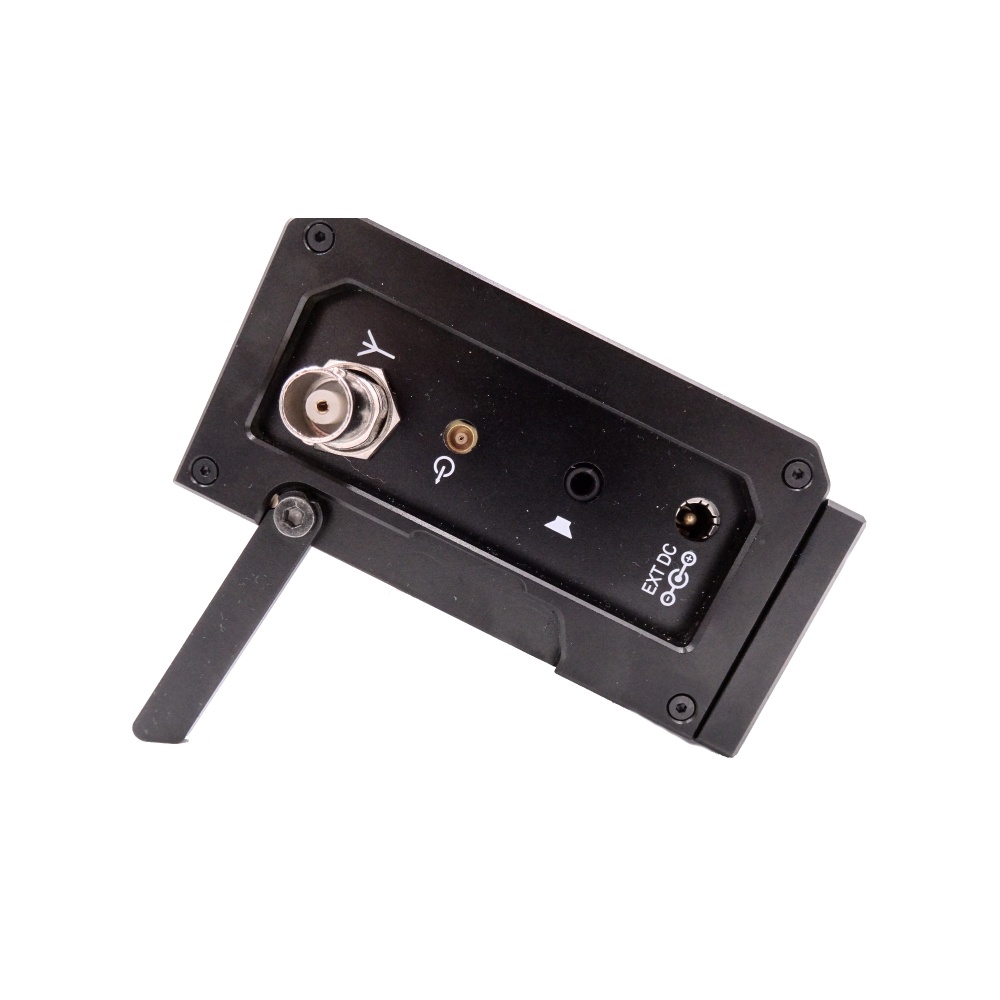

Le QRP X5105 est équipée d'un écran couleur LCD et d'une sortie FI (fréquence intermédiaire 70.455Mhz) via un connecteur MCX sur le coté et à brancher sur une clé RTL-SDR ou un récepteur SDR, pour disposer d'un panadapter sur son ordinateur avec le X5105.

Livré avec : Xiegu X5105 V3, câble d'alimentation, micro à main, câble USB, mode d'emploi en anglais, garantie 2 ans.

Plus de détails

Télécharger

Firmware X5105 V3.0 Build008

Logiciel, drivers et firmware 3.0 (build008) pour la mise à jour du Xiegu X5105 de novembre 2019 9.13M

Spécifications X5105

873.62k

Firmware X5105 V1.0.04

6.03M

Manuel X5105 V3 (EN)

Manuel et guide d'utilisation du 5105, en anglais. 1.72M

Guide MAJ Firmware (EN)

Guide pour la mise à jour du firmware X5105, en anglais. 2.11M

Firmware X5105 V1.0.06 BETA

4.73M

Schéma branchement CE-19

2.17M

Tutoriel CE-19 pour G90 & X5105

Tutoriel configuration pour le raccordement du port d'extension CE-19 pour Xiegu G90 et X5105. 211.93k

Drivers Windows Prolific PL2303

Drivers Windows Prolific PL2303, pour XP, WIN7, WIN8 et utilitaire de vérification de version de la puce PL-2303 (check chip version tool). 4.97M

En savoir plus

Réception : 500 kHz à 30 MHz et 50 à 54 MHz
Emission : Toutes bandes radioamateurs de 160 mètres à 6 mètres
Puissance : 5 W (SSB/CW/FM), 1.5 W (AM), à 13.8VDC
Mode de modulation : A1A (CW), A3E (AM), J3E (USB/LSB), F3E (FM)
Impédance antenne : 50Ω
Connecteur antenne : BNC Femelle
Avec firmware v3.0 installé
Plage de température : -10°C à +60°C
Stabilité en fréquence : ± 4ppm (au bout de 1-2 heures) à 1ppm en fonctionnement
Tension d'alimentation : 13.8VDC + 15%
Tension de fonctionnement: 9-15V DC
Consommation : RX 660mA, TX 2.5A Max
Capacité de la batterie : 3800 mAh à 12 V
Dimensions: 160*100*46mm
Poids: 0.94Kg
Normes CE, garantie 2 ans (hors PA)

Paramètres du récepteur
Double conversion superhétérodyne avec DSP
FI1 : 70.455 MHz, FI2 : 10.695 MHz, FI3 455 kHz (FM)
Réjection : 70dB
Sortie Audio: 0.6 W (8Ω)
Audio impédance de sortie: 4-16 Ω

Sélectivité:
SSB -6dB : 2.4 kHz/-60dB: 4.6 kHz
AM -6dB : 6.0 kHz/-60dB: 25.0 kHz
FM -6dB : 12.0 kHz/-60dB: 25.0 kHz

Démo panadapter avec SDRPlay & SDRuno

Revue par K8MRD RADIO STUFF

Talkie-walkie QRP X5105 par OM0ET
