BLADERF x40 SDR RX & TX 300-3800 Mhz FPGA

Aucun avis pour le moment

Imprimer

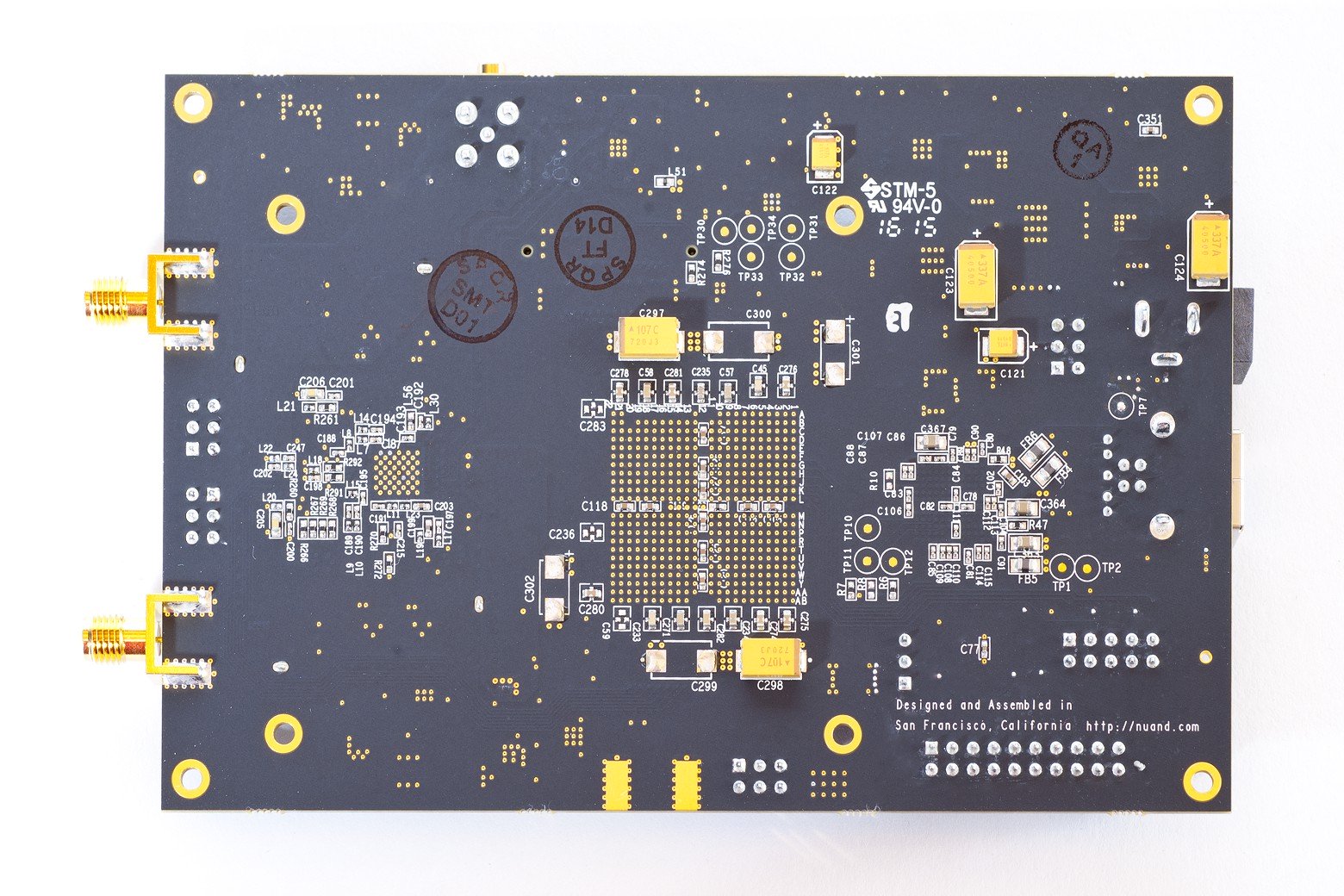

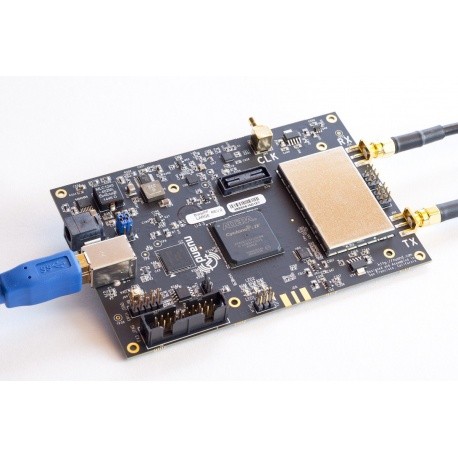

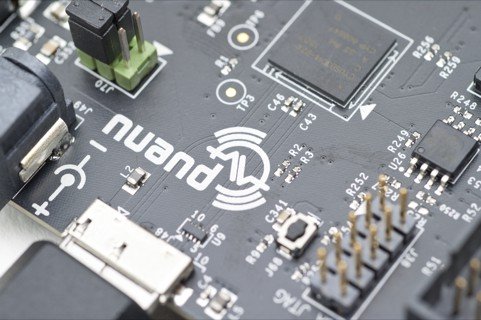

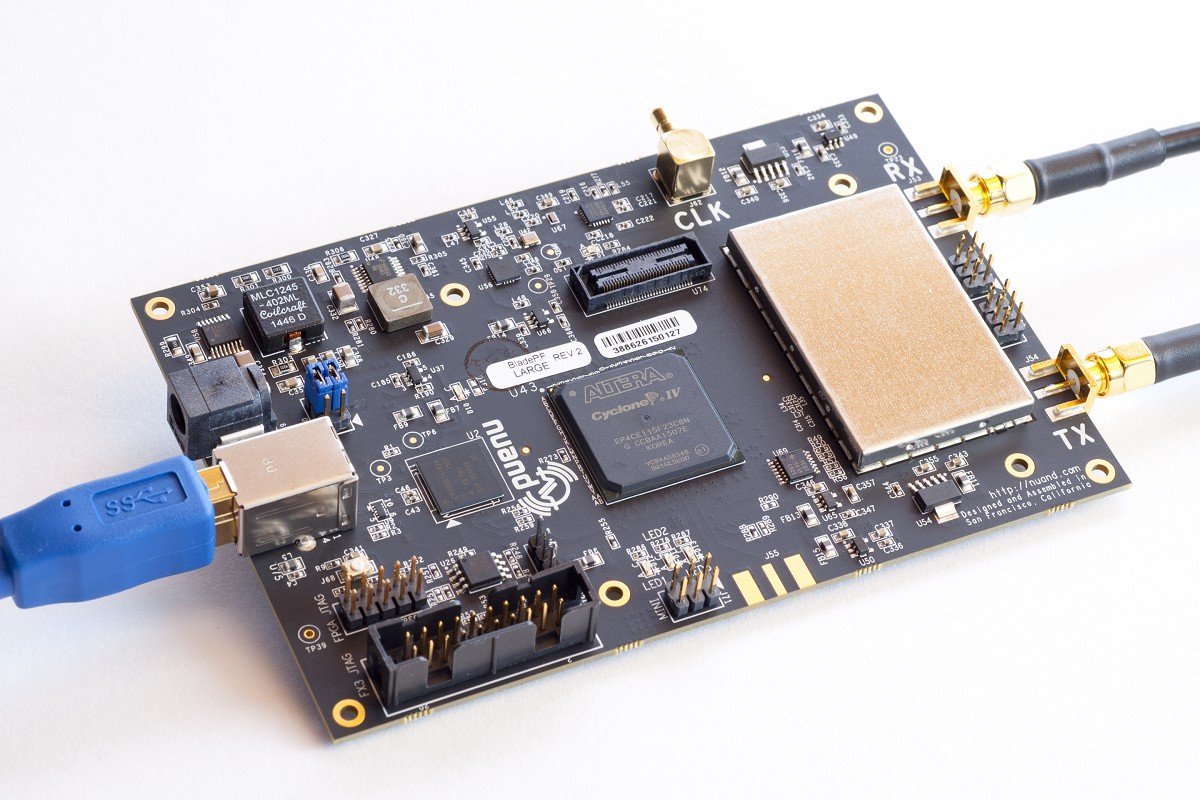

Le bladeRF x40 de Nuand est un émetteur-récepteur SDR full-duplex de 300 Mhz à 3.8 Ghz et dans tous les modes analogiques et numériques, avec les logiciels adaptés. 2 connecteurs d'antennes en SMA femelle, Cyclone 4 FPGA.

Le BladeRF x40 peut afficher jusqu'à 40 MHz de spectre radio à l'écran avec un échantillonnage en 12 bits.

Fonctionne sous Linux avec le logiciel open-source GNURadio.

Carte bladeRF x40 (40KLE Cyclone 4 FPGA), câble USB 3.0 SS, 2 câble SMA.

Antennes compatibles : Diamond SRH-789 et ANT500 (ou toute antenne avec connectique SMA Male).

Ce matériel n'est pas disponible à la vente sur notre site, il est indiqué ici à titre d'information pour archive.

Plus de détails

Télécharger

BladeRF spécifications

Spécifications techniques Nuand BladeRF (EN) 419.15k

Shéma BladeRF Nuand

409.72k

Fiche technique

Spécifications BladeRF x40 Nuand

    Entièrement alimenté par bus USB 3.0
    Connecteurs SMA RF plaqués or
    Fréquences RX et TX : 300MHz à 3,8 GHz
    Échantillonnage RX / TX 12 bits 40MSPS
    Canaux full duplex 28MHz
    Boucliers RF
    Port d'extension GPIO
    Mémoire SPI flash
    Couverture de fréquences peut être étendue avec le transverter Nuand XB-200
    Puissance TX : + 6dBm
    16-bit DAC calibré 38.4MHz +/- 1ppm VCTCXO
    Onboard 200MHz ARM9 avec 512KB SRAM intégré (port JTAG disponible)
    40KLE Altera Cyclone 4 E FPGA (port JTAG disponible)
    2x2 MIMO configurable avec câble SMB, extensible jusqu'à 4x4
    Support stable sur logiciels Linux, Windows, Mac et GNURadio

Pour retrouver la documentation et de l'aide sur le BladRF x40, rendez-vous sur le support de Nuand.
