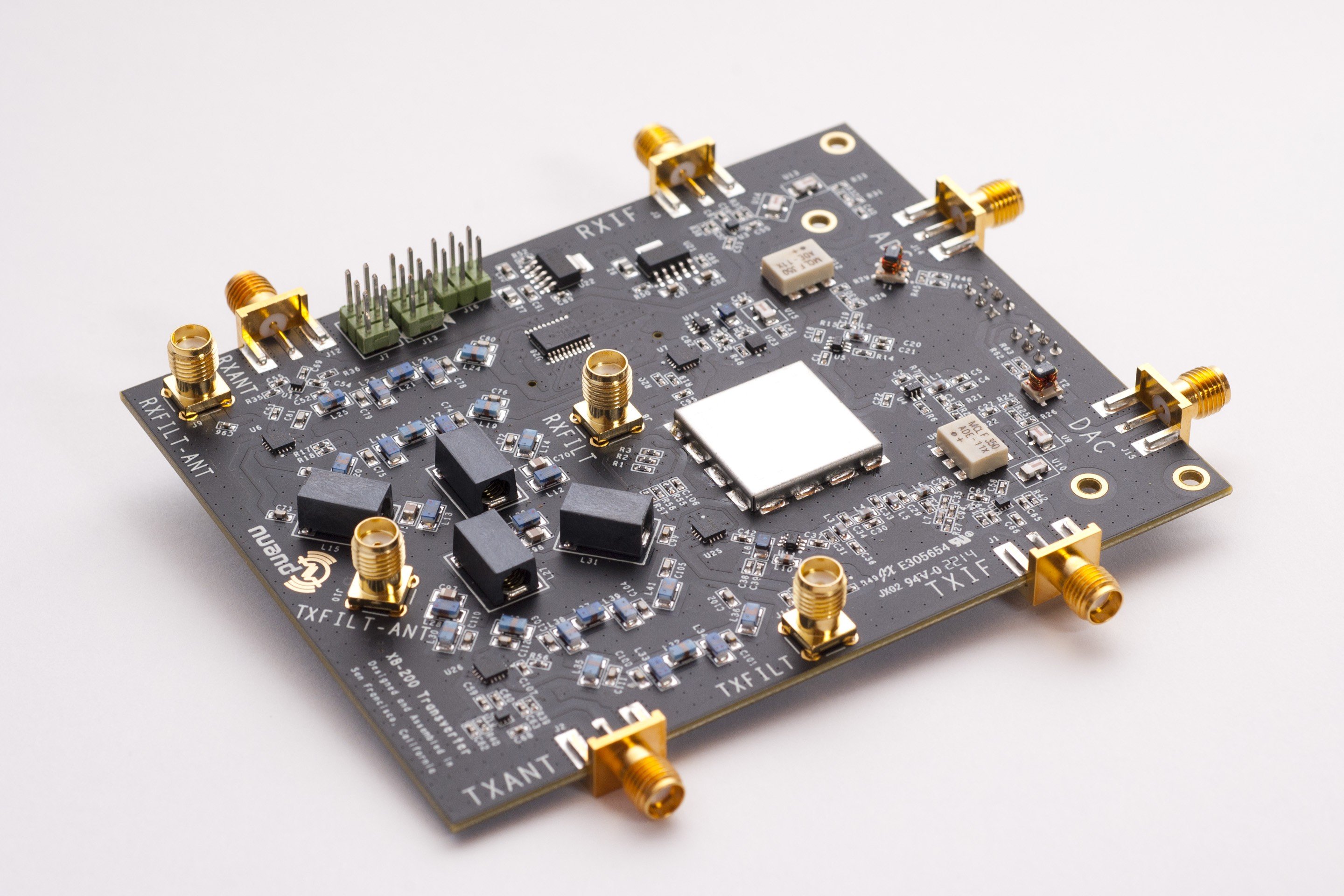

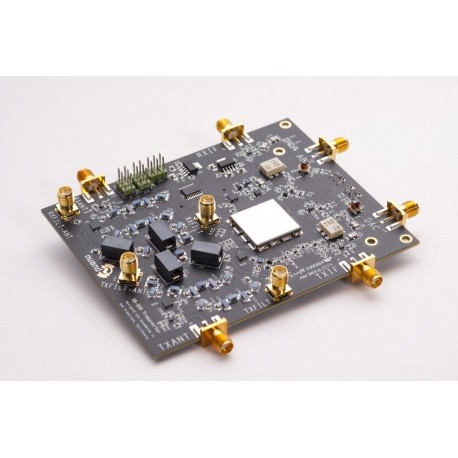

Transverter 60kHz to 300MHz Nuand XB 200

Imprimer

Transverter de 60kHz à 300MHz, LF / MF / HF / VHF, Nuand XB 200 pour SDR BladeRF X40 et X115.

Gamme de fréquence filtrée à partir de 60 kHz
Filtres RX et TX pour bande 50MHz-54MHz (bande de 6 mètres), 149MHz-159MHz et 206-235MHz
Composants passifs haute-Q, bas-ESR
Commutateur RF
Conception pass-through
Synthétiseur faible bruit LO
16 broches GPIO configurables (à partir de l'API C et HDL)

Plus de détails

Télécharger

Shema XB-200

117.09k

Filtres RF

24.72k

En savoir plus

Documentation transverter XB-200

“Getting Started” page wiki
Schema & RF filtre design en PDF ci-dessous.
