Tracker LoRa 433 & 868 Mhz Paxcounter BLE WIFI LoRaWan

Imprimer

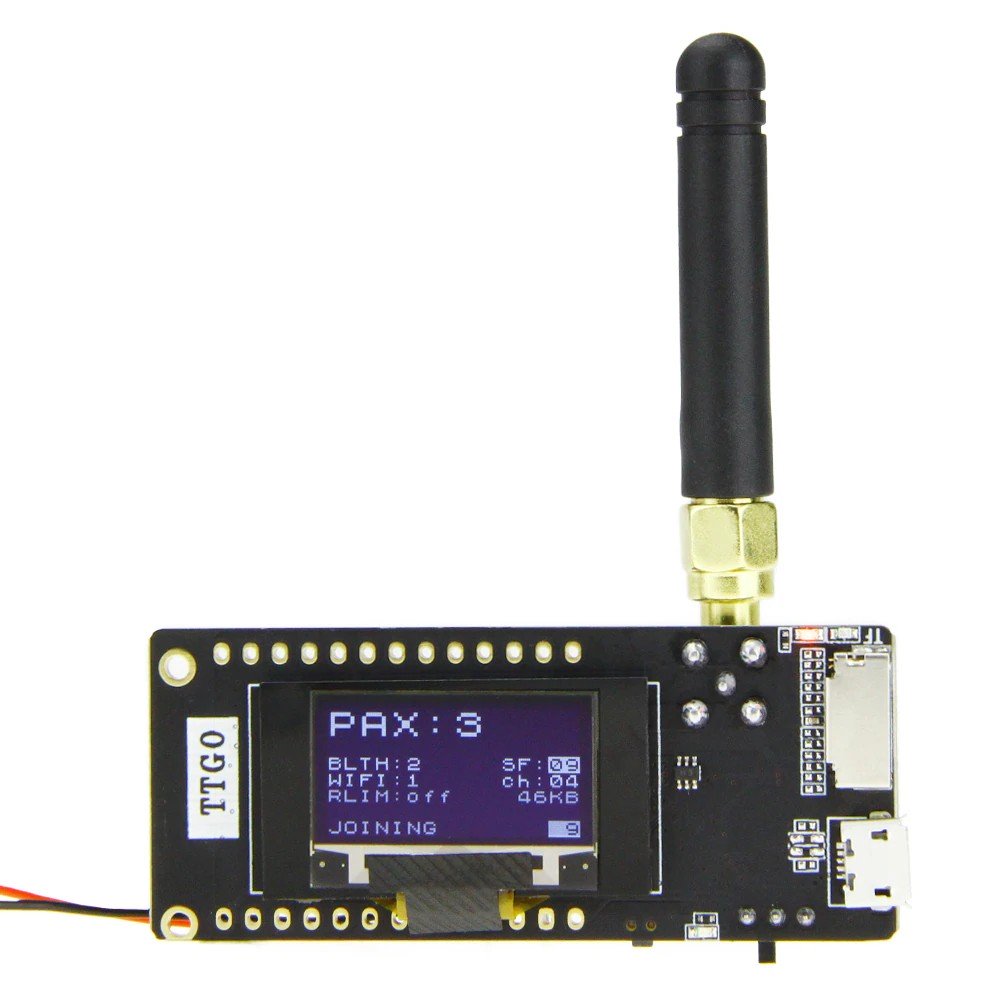

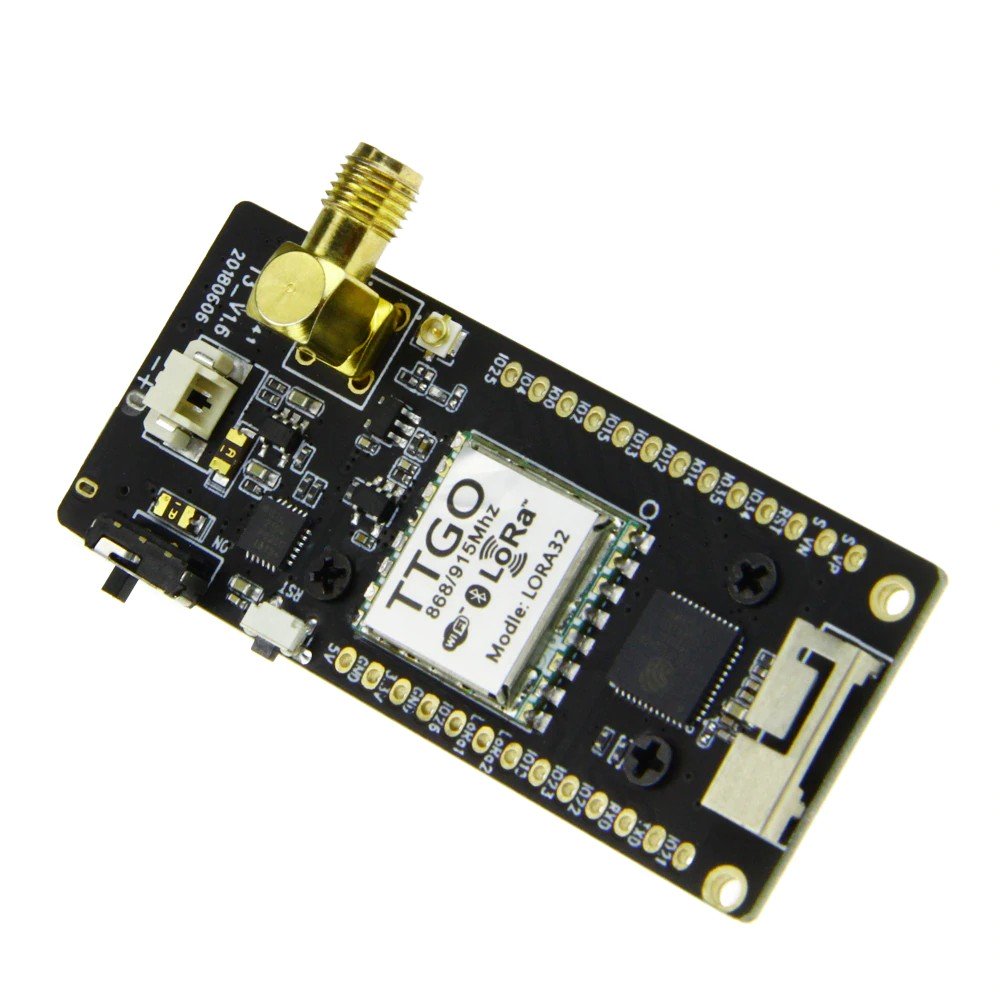

Ce tracker LoRa est une carte de développement IoT pour les fréquences LoRa 433 Mhz ou 868 Mhz (selon le modèle), avec LoRaWAN activé et connexion WIFI 802.11 b/g/n, Bluetooth/BLE, écran OLED 2,4cm, entrée SD Card et compteur du nombre de personnes (Paxcounter).

Paxcounter est un dispositif proof-of-concept, permettant de mesurer les flux de personnes en temps réel. Il compte combien d'appareils mobiles sont autour de lui pour avoir une estimation du nombre de personnes présentes. Paxcounter détecte les signaux Wifi et Bluetooth sur les airs *.

Compatible avec l'environnement PlatformIO V4.

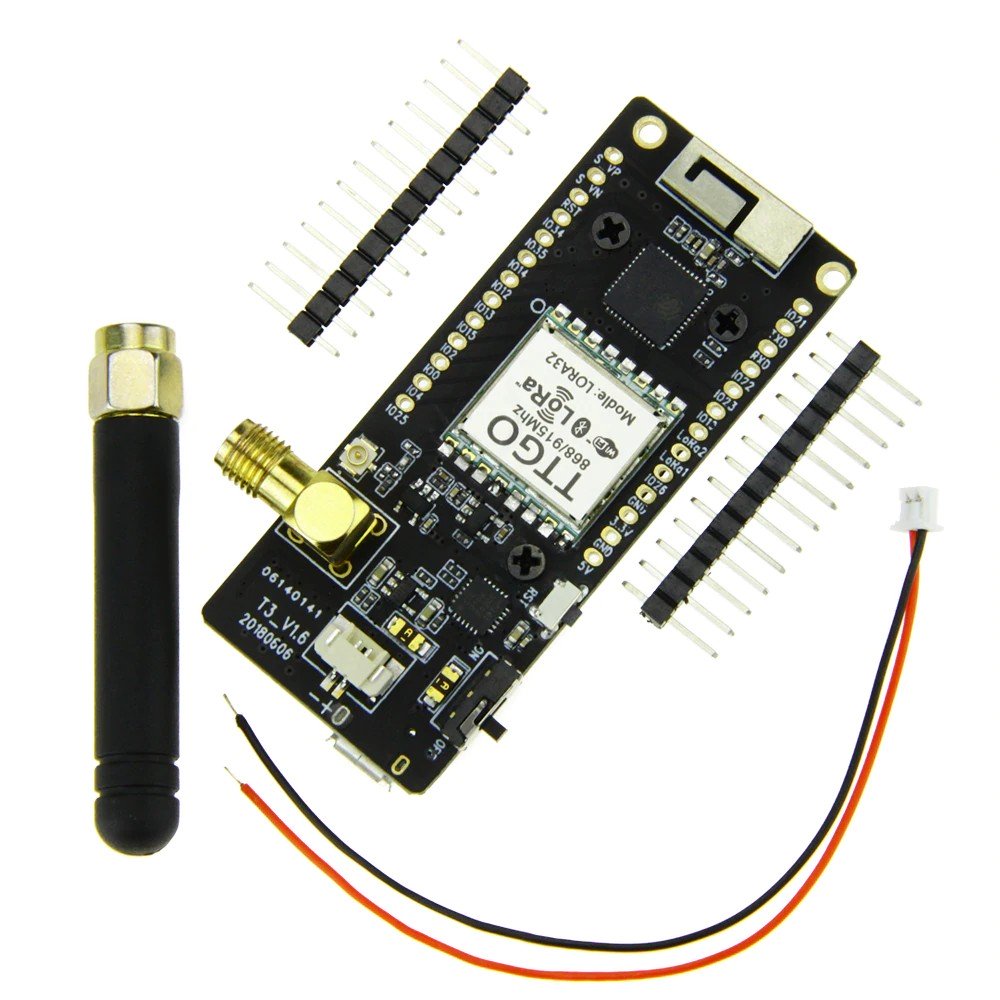

Livré avec : 1 tracker LoRa ESP32 Paxcounter TTGO T-BEAM v2.1.6, 1 antenne 433 ou 868 Mhz, 2 headers (à souder), 1 câble d'alimentation. Batterie et câble micro-USB non inclus.

Plus de détails

Fiche technique

Spécifications tracker LoRa ESP32

Tension d'alimentation : 1.8 à 3.7v
Courant : 10 à 14mA
Courant en transmission : 120mA @ +20dBm, 90mA @ +17dBm, 29mA @ +13dBm
Fréquences ISM : 433 ou 868 Mhz (selon le modèle)
Puissance d'émission : +20dBm - 100mW
Sensibilité : -139dBm @ LoRa & 62.5Khz & SF = 12 & 146bps, [email protected]&5Khz&1.2Kbps
Stabilité en fréquence : +/- 15KHz
Espace FIFO: 64 octets
Puce LoRa : LoRA32 - Mode LoRaWann activé
Débit de données: 1.2K~300Kbps @FSK, 0.018K~37.5Kbps @LoRa
Modes de modulation: FSK, GFSK, MSK, GMSK, LoRa TM, OOK
Interface : SPI
Consommation : Sommeil 0,2uA, [email protected]
Température de fonctionnement: -40 - + 85
Fonction numérique RSSI
Correction automatique de fréquence
Contrôle automatique du gain
Réveil rapide et saut de fréquence
Gestionnaire de paquets de données
Connecteur antenne : SMA femelle

* Les données du Paxcounter sont transférées vers un serveur sur le réseau LoRaWAN et/ou via une interface esclave SPI cablée. Paxcounter ne stocke pas de manière permanente les adresses MAC et n’effectue pas d'analyse des appareils mobiles analysés.

Selon les lois de votre pays, il peut être illégal de rechercher des adresses MAC sur les réseaux sans fil. C'est la seule responsabilité de l'utilisateur de se conformer aux lois applicables dans son pays, et Passion Radio se dégage de toutes responsabilités quant à l'utilisation et applications logiciels/matériels réalisées à partir du Paxcounter.

Sauf autorisation particulière, il n'est pas autorisé de scanner les réseaux sans fil dans des espaces publics et de publier des données tirées de cette opération.

Plus d'informations et documentation Paxcounter sur Github : https://github.com/cyberman54/ESP32-Paxcounter et https://github.com/LilyGO/ESP32-Paxcounter

Schéma de branchement TTGO PAXCOUNTER
