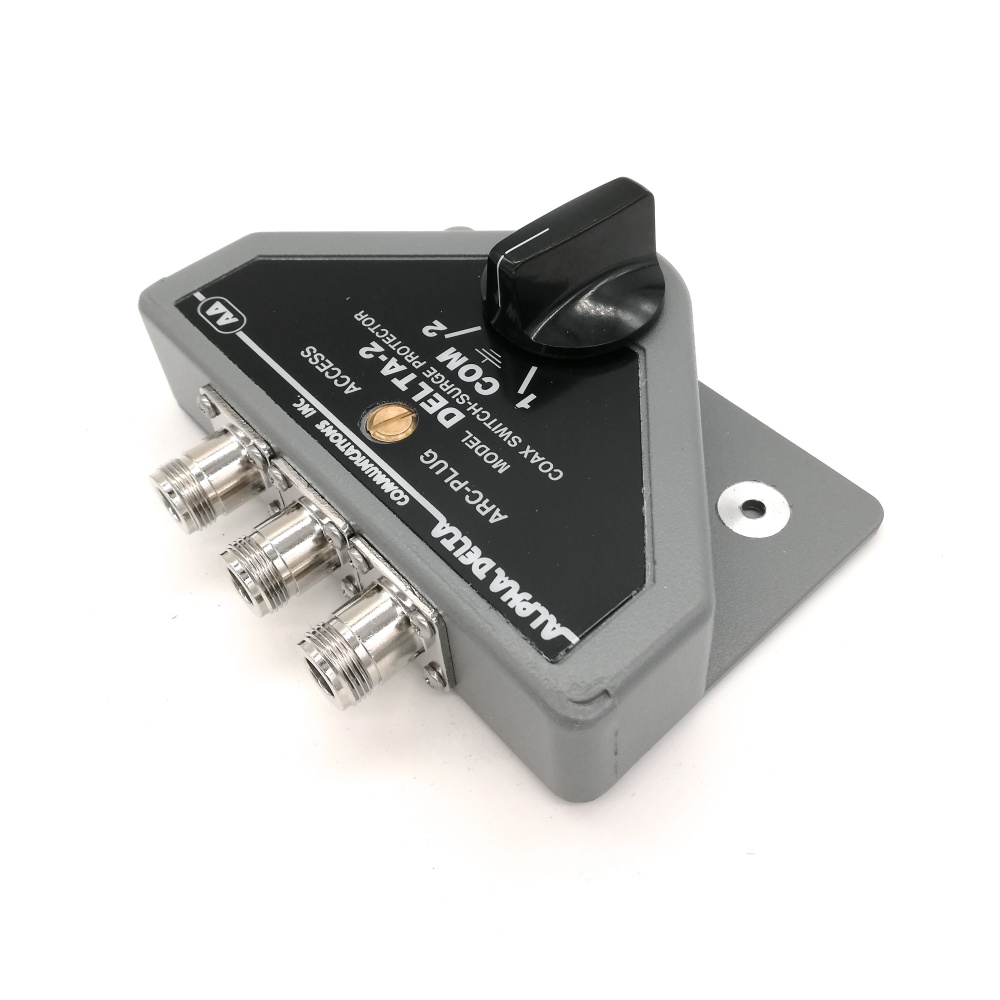

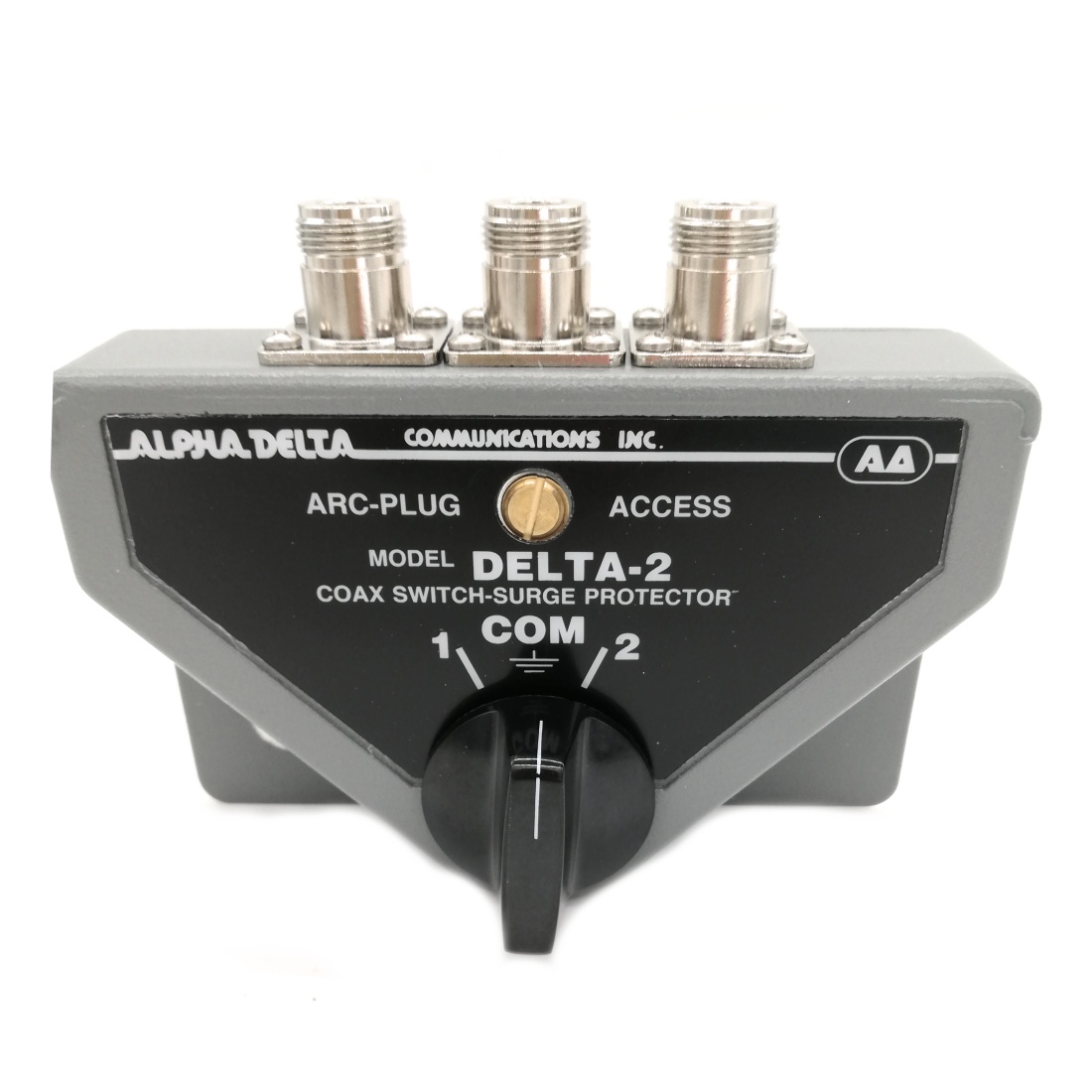

Commutateur d'antenne 2 positions avec N femelle ALPHA DELTA 2B-N

Aucun avis pour le moment

Imprimer

Commutateur switch d'antenne robuste ALPHA DELTA 2B-N 2 positions avec connecteurs N Femelle pour utilisation en fréquence de 0 à 1600 Mhz.

Avec arbre de commutation robuste et mécanisme usinés avec précision pour des performances de commutation stables dans le temps.

Ce switch est doté d'une cavité microruban à faibles pertes, d'une commutation à détente positive, d'une fonction de mise à la terre de l'antenne principale, d'une protection contre les surtensions amovible sur le panneau avant et d'excellentes performances HF à UHF.

Les ports d'antenne non sélectionnés sont mis à la terre pour une protection et une isolation maximale.

Lorsqu'il est placé en position "COM", toutes les positions du commutateur sont mises à la terre. Lorsqu'un port d'antenne est sélectionné, ce port n'est plus mis à la terre tandis que tous les autres ports restent mis à la terre.

Plus de détails

Fiche technique

Gamme de fréquences

0 à 1600 Mhz

Gamme de puissance

0 à 150 MHz : 1.5KW (1500W)
150 à 500 Mhz : 1KW (1000W)
500 à 1200 Mhz : 800W

Perte d'insertion

0 à 30 MHz : Inférieur à 0,10 dB
150 MHz : Inférieur à 0,15dB
> 1600 Mhz : Inférieur à 0.5 dB

Isolation du port de sortie

0 à 1600 MHz : >50 dB

Impédance

50 ohms

Connecteurs

N Femelle

Châssis

Robuste en métal
Dimension : 14 x 9 x 3 cm, sans les connecteurs et le bouton.
