Antenne Patch LHCP/RHCP 2400Mhz QO-100 Kent Electronics Antennes SAT WA5-ANT-2400-LHCP-QO100-806 Agrandir l'image

WA5-ANT-2400-LHCP-QO100-806

Neuf

Exclusivité Passion Radio

Antenne Patch LHCP/RHCP 2400Mhz QO-100

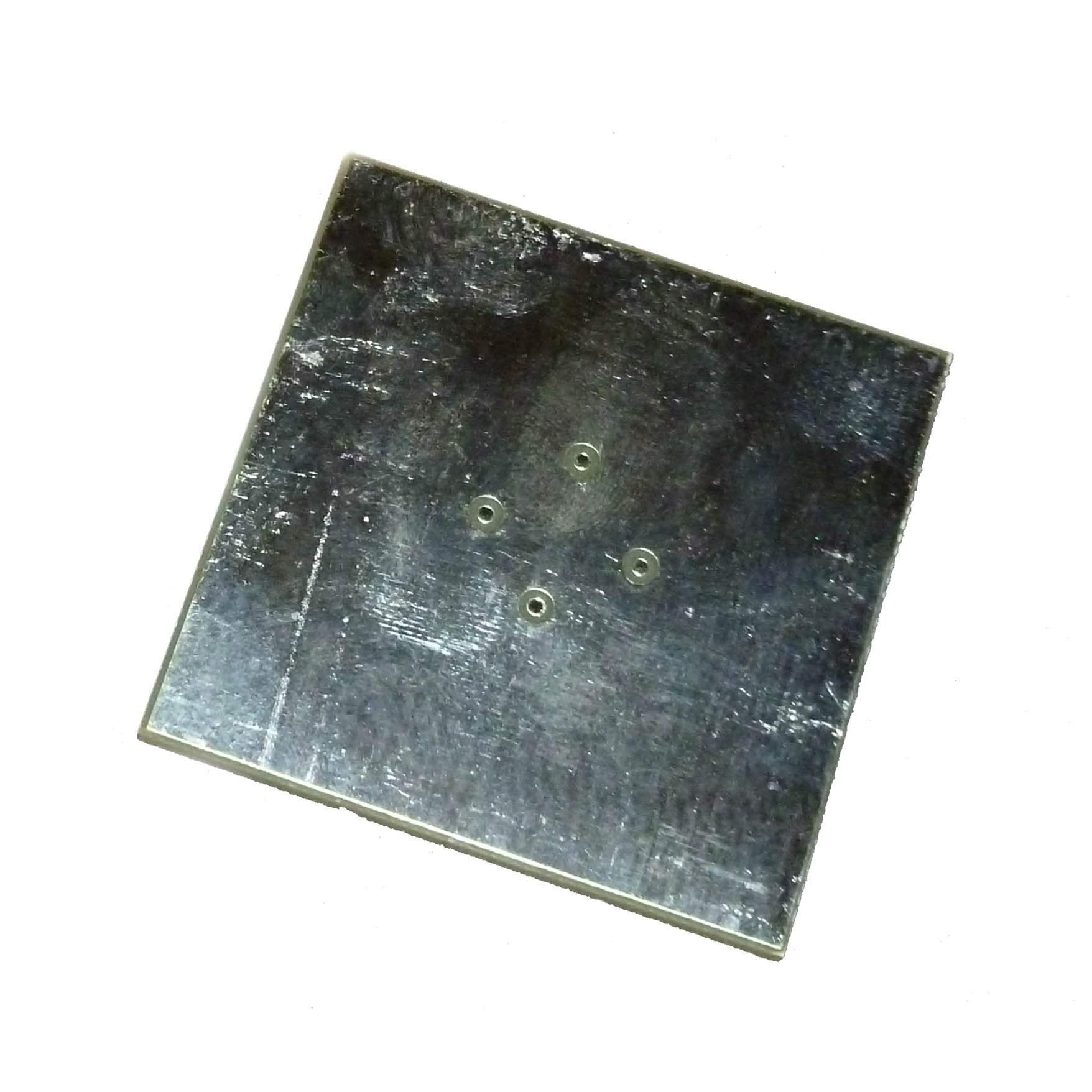

Antenne sur circuit imprimé WA5VJB single Patch pour 2.4Ghz avec polarisation circulaire gauche LHCP ou circulaire droite RHCP et un gain de 6dBi.

Cette antenne est compatible pour une utilisation en émission 2400Mhz sur le transpondeur étroit (NB) du satellite radioamateur QO-100, avec une puissance en émission de 5W et une antenne parabole de 80cm minimum.

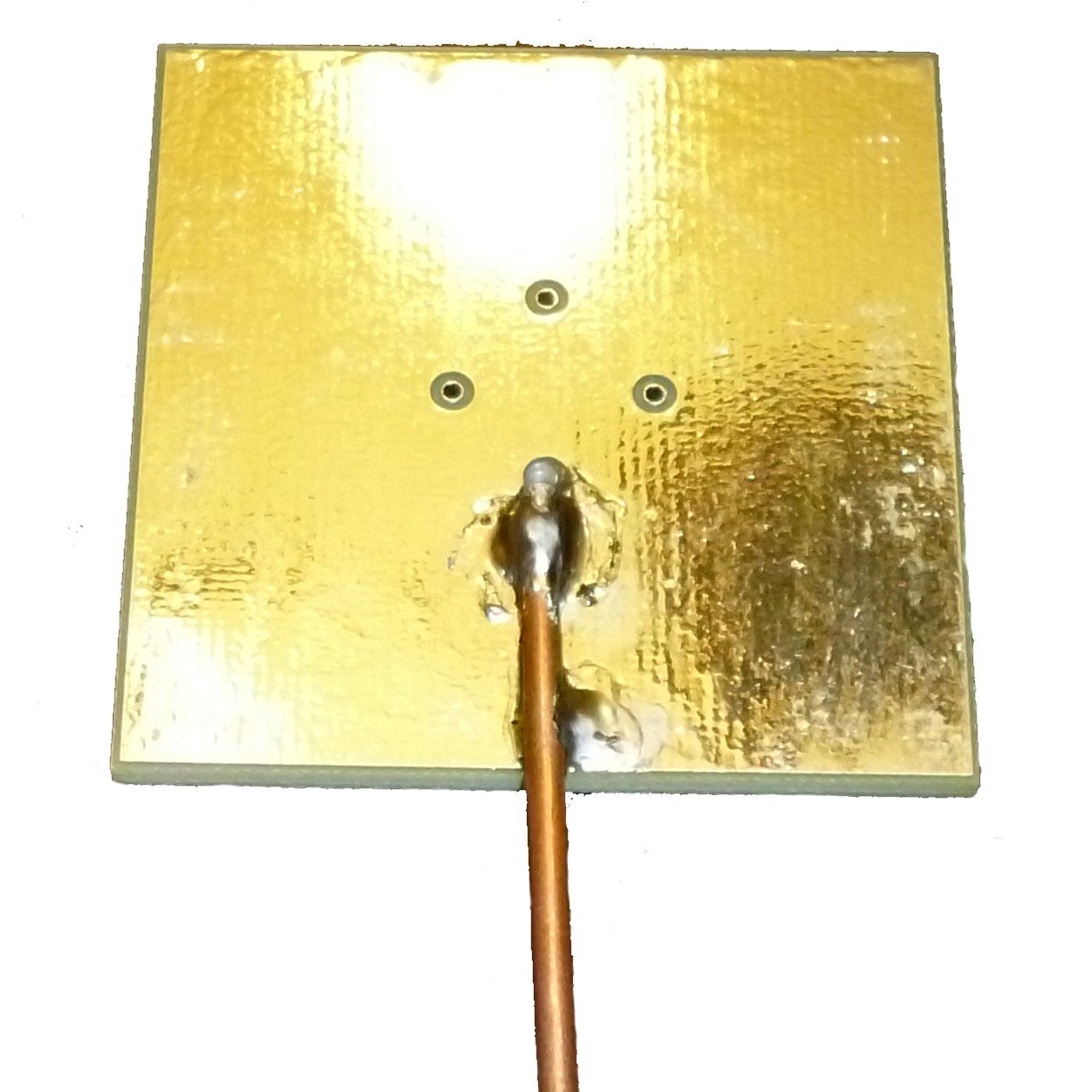

L'antenne est livrée sans connecteur (fil à souder). Cette antenne patch peut être utilisée selon 4 polarisations différentes (cf. ci-dessous).

Polarisation : LHCP (circulaire gauche pour QO100) et RHCP (circulaire droite)
Fréquences : 2400-2450 MHz
Type antenne : Patch
Nombre d'éléments : 1
Gain : 6dBi
Conception radioamateur : WA5VJB
Dimensions : 54x46mm

Poids : 19 grammes

Plus de détails

13,50 € TTC

En stock

Commandez avant 10:00 demain pour une livraison estimée entre le mercredi 20 janvier et jeudi 21 janvier avec Chronopost EXPRESS

En savoir plus

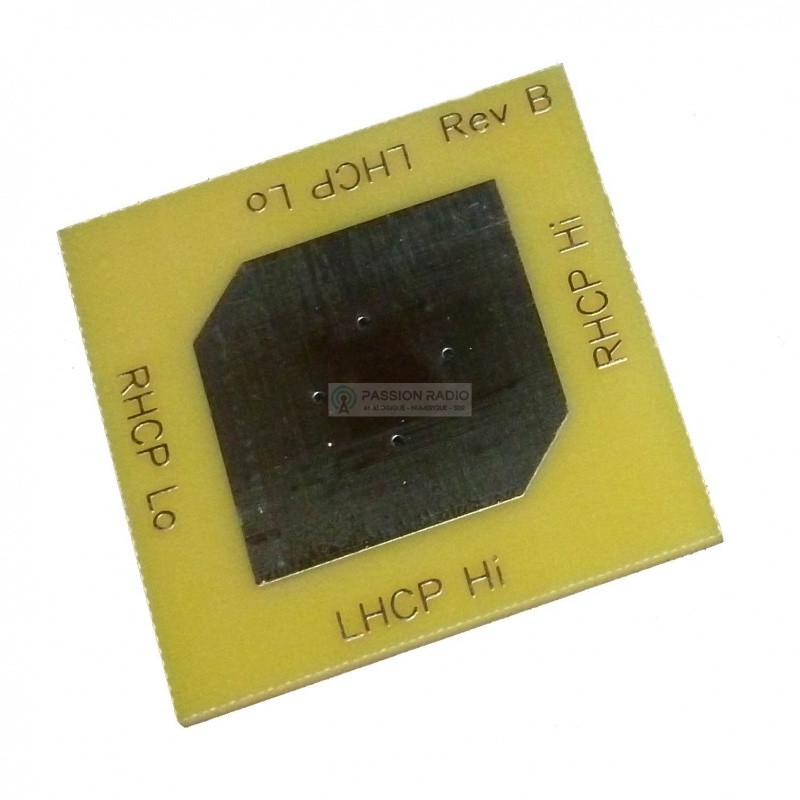

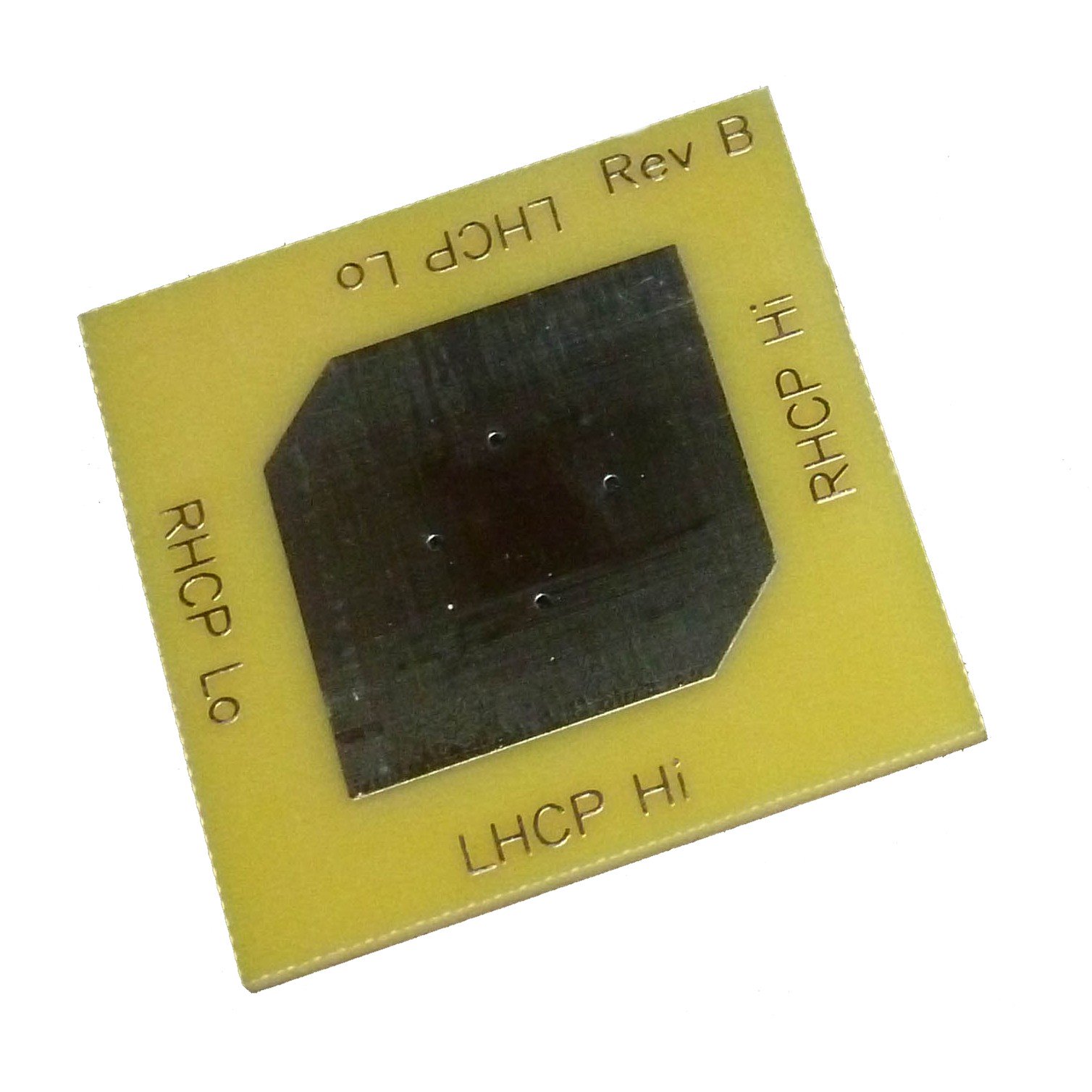

Cette antenne patch 2.4Ghz peut être utilisée selon 4 polarisations différentes :

LHCP Lo : Polarisation circulaire gauche, faible impédance 50 Ohms - Pour QO-100
LHCP Hi : Polarisation circulaire gauche, haute impédance
RHCP Lo : Polarisation circulaire droite, faible impédance 50 Ohms
RHCP Hi : Polarisation circulaire droite, haute impédance

Accessoires

  • Cable coaxial 1,2, 5 ou 10m SMA Male et bout nu (KSR195)

    Cable coaxial 50 ohms à faible perte KSR195 5mm, pour une utilisation de 0 à 6Ghz et avec un connecteur SMA Male à une extrémité et sans connecteur à l'autre extrémité (bout nu à souder ou sertir).

    8,90 €
    En stock
  • Upconverter 2.4 Ghz DXpatrol MK3 pour QO-100

    Le up-converter DXPatrol MK3 (V3.0) pour QO-100 de CT1FFU, permet d'émettre depuis un poste HF, VHF ou UHF en 28/144/432/1296 Mhz vers le 2400Mhz (13cm) sur la voie montante du satellite QO-100 et le

    125,00 €
    En stock
  • Antenne POTY TX 2.4 Ghz et RX 10 Ghz pour QO100

    L'antenne POTY (Patch Of The Year - Patch de l'année) est une antenne bi-bande 2.4 Ghz /10 Ghz, polarisée circulaire gauche LHCP pour l'émission en 2400 MHz et une antenne cornet linéaire pour la

    41,90 €
    En stock
  • Antenne PCB 2400-2450 MHz Yagi 5 éléments

    Antenne PCB WA5VJB Yagi 5 éléments pour 2.4Ghz avec un gain de 10dBi. L'antenne est livrée sans connecteur (fil à souder). Fréquences : 2400-2450 MHzType  YagiNombre d'éléments : 5Gain :

    16,50 €
    En stock
  • Antenne Quad Patch 2400-2480Mhz WIFI

    Antenne PCB wifi sur circuit imprimé WA5VJB Quad Patch pour 2.4 Ghz avec un gain de 12dBi. L'antenne est livrée sans connecteur (fil à souder). Fréquences : 2400-2480 MHz (wifi 2.4 Ghz)Type : Patch

    21,60 €
    En stock
  • Ampli RF 2400 MHz 20dB Analog Devices CN0417

    Le circuit ampli RF Analog Devices CN0417 est un petit amplificateur de puissance, alimenté par micro-USB, équipé d'un filtre passe-bande 2400 à 2500Mhz et optimisé pour fonctionner sur 2400 MHz avec

    55,20 € 69,00 € -20%
    En stock
  • Ampli RF EDUP EP-AB003 2400 MHz (8W) pour QO100

    Ampli RF EDUP EP-AB003 pour la bande amateur 2.4Ghz (13cm) de 8W théorique, est capable de délivrer une puissance effective de 3-4W max. avec une entrée de 100mW max. Ce matériel peut être utilisé

    58,00 €
    En stock
  • Antenne Dual Band Feed V2 2.4 & 10 GHz de DJ7GP pour Es'hail 2 / QO100

    Antenne Dual-band feed, bi-bande 2.4 Ghz /10 Ghz, version V2 polarisée circulaire LHCP pour l'émission sur 2400 MHz et réception sur 10500 MHz pour le satellite Es'hail 2 / QO100. La version 2

    99,90 €
    En stock
  • Pack QO-100 Transverter DXpatrol TX 2.4 Ghz RX 10 Ghz

    Le pack transverter QO-100 DX Patrol inclut les principaux éléments pour la réception stable sur 432Mhz de la voie descendante 10Ghz et pour l'émission depuis 28, 144, 430 ou 1296Mhz vers la voie

    349,00 €
    En rupture, disponible sous 3 à 4 semaines
  • Amplificateur RF 2400 Mhz 100mW pour QO-100 et Upconverter F1OPA

    Ce matériel amplificateur de puissance avec un gain de 30dB est destiné à fonctionner principalement avec le upconverter 144/432Mhz - 2400 MHz F1OPA pour trafiquer sur la voie montante du satellite

    53,00 €
    En rupture de stock, disponible sous 10-15 jours
  • Pack QO100 UPconverter 144/432Mhz - 2.4Ghz 100mW F1OPA

    Le pack QO100 F1OPA comprend un upconverter 144/432Mhz > 2.4Ghz, un ampli driver de 100mW (réel), filtre SAW passe-bande 2.4Ghz (inclus dans le converter et l'amplificateur), pour le trafic sur la

    139,00 €
    En rupture de stock, disponible sous 10-15 jours
  • NanoVNA V2 Analyseur VNA 50KHz à 3000MHz fiche N ou SMA + boitier métal

    Le NanoVNA V2 SAA2N est un analyseur d'antenne et de réseau vectoriel (VNA) qui couvre les bandes HF, VHF et UHF de 50 KHz à 3000 MHz, avec connecteur de type N ou SMA et un boitier en métal. Il

    79,00 €
    En stock

Avis

Cliquez ici pour donner votre avis

Questions



Pascal le 23/04/2020
Question :

Le site amsat-dl.org dit ceci : Uplink polarisation is RHCP (right-hand circular polarization). Et a propos de l'antenne patch, vous annoncez : Polarisation : LHCP (circulaire gauche pour QO100) ? Qui a raison ?

Réponse :

Les 2 sont justes, tout dépend de l'angle de vue :)


La polarisation pour attaquer le satellite Oscar 100 est bien en circulaire droite (RHCP).

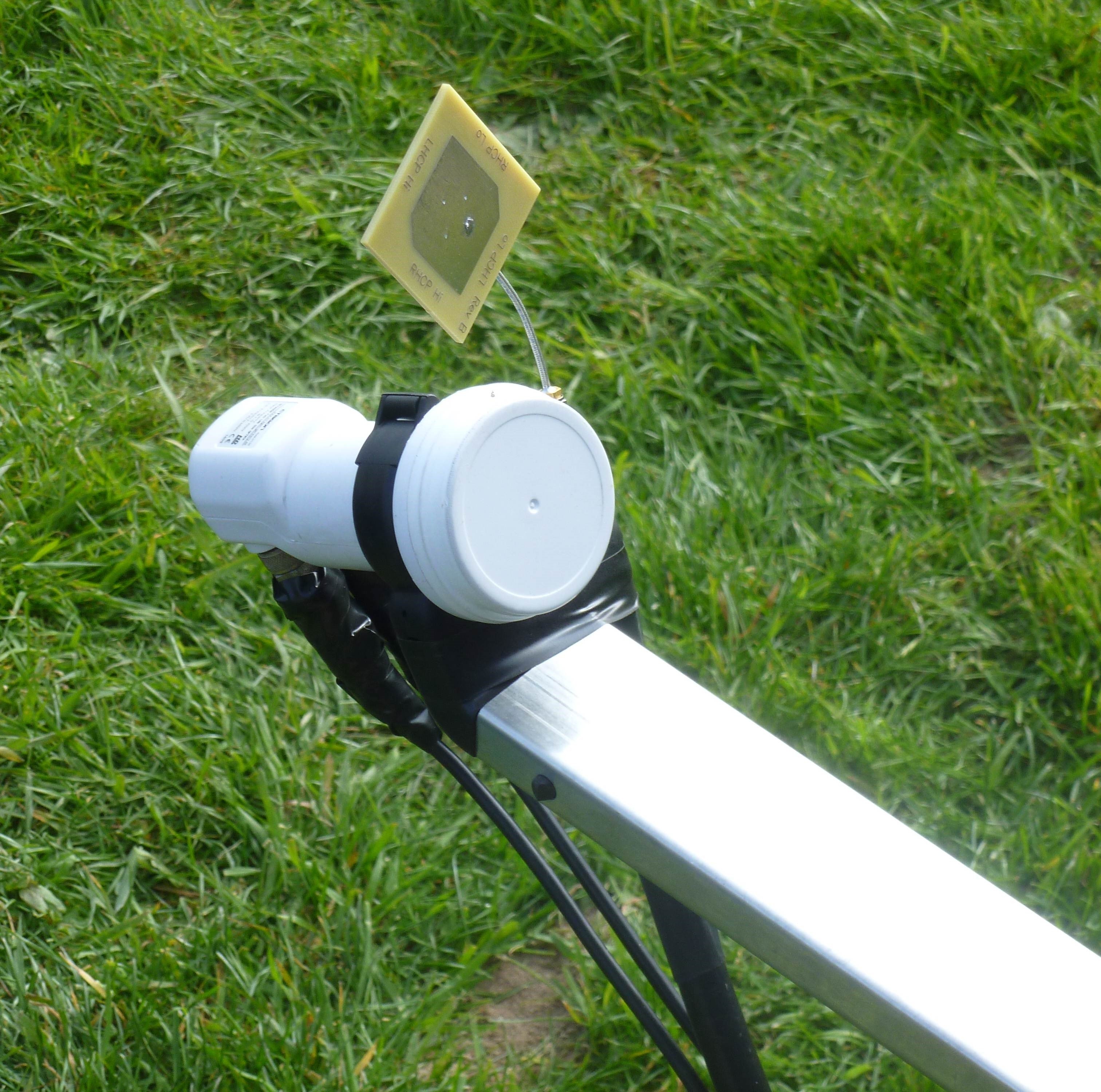

En pointant l'antenne patch circulaire gauche (LHCP) vers la parabole, le signal réfléchi par la parabole vers le satellite s'inverse et devient en circulaire droite (RHCP).


En résumé : Si vous pointez le patch directement vers le satellite il faut le faire en RHCP, si vous le pointez vers la parabole il faut le faire en LHCP (recommandée pour bénéficier du gain de la parabole).
