NanoVNA V2 Analyseur VNA 50KHz à 3000MHz fiche N ou SMA + boitier métal

rating Aucun avis pour le moment

Le NanoVNA V2 SAA2N est un analyseur d'antenne et de réseau vectoriel (VNA) qui couvre les bandes HF, VHF et UHF de 50 KHz à 3000 MHz, avec connecteur de type N ou SMA et un boitier en métal.

Il permet de mesurer les paramètres S11 et S21, le rapport d'ondes stationnaires SWR d'une antenne, le diagramme de Smith et de phase.

Disponible en 2 versions :

SAA2N dotée d'un écran tactile TFT 4" (10,1cm), de connecteurs fiche N et d'une batterie 3000 mAh incluse.

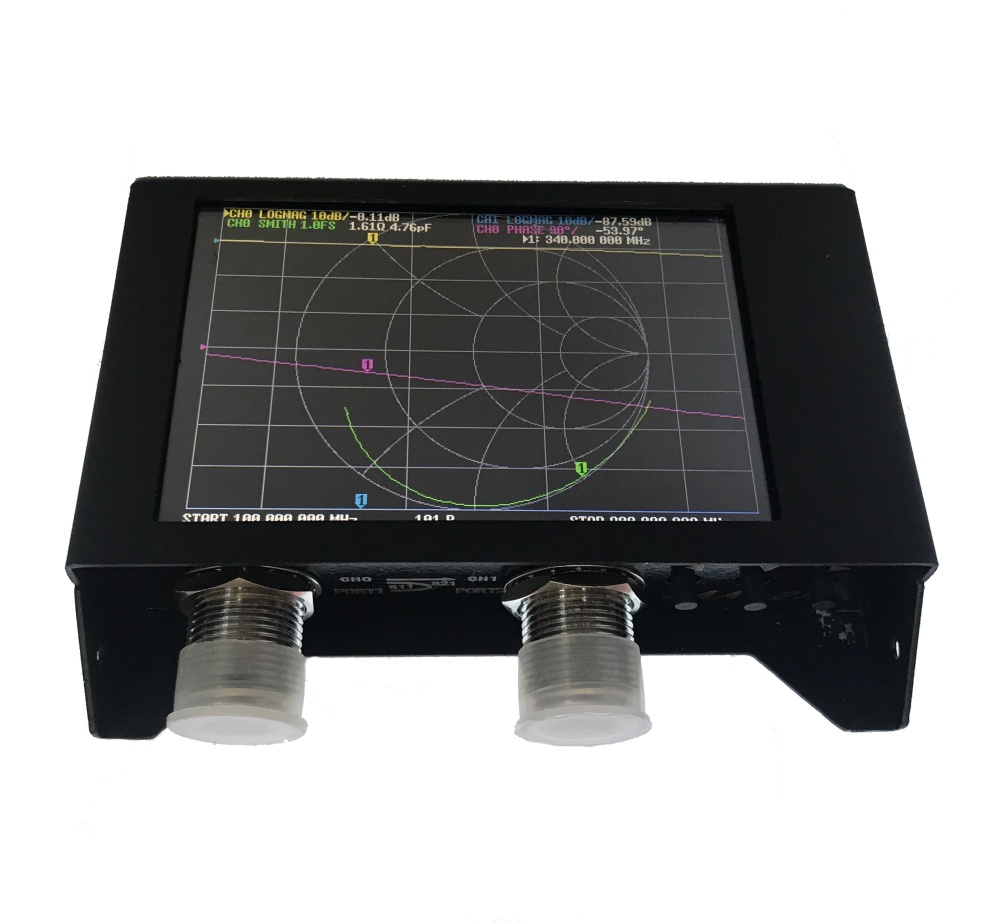

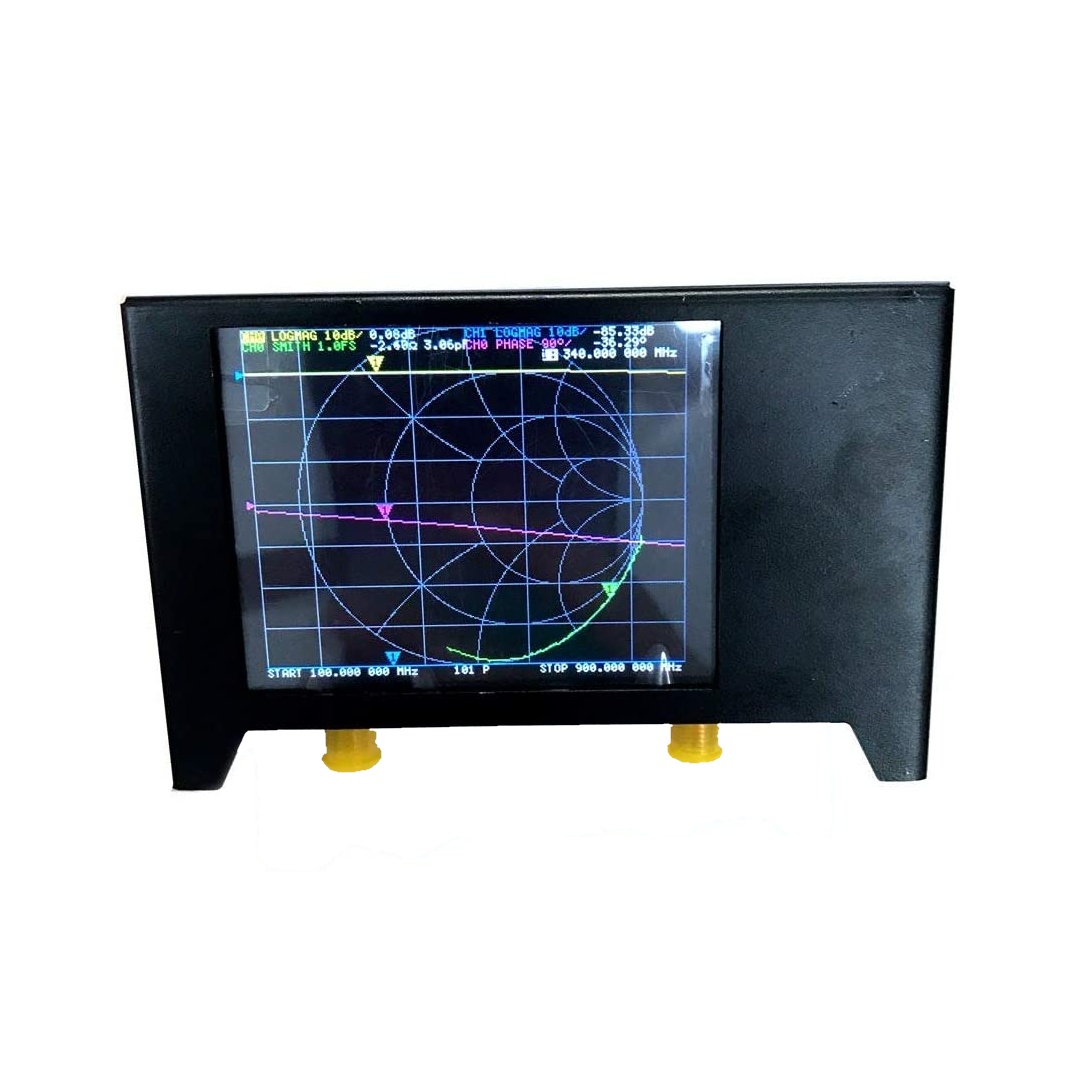

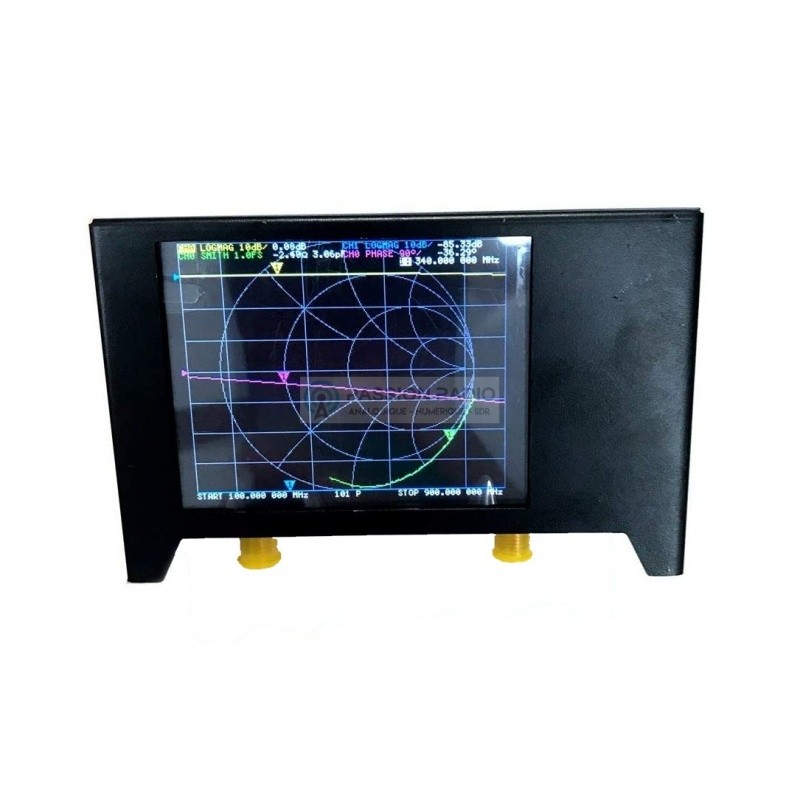

S-A-A-2 dotée d'un écran tactile TFT 2.8" (7,1cm), de connecteurs fiche SMA et d'une batterie 2000 mAh incluse.

Compatible Windows et Linux. Livré avec le firmware v2.2.

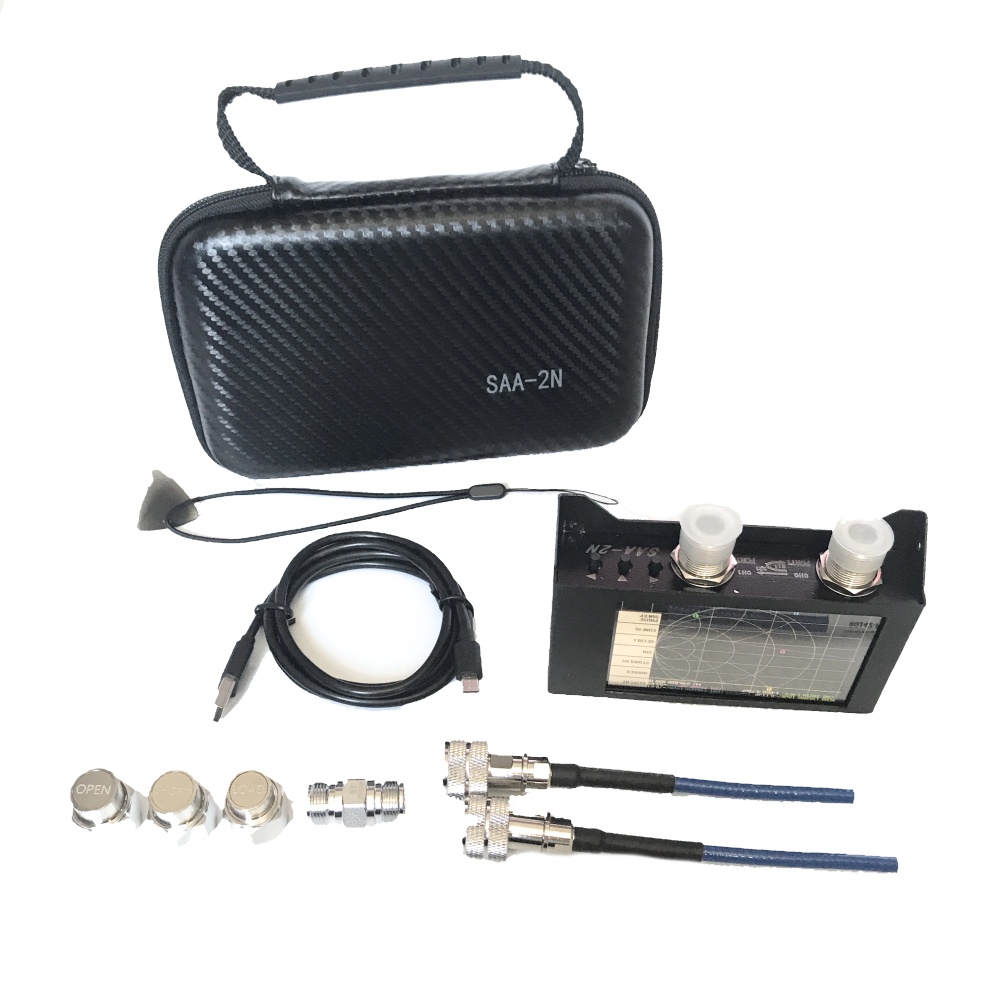

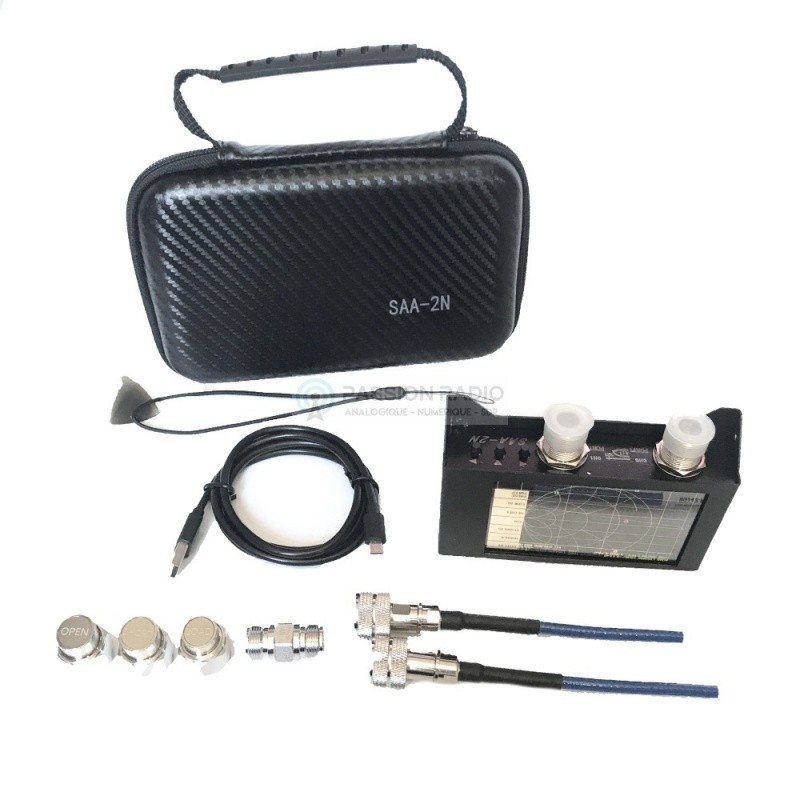

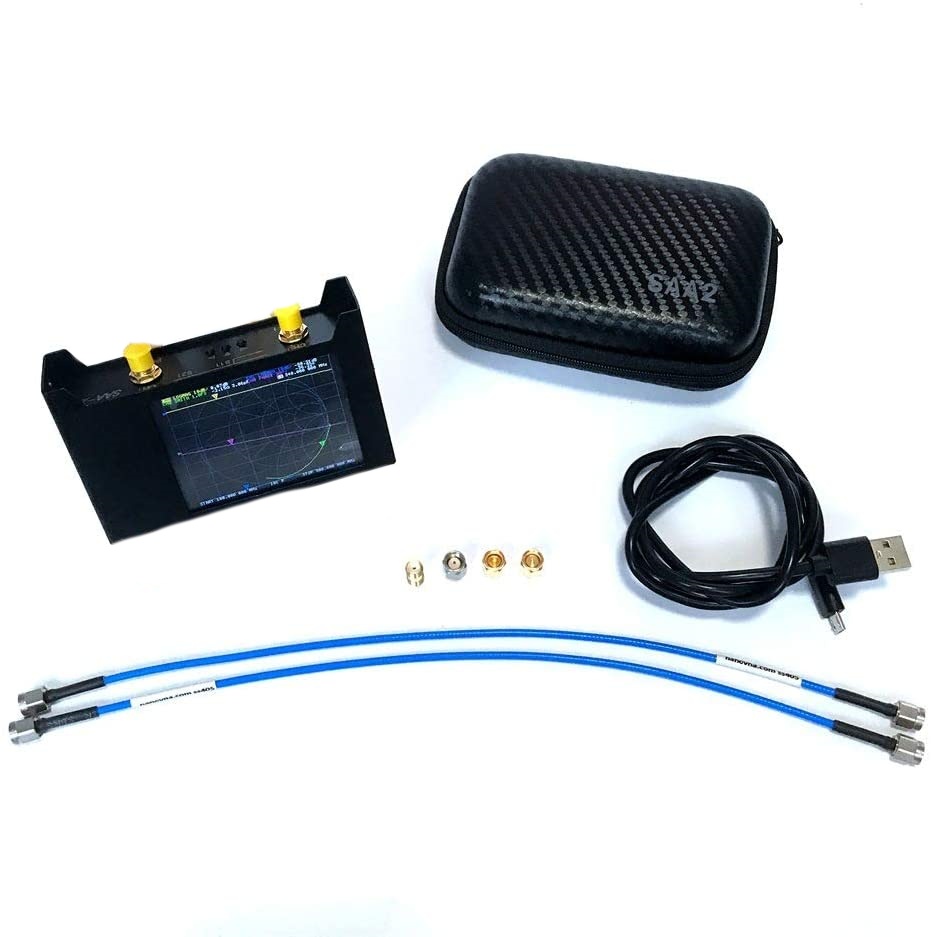

Livré avec : 1 NanoVNA V2 SAA-2N (fiche N) ou S-A-A-2 (SMA) en boitier métal, 1 batterie incluse, 1 kit de calibration fiche N ou SMA selon le modèle (1 charge fictive 50Ω, 1 circuit ouvert, 1 court-circuit), 1 câble d'alimentation Micro-USB,  2 câbles N Male RG142 de 50cm, 1 adaptateur N Male - N femelle, 1 étui de rangement. Manuel en anglais à télécharger ci-dessous.

Ce matériel n'est plus disponible et remplacé par le NanoVNA-F V2.

Plus de détails

Ce matériel n'est plus disponible

  • Ecran 2.8" (7.1cm) avec SMA
  • Ecran 4" (10.1cm) avec N

Télécharger

Drivers USB SAA2 Win

Drivers USB pour SAA2 et SAA2N pour Windows 20.65M

Firmware SAA2

Firmwares pour version S-A-A-2 avec connecteur SMA 119.7k

Firmware SAA2N

Firmwares pour version S-A-A-2N avec connecteur N 126.8k

Guide calibration SAA-2N (EN)

Comment calibrer le SAA-2N avec le kit de calibration inclus, en anglais. 4.32M

Manuel utilisation VNA SAA2 (EN)

Guide d'utilisation, notice et manuel pour Nano-VNA V2 SAA2 par NC4BR, en anglais. 2.59M

Guide NanoVNA pour débuter (EN)

Guide 1.6 pour configurer et utiliser un NanoVNA, en anglais par Martin Svaco, 9A2JK. 3.59M

Fiche technique

Plage de fréquence : 50KHz à 3000MHz
Plage de mesure et dynamique : 70dB (50KHz-1500MHz), 60dB (1500-3000MHz)
Précision de fréquence : 0.5ppm
Tolérance en fréquence : 2ppm
Ecran : TFT 4 pouces ou 2.8 pouces - 320*480
Interface USB : Micro-USB
Boitier : Métal
Mesure SWR : < 1.1
Connecteur entrée : N femelle sur la version écran 4" ou SMA femelle sur la version écran 2.8"
Alimentation : USB 5V ou via la batterie incluse
Consommation maximum : 300mA en fonctionnement et 1A en charge
Nombre de points de balayage : 201 depuis le nanovna ou 1024 via USB
Version firmware installé : v2.2
Logiciel et OS compatible : NanoVNQ-QT et Nanovna-saver pour Windows 7, 8, 10 et Linux
Manuel en anglais de OwOComm sur Github : https://github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf
Garantie 2 ans

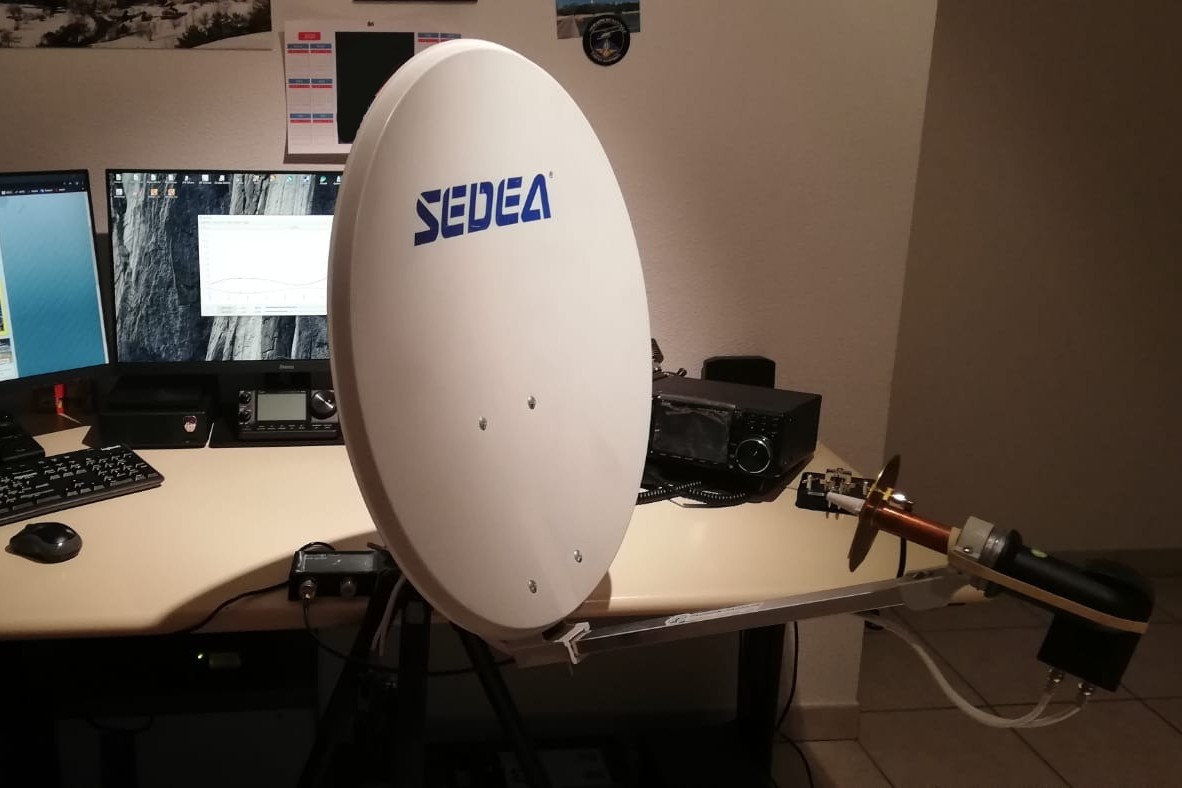

Exemple mesure ROS antenne POTY par F4EGG

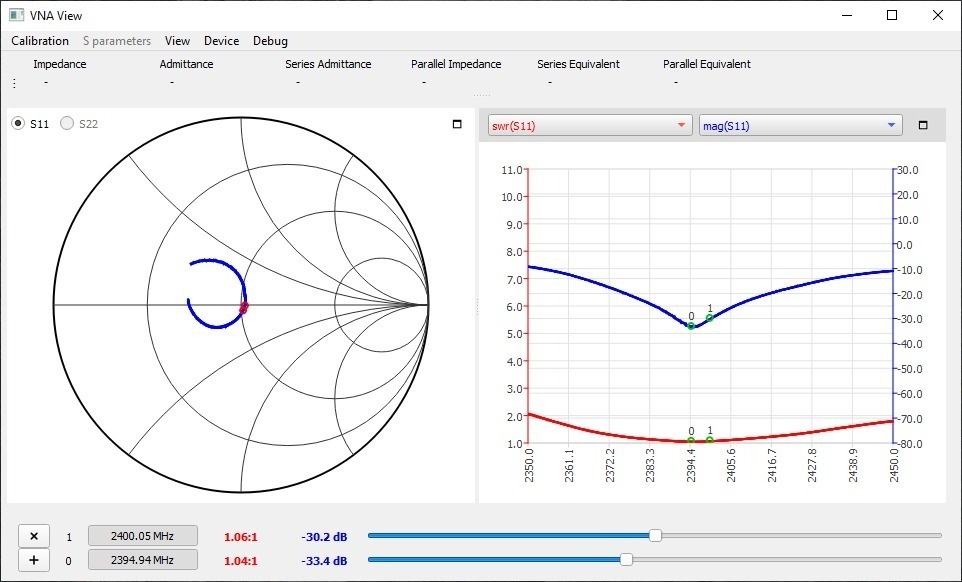

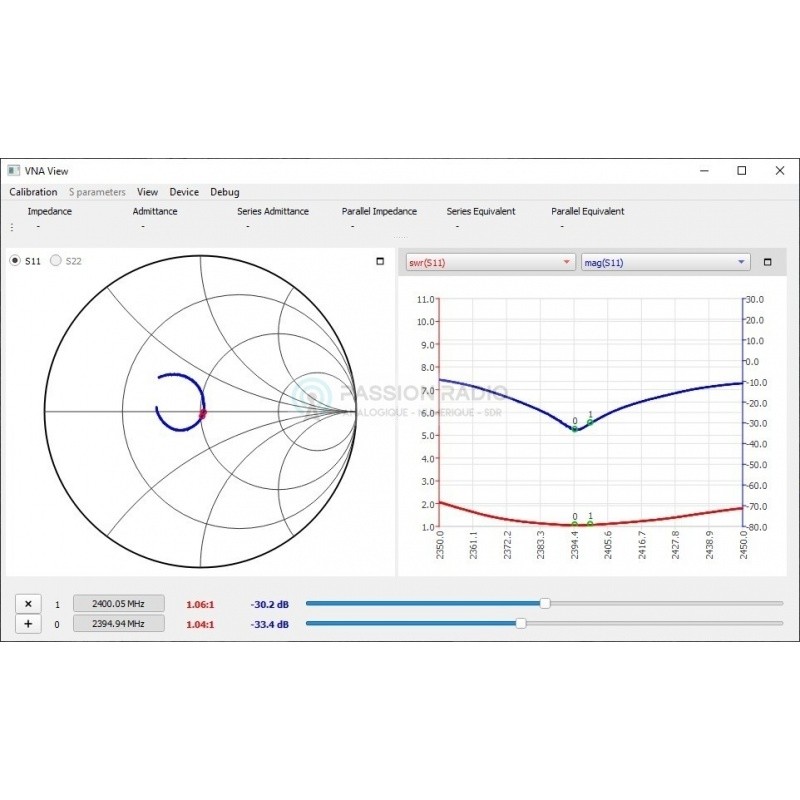

Courbe du ROS (SWR) de l'antenne POTY en 2.4 Ghz, mesuré avec le Nanovna V2 SAA2N, à la station QO-100 de Thierry F4EGG :

ROS SWR POTY
