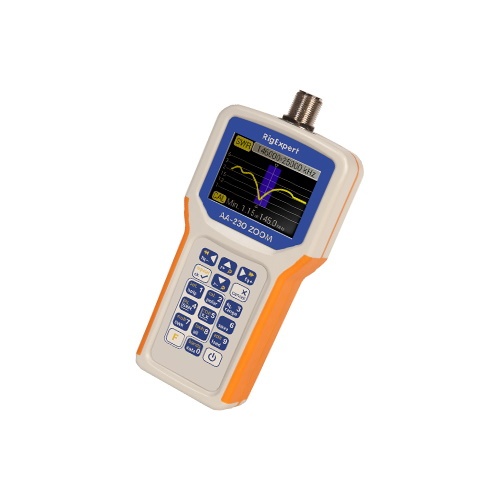

Analyseur RigExpert AA-230 ZOOM Bluetooth 100 kHz à 230 MHz

Imprimer

L'analyseur d'antenne RigExpert AA-230 ZOOM avec Bluetooth 4.0, permet de mesurer le ROS, l'affaiblissement de retour, l'affaiblissement du câble, dans la gamme de fréquences de 100 kHz à 230 MHz. La fonction ZOOM intégrée rend les mesures graphiques plus efficaces.

Vérification d'une antenne, accorder une antenne, comparaison des caractéristiques d'une antenne avant et après un événement spécifique (pluie, ouragan, etc.), réalisation de filtres RF et mesure de leurs paramètres, test de câble coaxiaux et localisation de défauts, mesure de la perte de câble, de l'impédance caractéristique, et mesure de la capacité ou de l'inductance de charges réactives.

Compatible avec une utilisation via smartphone Android OS (version 6.0 et supérieure) via Bluetooth et via USB sur PC.

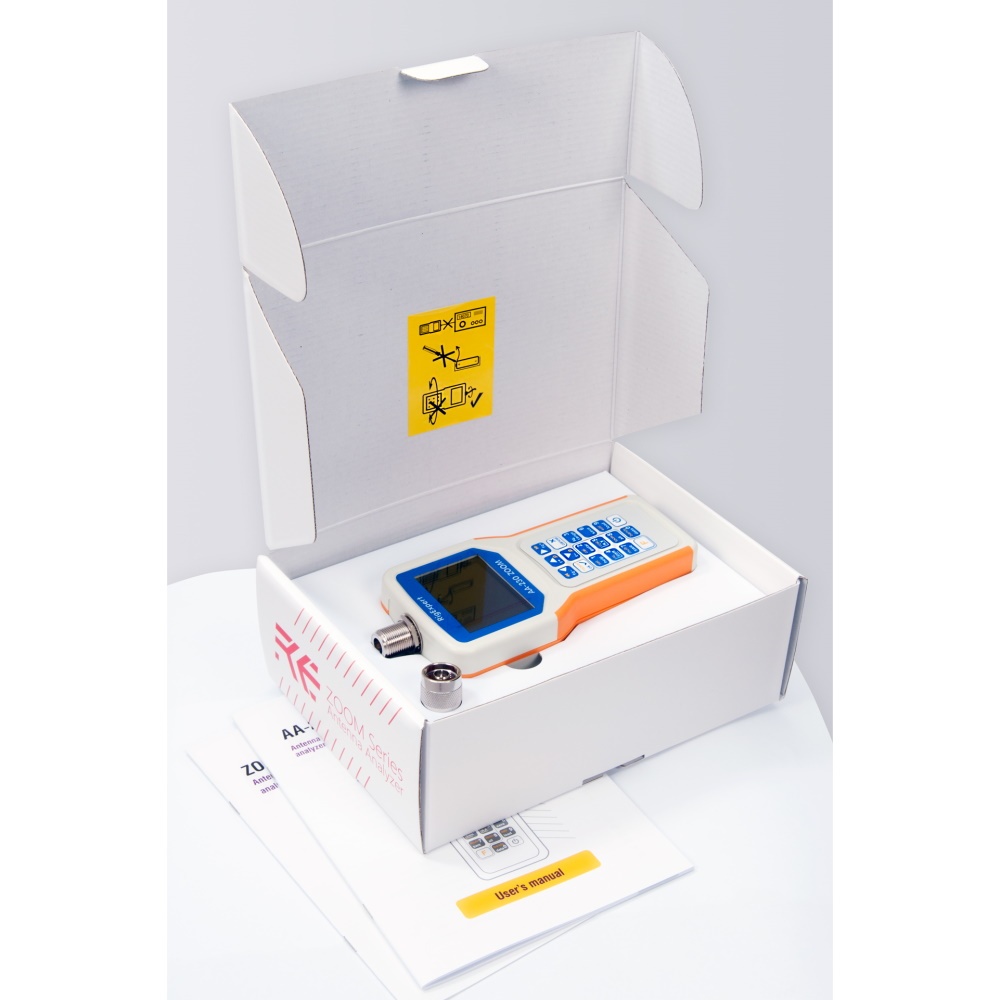

Livré avec : 1 Rig Expert AA230 ZOOM Bluetooth, 1 adaptateur N male SO-239 femelle, 1 câble USB, 1 étui souple, 1 manuel d'utilisation, 1 lot de piles alcalines.

Plus de détails

Télécharger

Logiciel AntScope2 Windows

44.61M

Logiciel Flashtool RigExpert

20.88M

Manuel AA-230 ZOOM BLE (FR)

4.12M

Manuel AA-230 ZOOM BLE (ENG)

4.01M

Fiche technique

Gamme de fréquences : 0,1 à 230 MHz
Entrée de fréquence : Résolution de 1 kHz
Mesure pour les systèmes de 25, 50, 75 et 100 Ohms

Plage de mesure du TOS : 1 à 100 en mode numérique, 1 à 10 en mode graphique

Affichage du TOS : indicateur numérique ou analogique
Plage R et X : 0...10000, -10000...10000 en mode numérique, 0...1000, -1000...1000 en mode graphique

Modes d'affichage :
- TOS à une ou plusieurs fréquences
- TOS, perte de retour, R, X, Z, L, C à une seule fréquence
- Graphique TOS, 20 à 500 points
- Abaque R, X, 20 à 500 points
- abaque de Smith, 20 à 500 points
- Diagramme de l'affaiblissement de retour, 20 à 500 points
- Graphique TDR (Time Domain Reflectometer)
- Outils de câble (perte et impédance caractéristique)

Mémoire non volatile :
- 100 emplacements pour sauvegarder les résultats de mesure

Sortie RF :
- Type de connecteur : N male
- Forme du signal de sortie : carré
- Puissance de sortie : -10 dBm (à une charge de 50 Ohm)

Alimentation :
- 4 piles alcalines de 1,5 V, type AAA
- 4 piles Ni-MH de 1,2 V, type AAA*
- Max. 4 heures de mesure continue, max. 2 jours en mode veille lorsque des piles complètement chargées sont utilisées.
- Lorsque l'analyseur est connecté à un PC ou à un adaptateur CC avec prise USB, il est alimenté par les sources suivantes

Interface :
- Écran TFT couleur 290×220
- Touches 6×3 sur le clavier étanche
- Menus et écrans d'aide multilingues
- Connexion USB à un ordinateur personnel

Spécification Bluetooth v.4.0 (BLE). Compatible avec Android OS ver. 6.0 et supérieur.

Dimensions : 82 x 182 x 32 mm (3,2 x 7,2 x 1,3 in)

Température de fonctionnement : 0 à 40°C

Poids : 236 g
Garantie : 2 ans

Le RigExpert AA-230 ZOOM Bluetooth est fabriqué en Ukraine.

Schéma de la structure

Le diagramme de structure du Rig Expert AA230 ZOOM Bluetooth :
