Référence GPSDO V2 DXPatrol 10 Mhz OCXO avec écran Agrandir l'image

DX Patrol

QO100-DXPATROL-GPSDO-V2-1262

Neuf

Portugal

Référence GPSDO V2 DXPatrol 10 Mhz OCXO avec écran

rating Aucun avis pour le moment

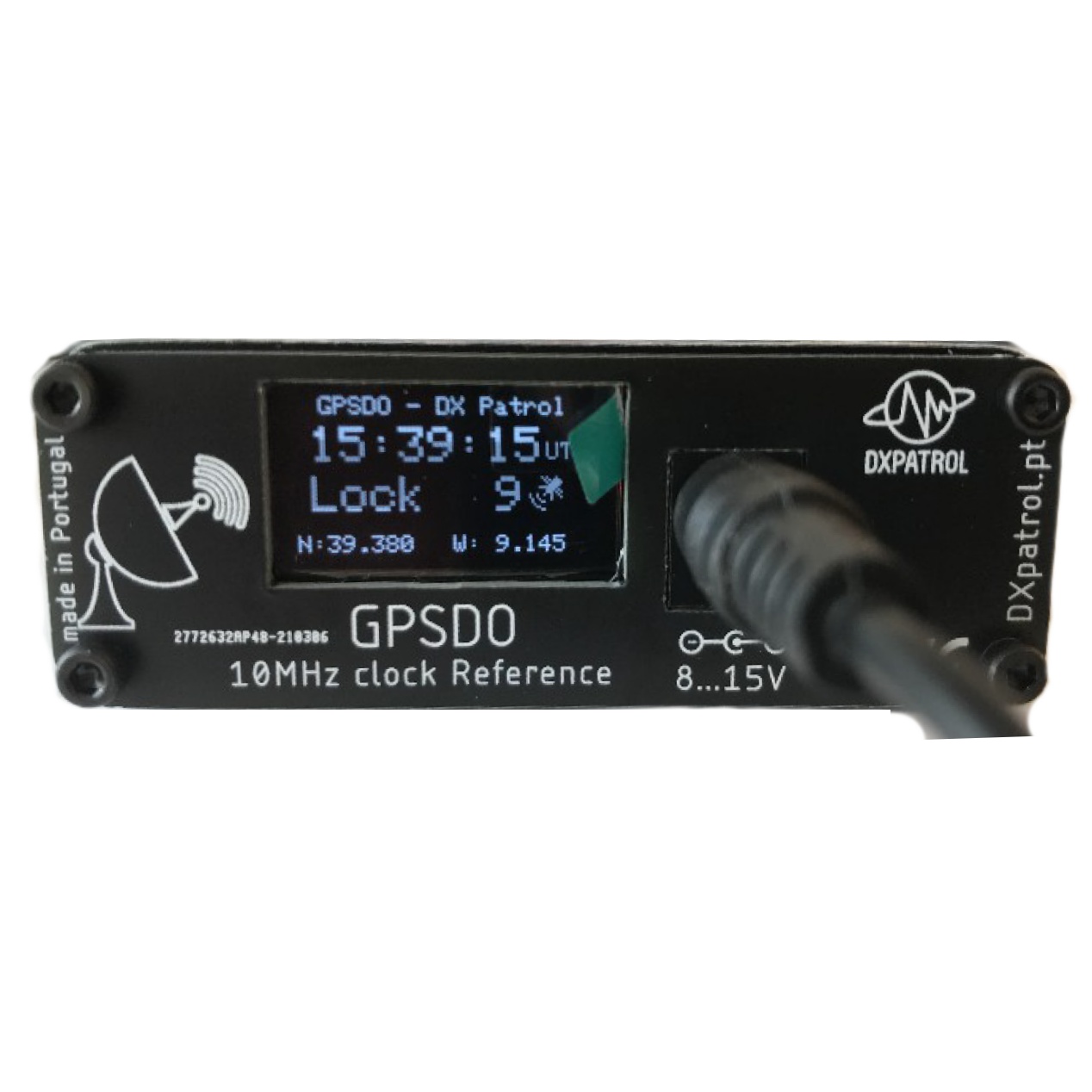

La nouvelle version GPSDO V2 DXPatrol (oscillateur discipliné GPS) de DX Patrol est doté d'un écran OLED pour afficher les coordonnées géographiques locales, l'heure de haute précision UTC, l'horloge et le nombre de satellites.

Equipé d'un récepteur GPS (U-Blox 7N) et d'un oscillateur 10 Mhz OCXO de très grande stabilité (0,05ppb*), discipliné grâce aux signaux satellites GNSS, GPS, Galileo ou Glonass.

En boitier métal, alimenté de 8V à 15V et avec 3 sorties 10Mhz avec connecteur SMA femelle et une puissance de sortie de 7dBm (~ 5mW).

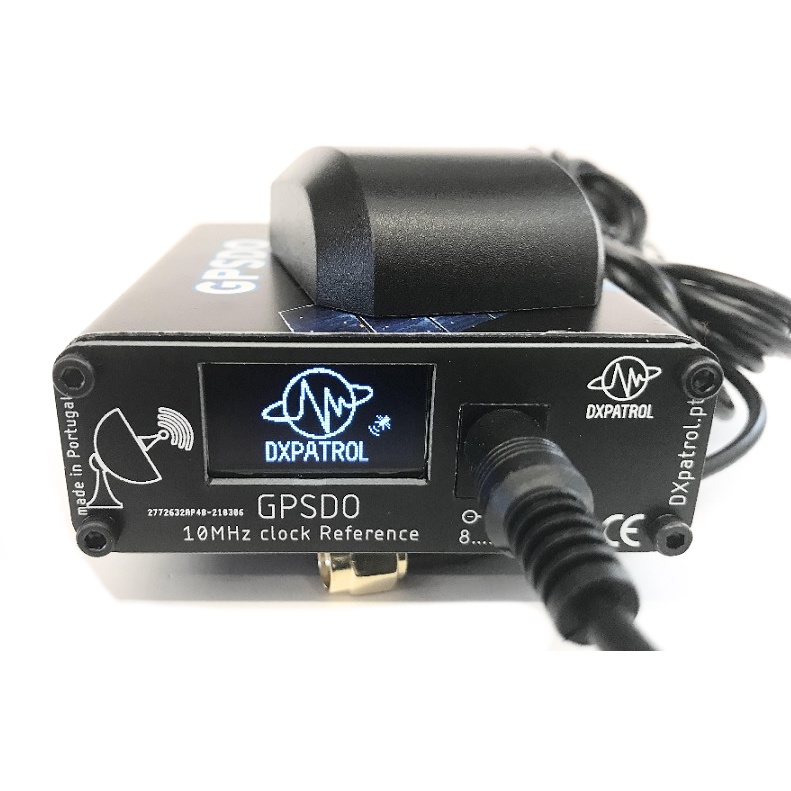

Livré avec : 1 DX Patrol GPS-DO V2, avec antenne GPS et câble, sans alimentation (en option câble USB Ripcord 9V ou 12V), manuel à télécharger ci-dessous (en anglais).

Plus de détails

Ce matériel n'est plus disponible

Télécharger

Fiche technique

Référence GPS-DO : 10 000 000 Hz
Récepteur satellite compatible : GPS, Galileo et Glonass

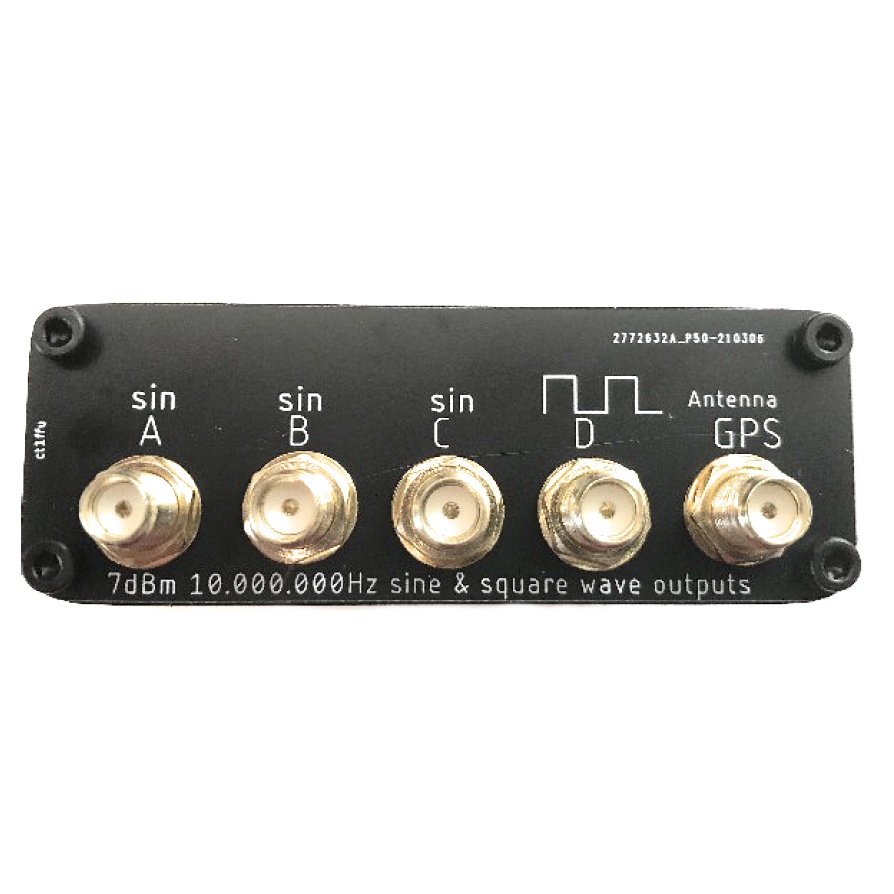

3 sorties 10MHz + 1 (signal carré)
Puissance : ~ 7dBm (5mW)
Connecteur RF : SMA femelle
Cycle de service 50%
Bruit de phase à 1 Hz -80dBc / Hz
Bruit de phase à 10 Hz -120dBc / Hz
Bruit de phase à 1 KHz -145dBc / Hz
Bruit de phase à 10 KHz - 150dBc / Hz
Deuxième harmonique <51 dBs
Troisième harmonique <56 dBs
Temps de mise en marche : Environ 5 minutes
Plage de température d'utilisation : 0°C à 75°C
Température de fonctionnement : 50°C (OCXO)
Tension d'alimentation : 8V à 14V CC (fourni sans alimentation - en option)
Connecteur alimentation :  Jack standard 5.5mm
Courant consommation : 600mA à l'allumage, 270mA après verrouillage OCXO (5 minutes)
Indication d'acquisition GPS par LED (LED verte = signal GPS et signal OCXO acquis, LED rouge en attente d'acquisition
Dimensions : 84 x 71 x 25 mm

Un GPSDO est un appareil utilisé pour assurer la stabilité et la précision dans le domaine des hyperfréquences, qui nécessitent une précision importante, comme par exemple pour l'activité radioamateur sur le satellite QO100.

Cette référence horloge GPS-DO peut également être utilisée comme source de synchronisation, via les signaux horaires des satellites, afin de fournir une précision de position, pour la navigation et les applications GPS.

Le récepteur GPS U-Blox intègre une mémoire Flash programmée pour que le synthétiseur génère une fréquence de 1000 PPS sur sa sortie.

En raison de la très forte gigue des modules, la netteté du signal est améliorée avec un déclencheur Schimtt pour obtenir une onde carrée propre à 1 kHz.

Ce GPS-DO est programmé en mode Hotstart. Cela signifie que même sans antenne branchée, ni de signal GPS reçu, le GPSDO aura encore un signal 10Mhz juste et précis sur ses sorties.

Dans le cadre du fonctionnement normal de l'oscillateur OCXO, il faut compter environ 5 minutes pour qu'il atteigne sa température nominale de fonctionnement d'environ 50°C. Il est tout à fait normal que le boitier GPSDO DXPatrol chauffe lors de son utilisation.

* La stabilité dépend de différents facteurs dont notamment le changement de température.

Stabilité à court terme 0,05 PPB/seconde
Stabilité en température : 10 PPB
Stabilité en charge : 2 PPB
Vieillissement : 0,5PPB/jour, 100PPB/an, 0,4 PPM 10ans
