Opera Cake Commutateur d'antenne automatique 8 ports pour HackRF One

Aucun avis pour le moment

Imprimer

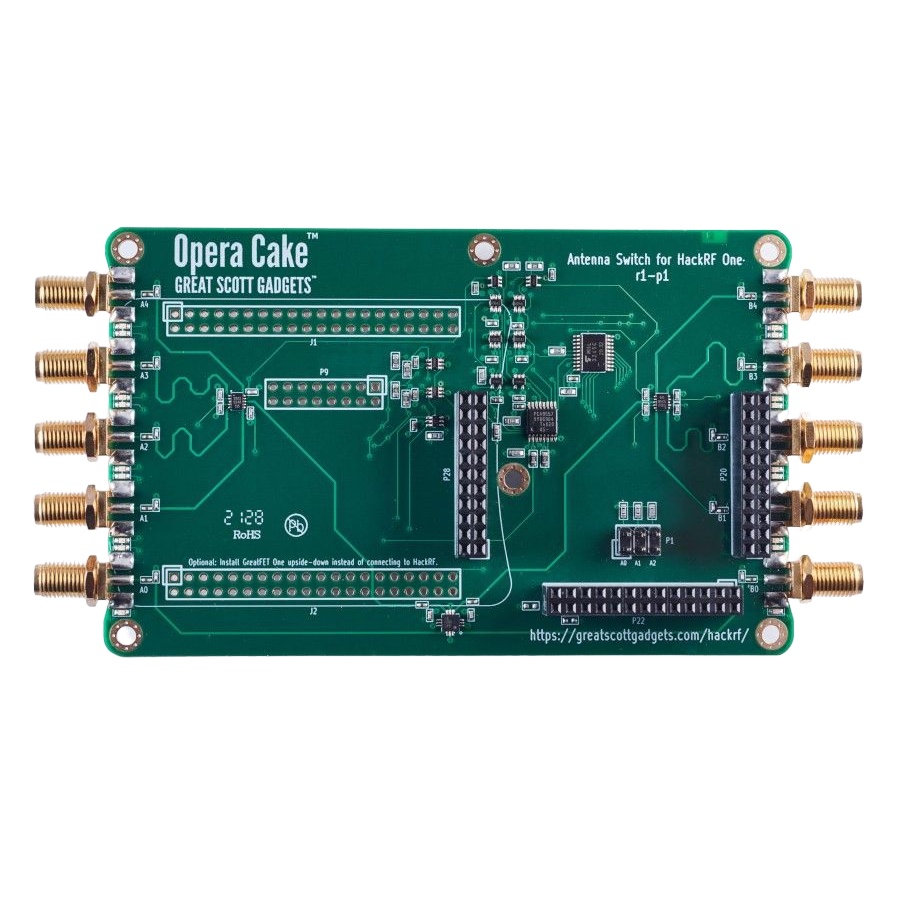

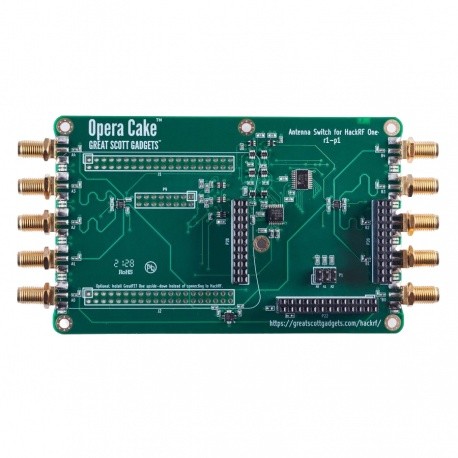

Opera Cake est une carte additionnelle de commutation d'antenne pour la carte de développement SDR HackRF One.

Ce commutateur d'antenne peut être configurée avec un logiciel en ligne de commande pour une commutation de port d'antenne automatique basée sur la fréquence ou le temps ou bien commuté manuellement.

La carte possède 2 ports primaires en SMA femelle, chacun connecté à l'un des 8 ports secondaires en SMA femelle, et est optimisée pour être utilisée comme une paire de commutateurs 1x4 ou comme un seul commutateur 1x8. Sa gamme de fréquences recommandée est de 1 MHz à 4 GHz.

Lorsque le HackRF One est utilisé pour transmettre, Opera Cake peut automatiquement acheminer sa sortie vers les antennes de transmission appropriées, ainsi que vers tout filtre externe, amplificateur, etc. Il n'est pas nécessaire de modifier le logiciel SDR existant, mais le contrôle total depuis l'hôte est disponible.

Ce commutateur améliore également l'utilisation du HackRF One comme analyseur de spectre. La commutation d'antenne fonctionne avec la fonction hackrf_sweep existante, qui peut balayer toute la gamme d'accord en moins d'une seconde. La commutation automatique au milieu du balayage permet l'utilisation de plusieurs antennes lors du balayage d'une large gamme de fréquences.

Documentation en ligne sur : https://hackrf.readthedocs.io/en/latest/opera_cake.html

Livré avec : 1 carte Opera Cake garantie d'origine Great Scott Gadgets et avec un câble USB haut débit inclus.
