EspoTek Labrador mini labo électronique 5 en 1

Imprimer

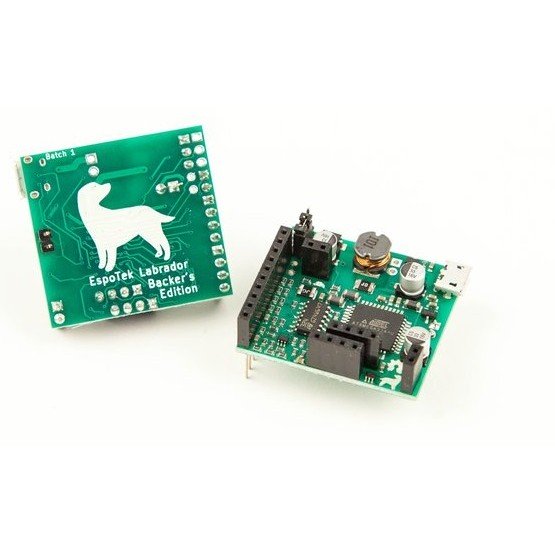

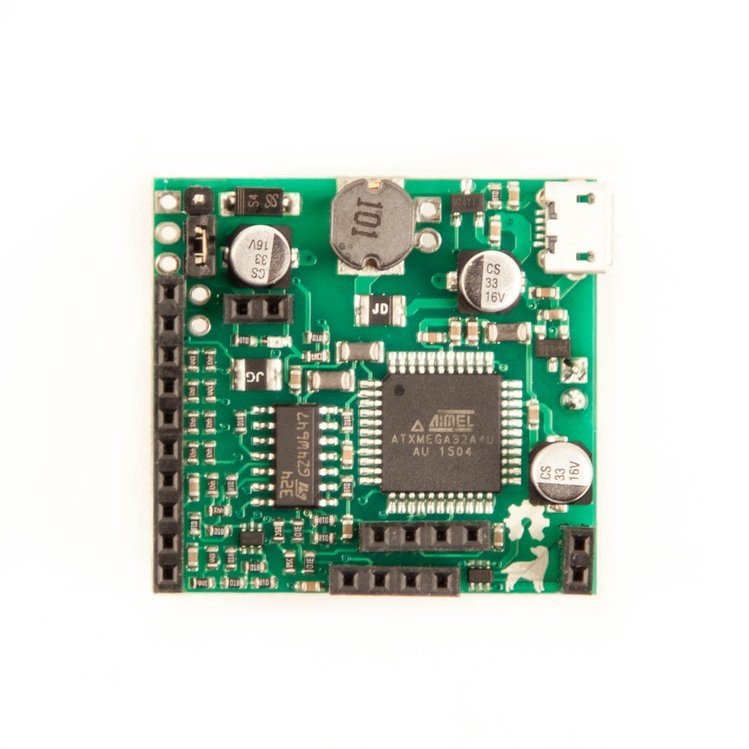

La carte EspoTek Labrador est un mini laboratoire électronique portatif, connecté par USB, il comprend un oscilloscope, un générateur de signal, une alimentation, un analyseur logique et un multimètre.

Oscilloscope (2 canaux, 750ksps)
Générateur de signaux (2 canaux, 1 MSPS par canal)
Alimentation (4,5 à 15 V, sortie 0,75 W max.)
Analyseur logique (2 canaux, 3 MSPS par canal)
Multimètre (V/I/R/C)

L'EspoTek Labrador se connecte à tout ordinateur PC (Windows, Mac ou Linux), Raspberry Pi ou smartphone/tablette Android via un câble USB OTG (non fourni).

Livré avec : 1 carte EspoTek Labrador, sans boitier, ni câble USB (en option).

Plus de détails

Fiche technique

Spécifications techniques EspoTek Labrador


Oscilloscope	Sample Rate	750ksps
	Bits per Sample	8, 12
	Bandwidth	~100kHz
	Input Voltage Range	-20V to +20V
	Input Impedance	1 MΩ
	No. of Channels	2
	Coupling	AC/DC
Générateur de signal	Waveform types	Sin, Square, Triangle, Sawtooth, Arbitrary
	Sample Rate	1Msps
	Sample Depth	512 samples per channel
	Output voltage range	0.15V to 9.5V
	Bits per Sample	8
	Max. Current	10mA³
	Output Resistance	50Ω
	No. of Channels	2
Alimentation	Voltage Range	4.5V to 12V
	Max. Power	0.75W
	No. of Outputs	1
	Source Impedance	Negligible
	Ripple Voltage	+-300mV%@10V 10mA +-700mV%@10V 100mA
Analyseur logique	Sample Rate	3Msps per channel
	Supported voltage	3.3V, 5V, 12V
	No. of Channels	2
Digital Output	Voltage	3.3V
	Source Impedance	50Ω
Multimètres	Input Impedance	1MΩ
	Measured Parameters	V, I, R, C
	Voltage Range	-20V to +20V
	Current Range	100uA to 10A
	Resistance Range	1 ohm to 100k
	Capacitance Range	10pf to 1mf
Plateforme	Windows	Windows 7, 8, 8.1 et 10 (32 & 64-bit)
	MacOS	10.10 (Yosemite) minimum
	Linux	Ubuntu 14.04 minimum. 32 and 64-bit supported.
	Android	Version 4.1 minimum

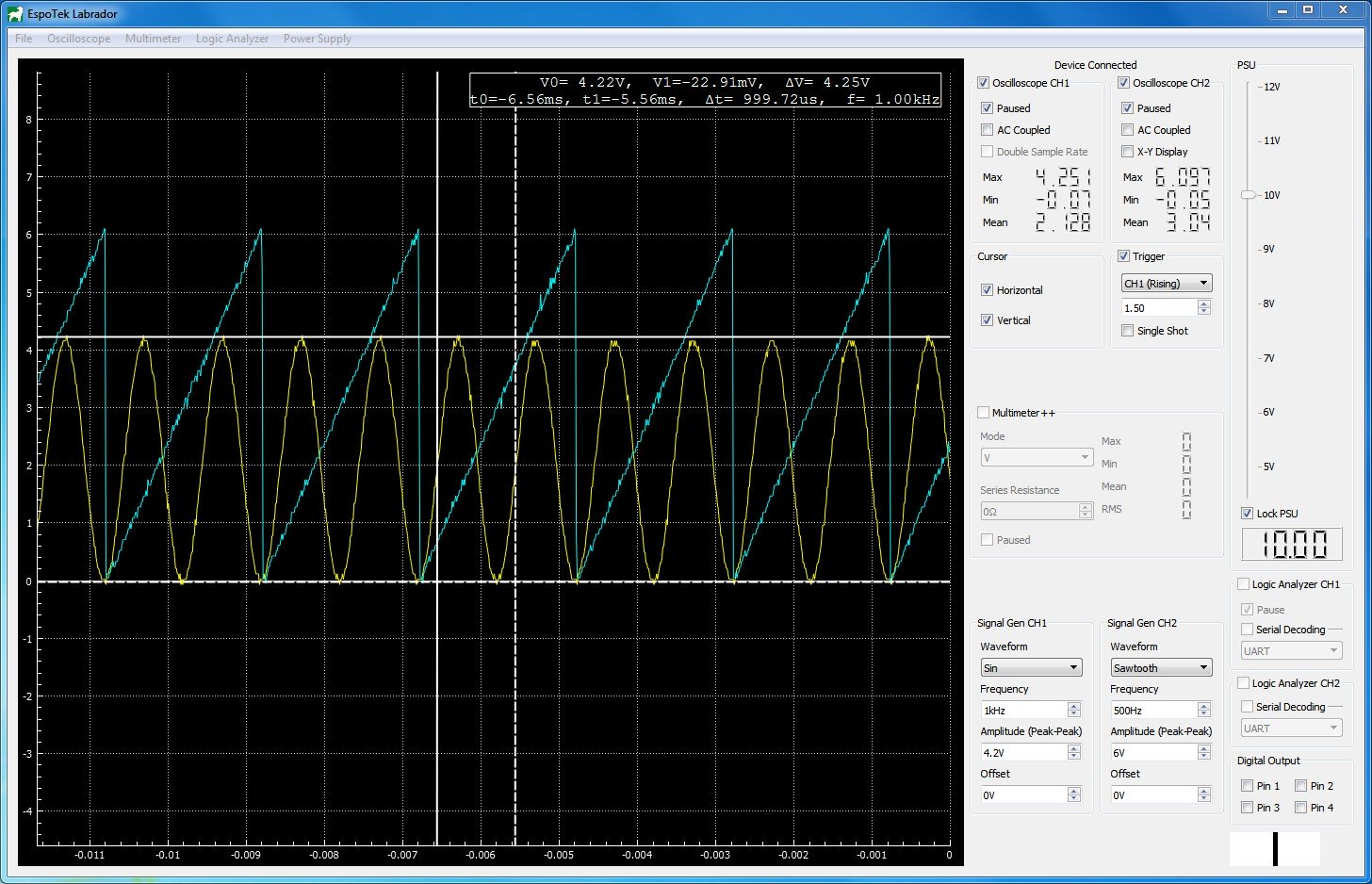

Documentation, WIKI et logiciel Windows, MacOS, Linux sur : https://github.com/EspoTek/Labrador/wiki

Application Android sur Google Play : https://play.google.com/store/apps/details?id=org.qtproject.example.Labrador&hl=fr

Tous les logiciels sont sous licence GPL et le matériel sous licence Creative Commons.
