LimeSDR mini RX & TX 10MHz - 3.5GHz Full-Duplex

Aucun avis pour le moment

Imprimer

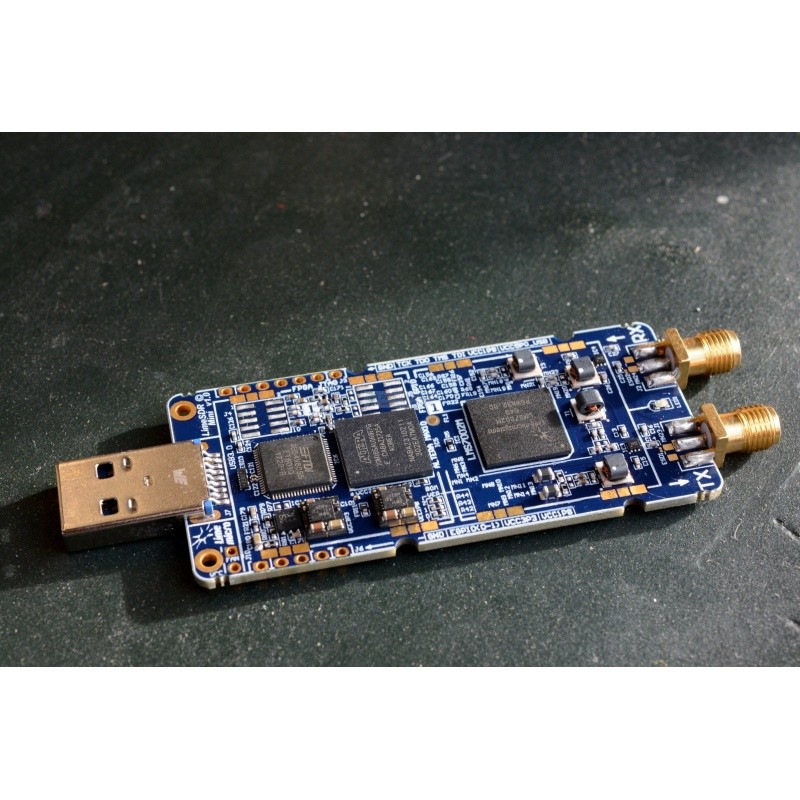

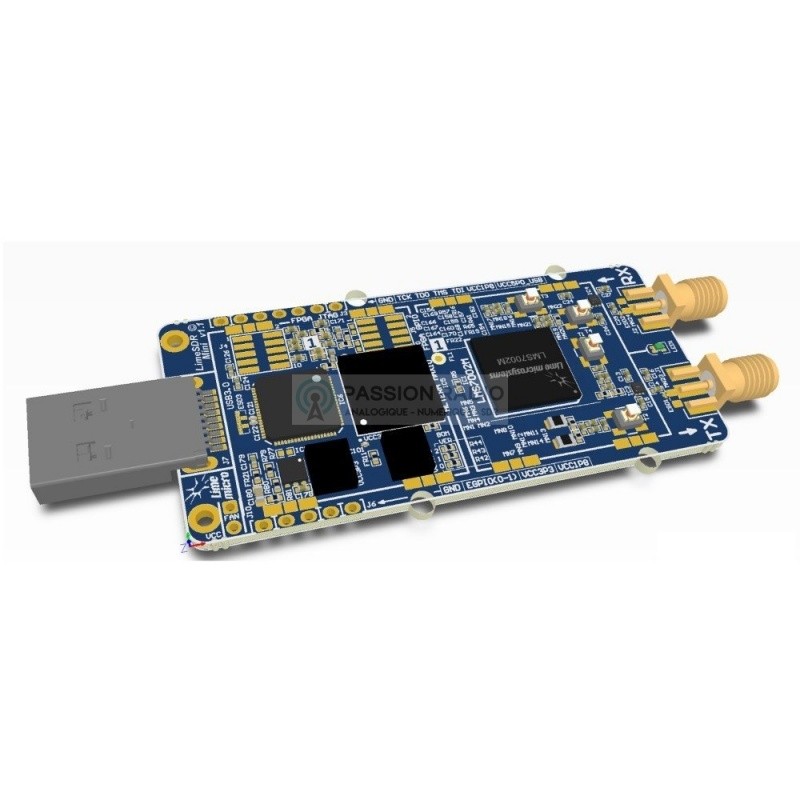

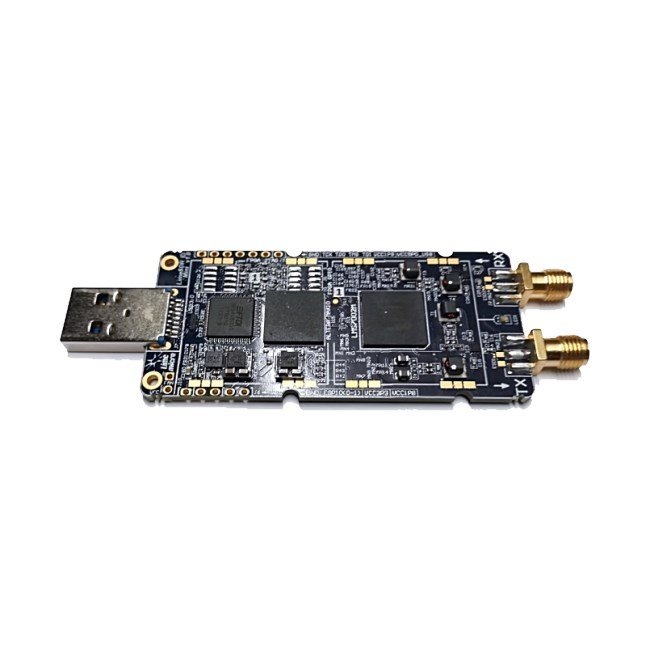

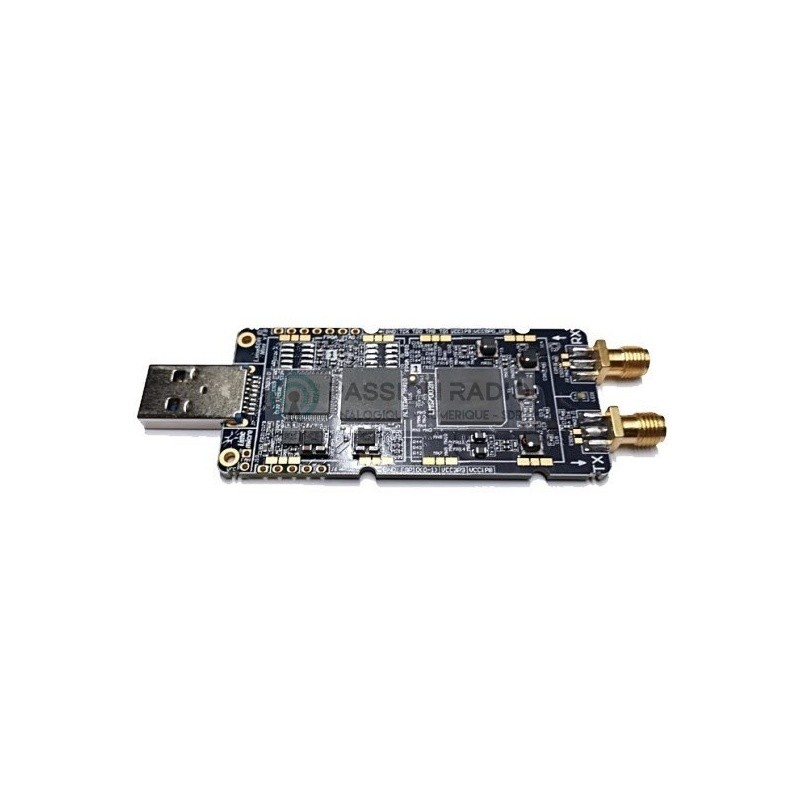

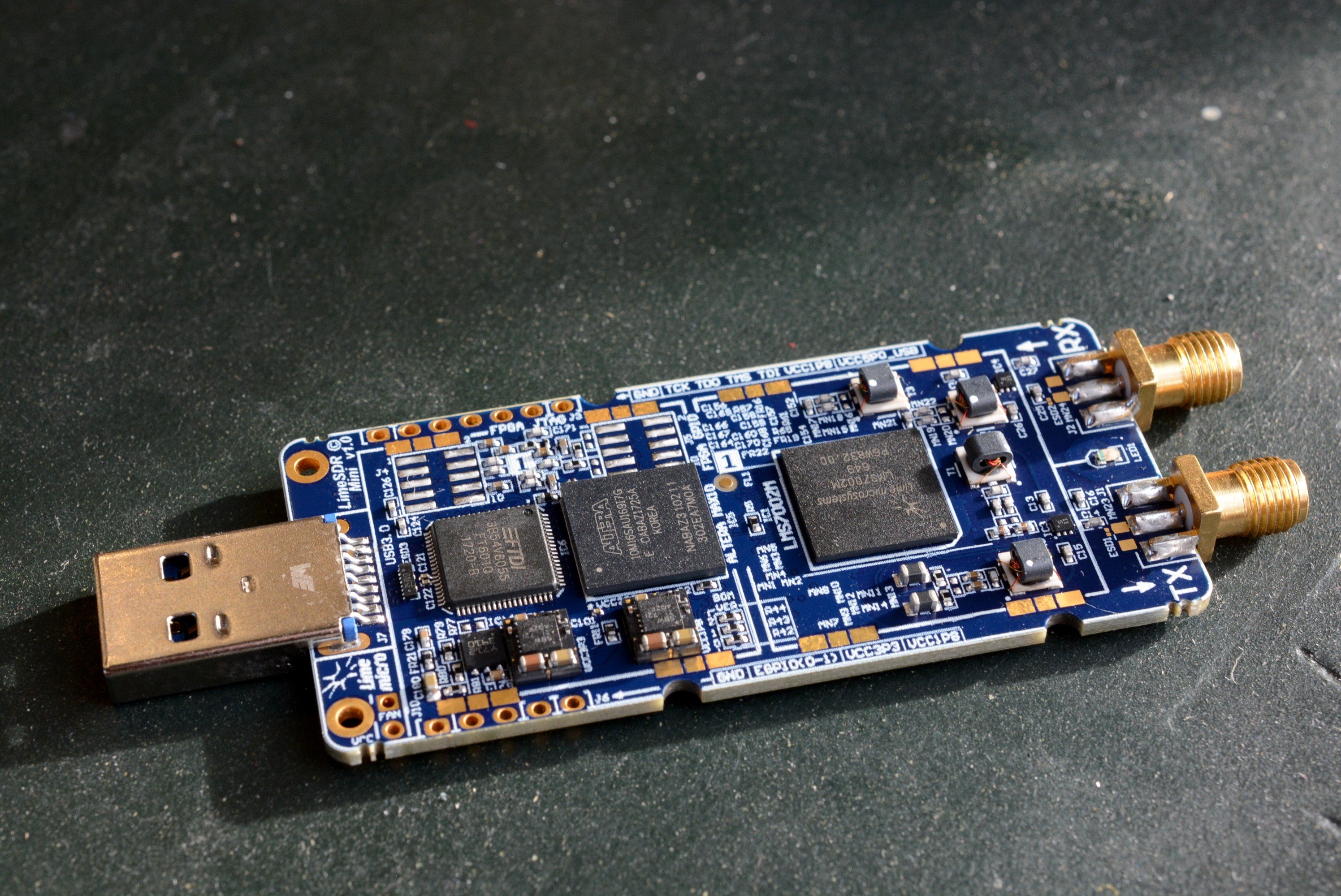

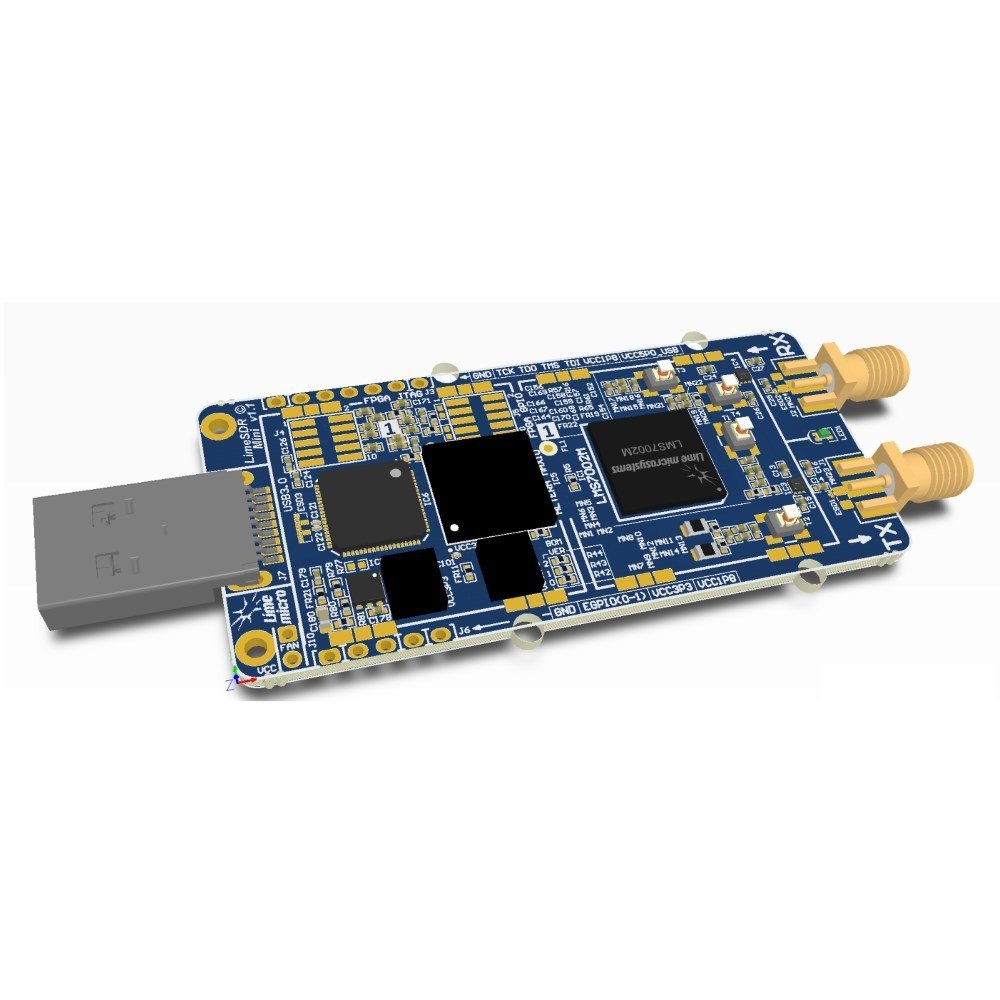

Le LimeSDR mini est une clé USB récepteur et émetteur SDR open-source couvrant les fréquences de 10MHz à 3.5GHz en full-duplex avec une bande passante de 30.72Mhz.

RF transmetteur : Lime Microsystems LMS7002M
1 TX / 1 RX
FPGA : Altera MAX 10
USB 3.0
TCXO -/- 5PPM
12 bits

Fonctionne sous Windows avec GNU Radio, LimeSuite et HDSDR. Sous Linux avec GNU Radio.

Ce matériel est destiné à une utilisation en laboratoire ou R&D.

Le LimeSDR mini est livré seul , sans accessoire, ni boitier, ni antenne.

La carte converter HF Ham it Up est compatible en réception et émission avec le LimeSDR mini et pour une puissance d'entrée de 5mW max.

Livré avec : 1 LimeSDR mini, garantie d'origine.

Antennes compatibles en SMA male : Diamond SRH-789, ANT500, ou ANT700

Plus de détails

Télécharger

Drivers LimeSDR Mini

Drivers USB LimeSDR Mini pour Windows 9.88M

LimeSuiteGUI

Logiciel LimeSuiteGUI pour Windows 3.42M

Fiche technique

Caractéristiques LimeSDR Mini

Transceiver RF : Lime Microsystems LMS7002M
FPGA : Altera MAX 10 (10M16SAU169C8G)
12 bits
169 broches
16 K Les
549 Ko de mémoire M9K
2,368 Ko de mémoire flash utilisateur
4 boucles à phase fractionnée (PLL)
GPIO
FPGA via JTAG
Mémoire EEPROM : 2 x 128 Ko pour le micrologiciel et les données du transcontrôleur RF
Mémoire flash: 1 x 4 Mo de mémoire flash pour les données
8 pins FPGA GPIO (3.3 V)
USB 3.0 Type-A (contrôleur FTDI FT601)
2 connecteurs coaxiaux RF : SMA femelle (chacun pouvant être commuté entre les bandes hautes et basses)
Connecteur U.FL pour horloge externe
VCTCXO embarqué à 30,72 MHz

La documentation est disponible sur le Wiki : https://wiki.myriadrf.org/LimeSDR-USB

Dimensions : 69 mm x 31,4 mm
Poids : 20 grammes
Normes CE
