LNA4ALL-285

Neuf

Préampli LNA VHF UHF avec PGA-103+ pour application RF et SDR

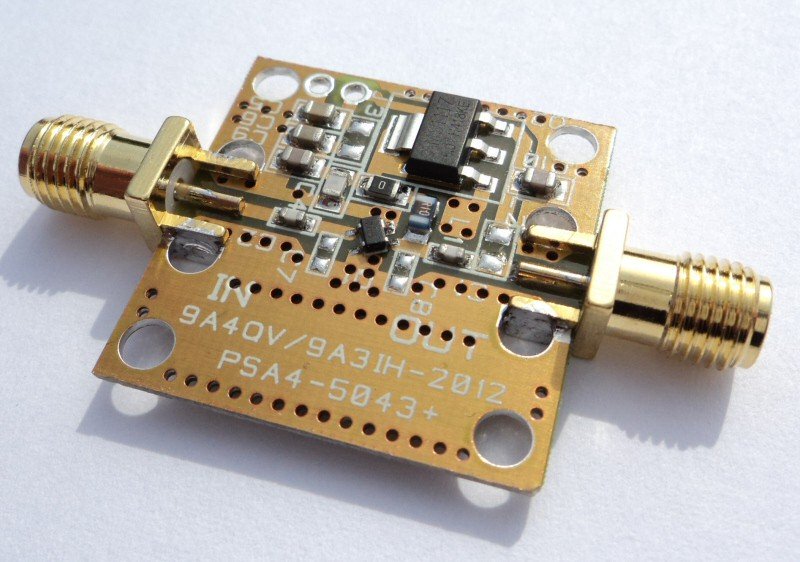

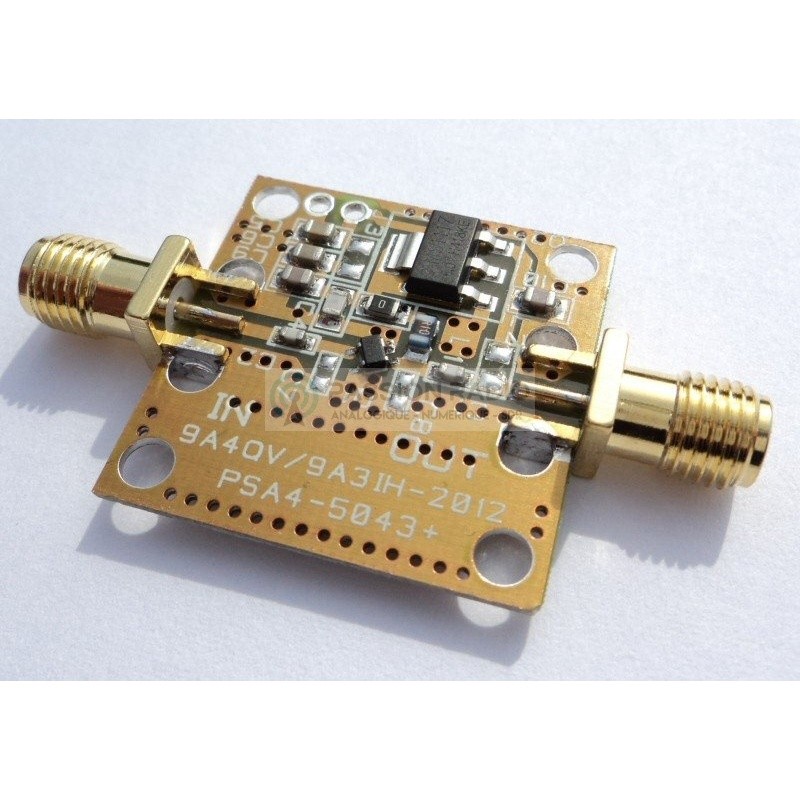

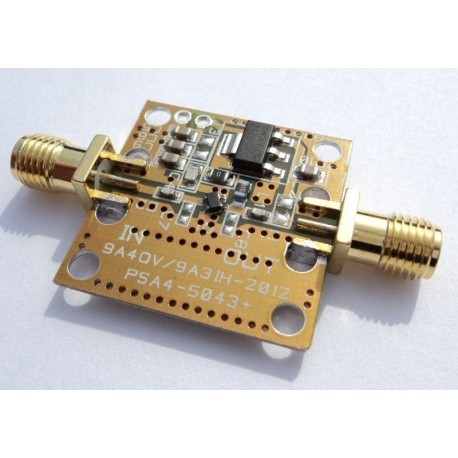

Le LNA4ALL est un pré-amplificateur et un filtre passe-bas (LNA), à base de PGA103 et avec connecteurs SMA Femelle, pour applictions RF sur les fréquences VHF et UHF couvrant toutes les bandes de 28Mhz à 2500MHz (2.5Ghz).

Il permet d'améliorer très nettement les performances de réception, sur toutes les bandes VHF et UHF jusqu'à 2.5Ghz, d'une clé TNT RTL-SDR ou du HackRF One.

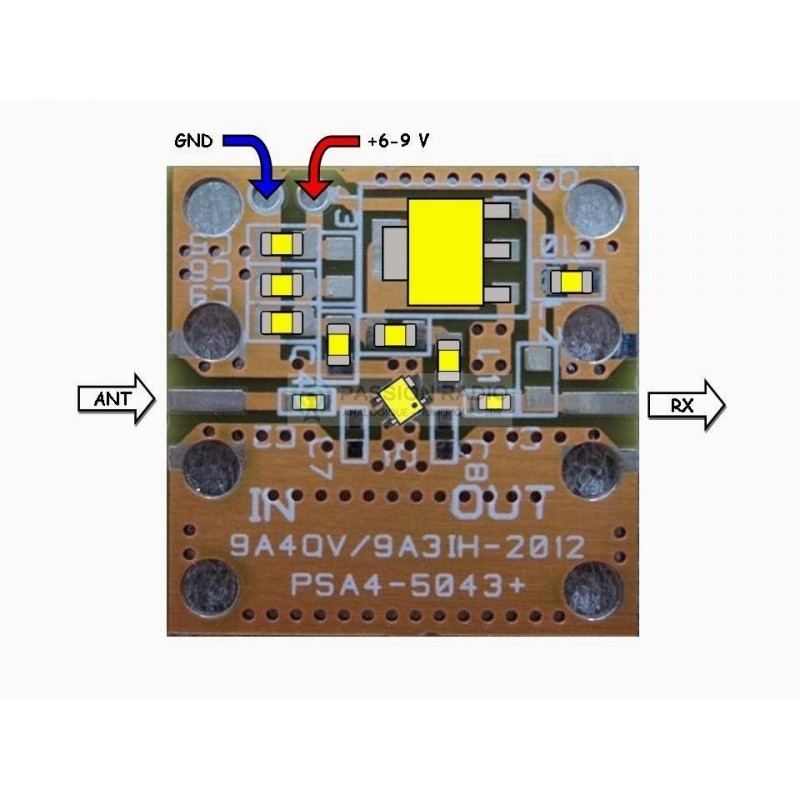

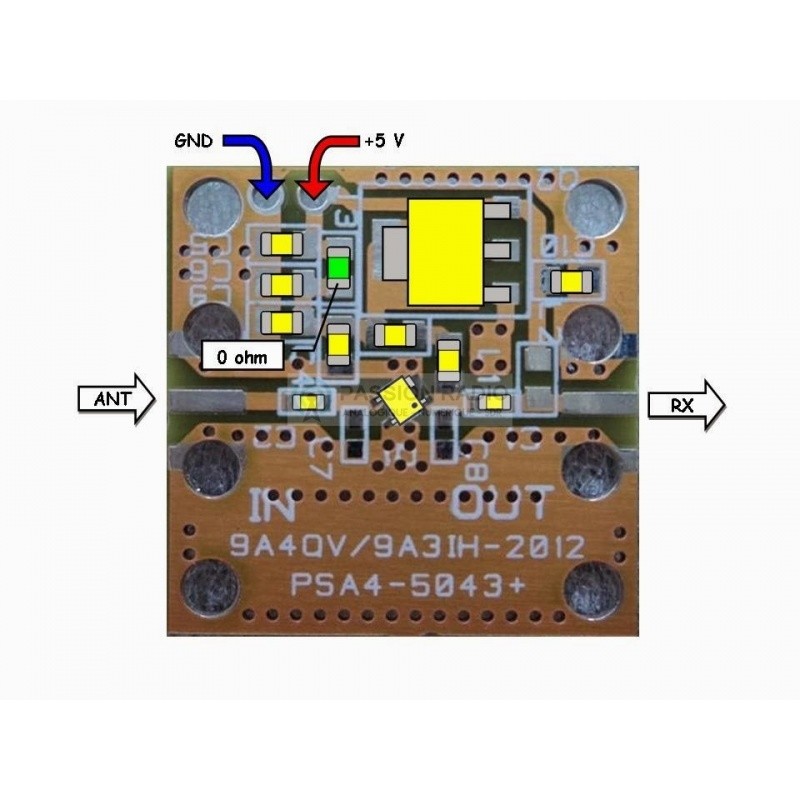

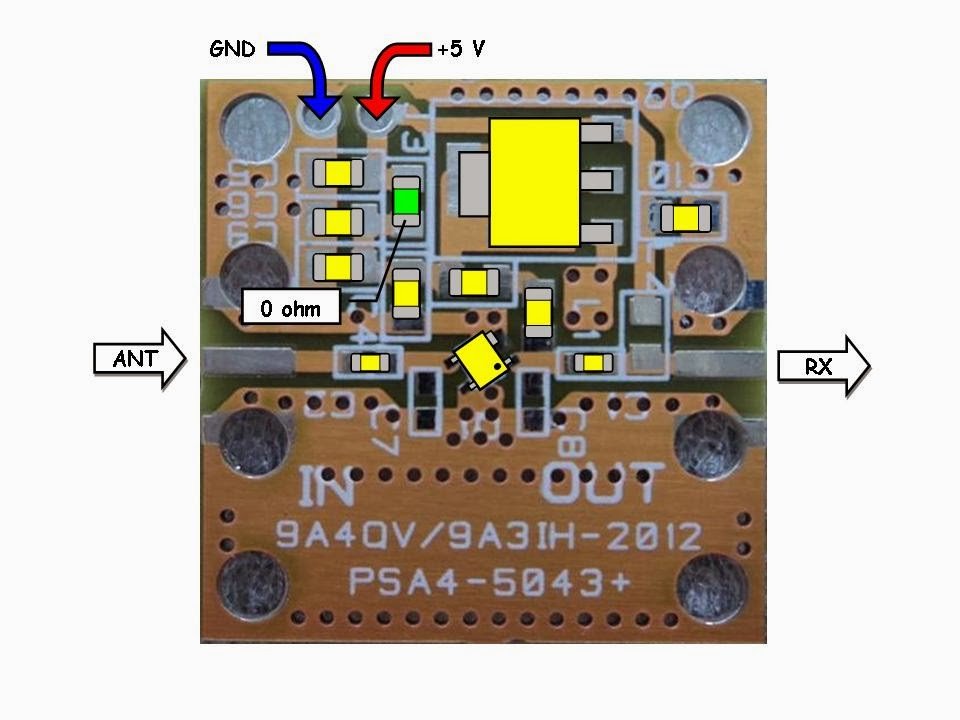

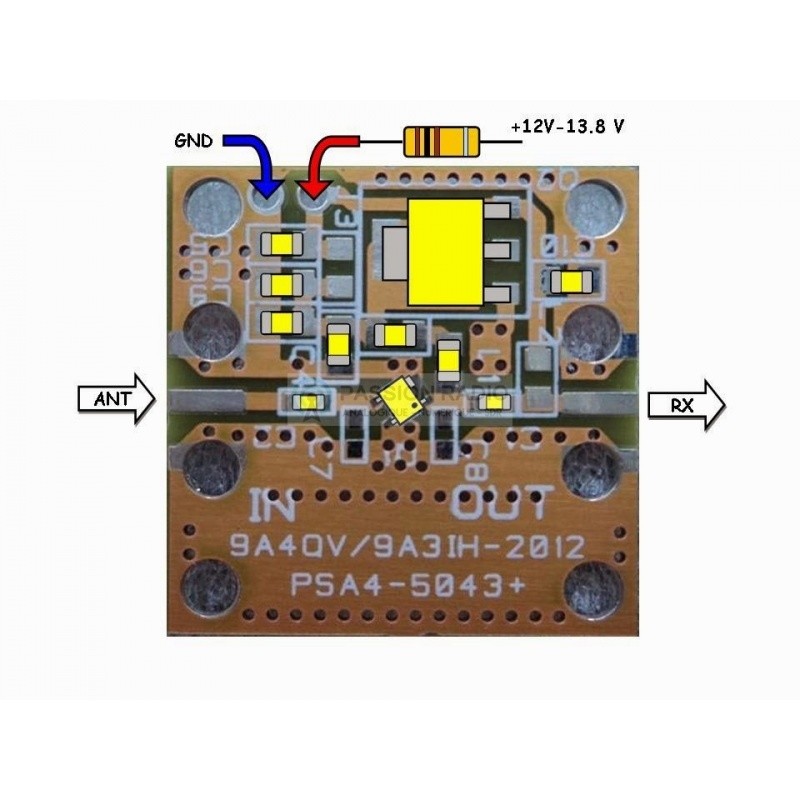

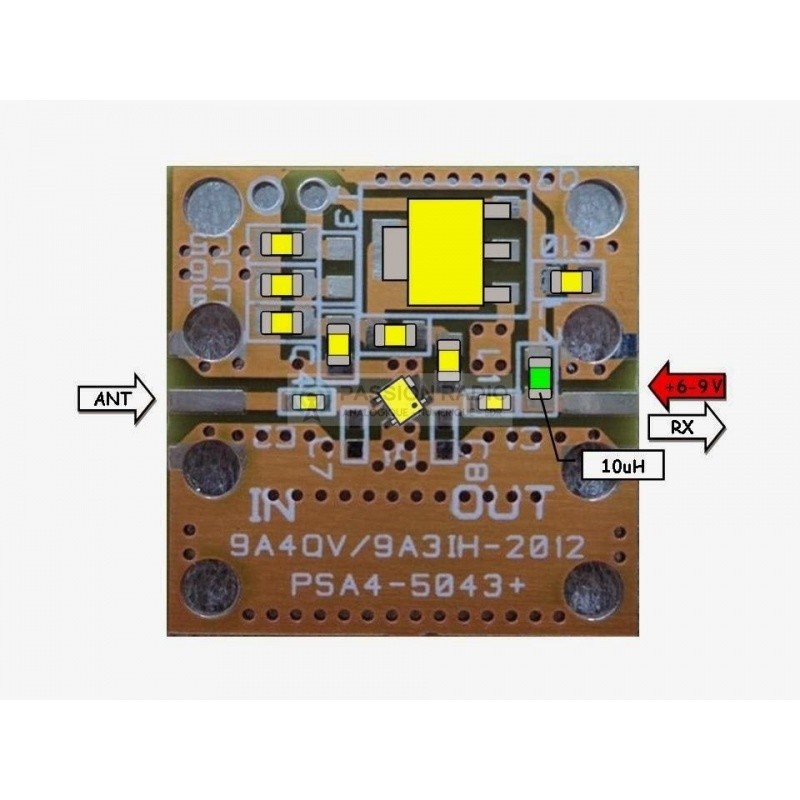

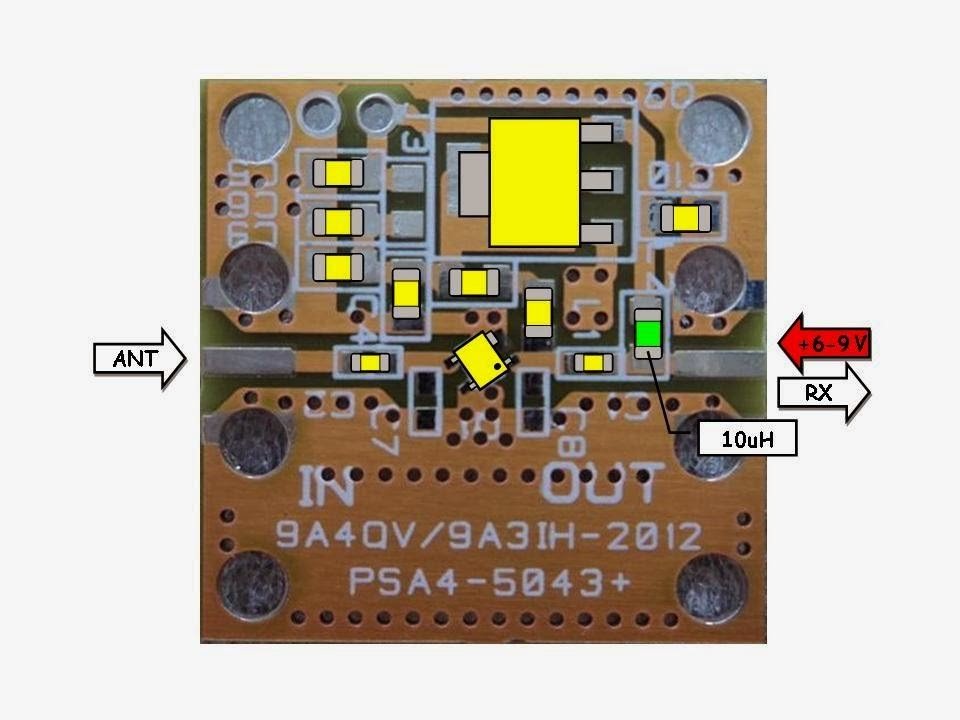

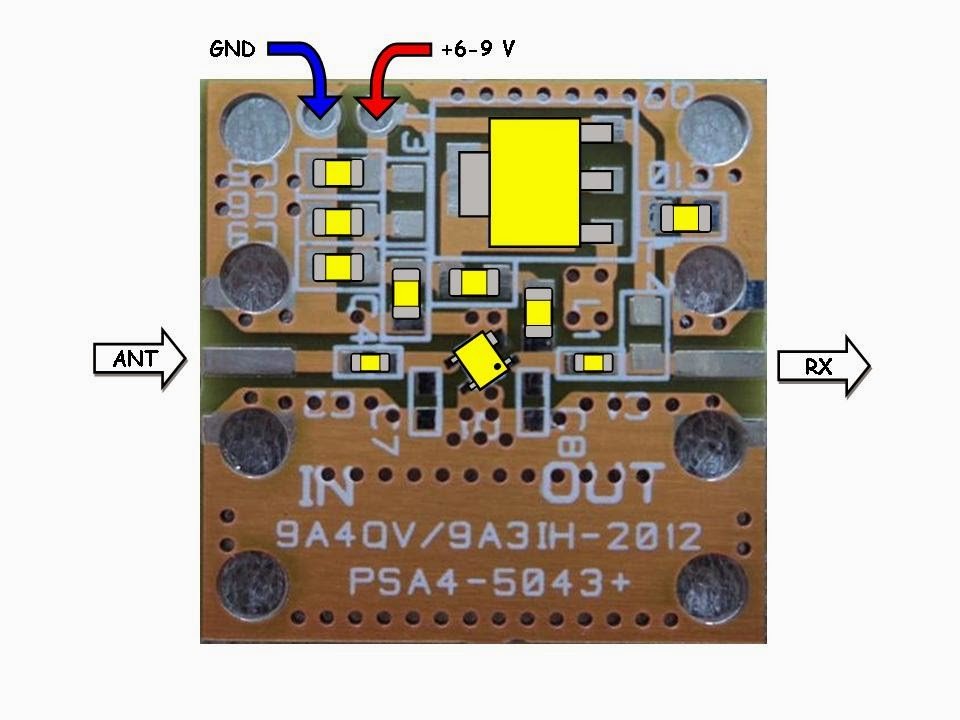

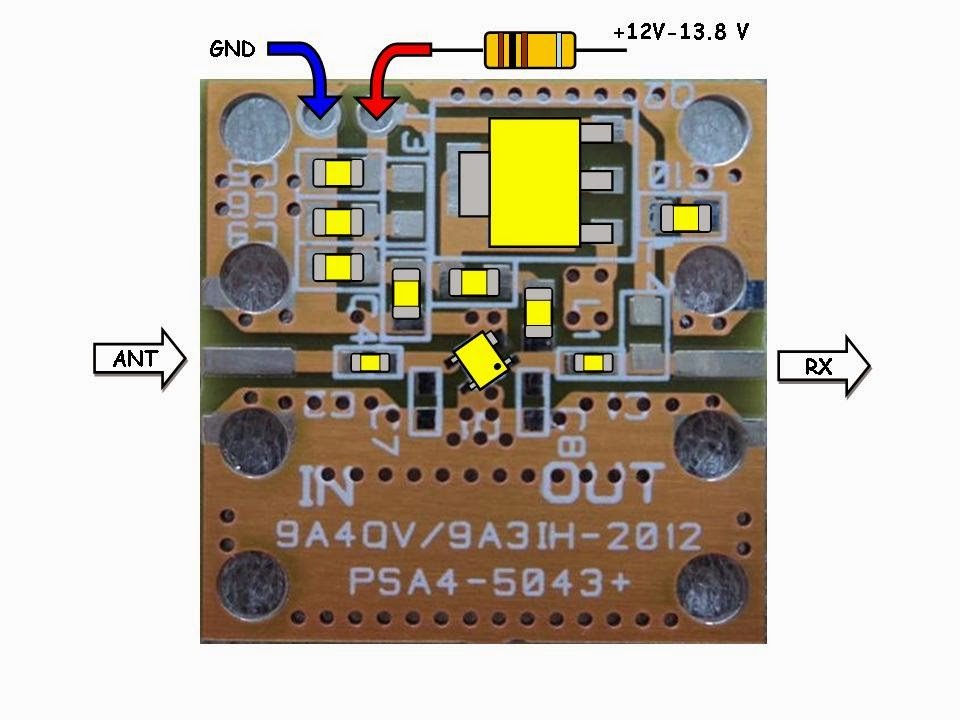

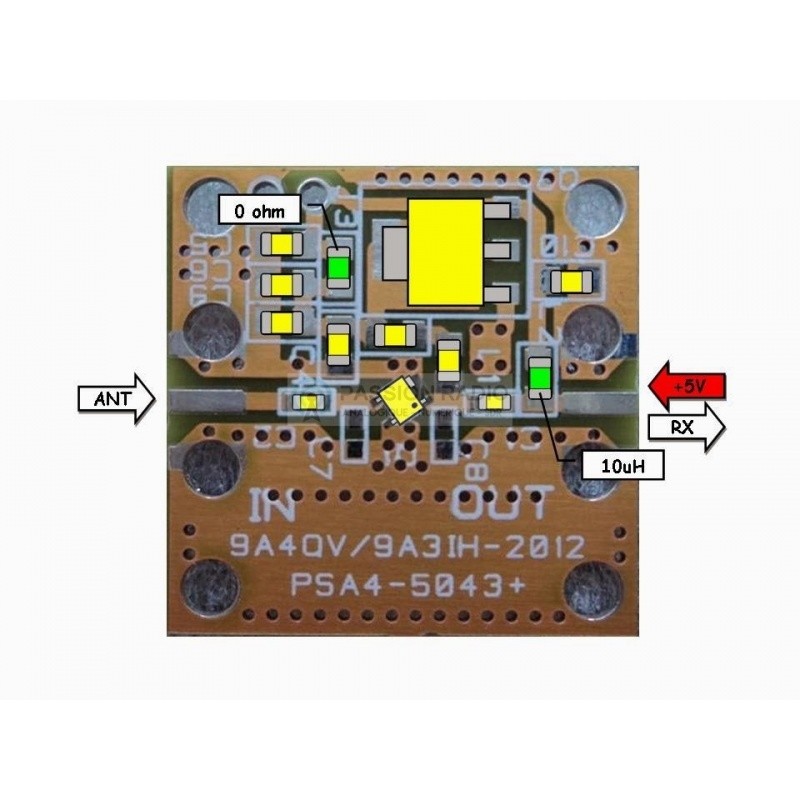

L'alimentation est à faire soi-même, soit via une alimentation 6V/9V en connectant simplement 2 câbles d'alimentation, soit en 5V ou en 12V/13.8V avec une modification à faire sur la carte (cf. photos).

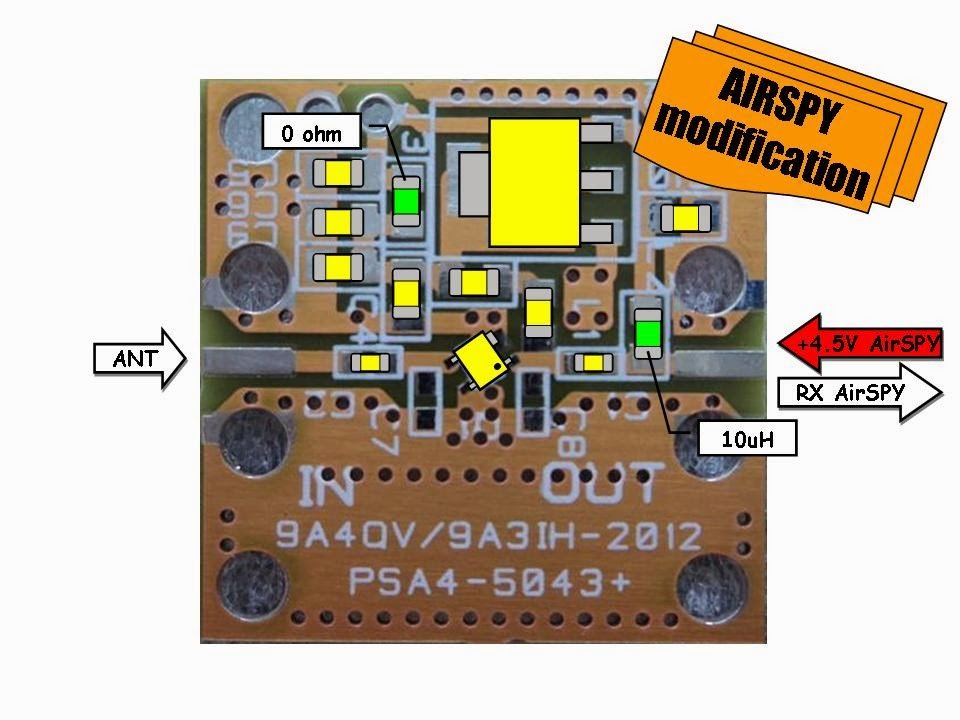

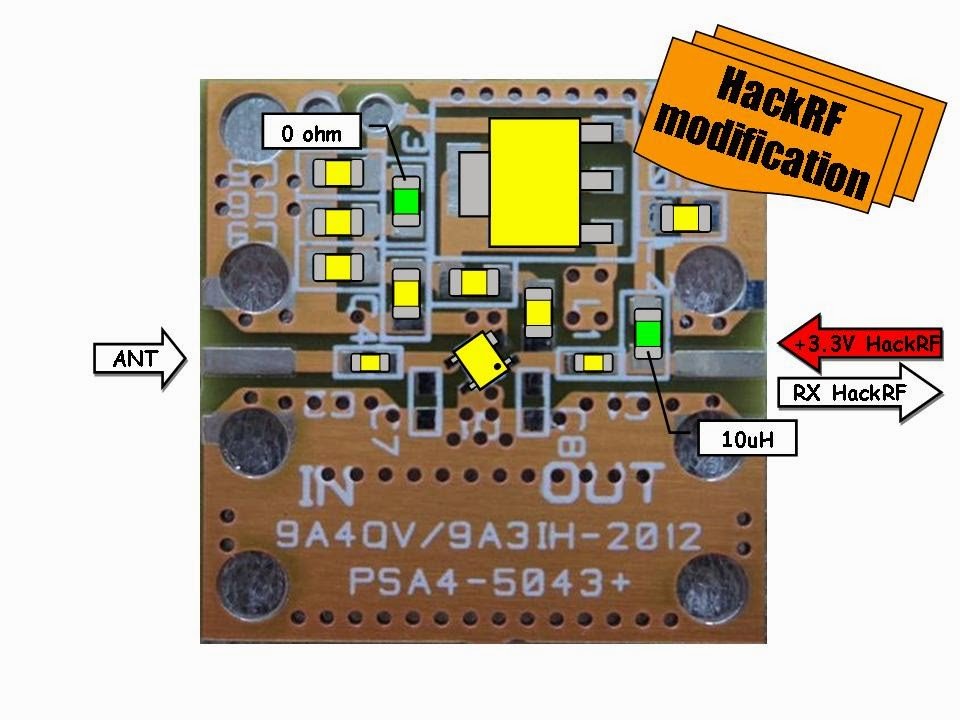

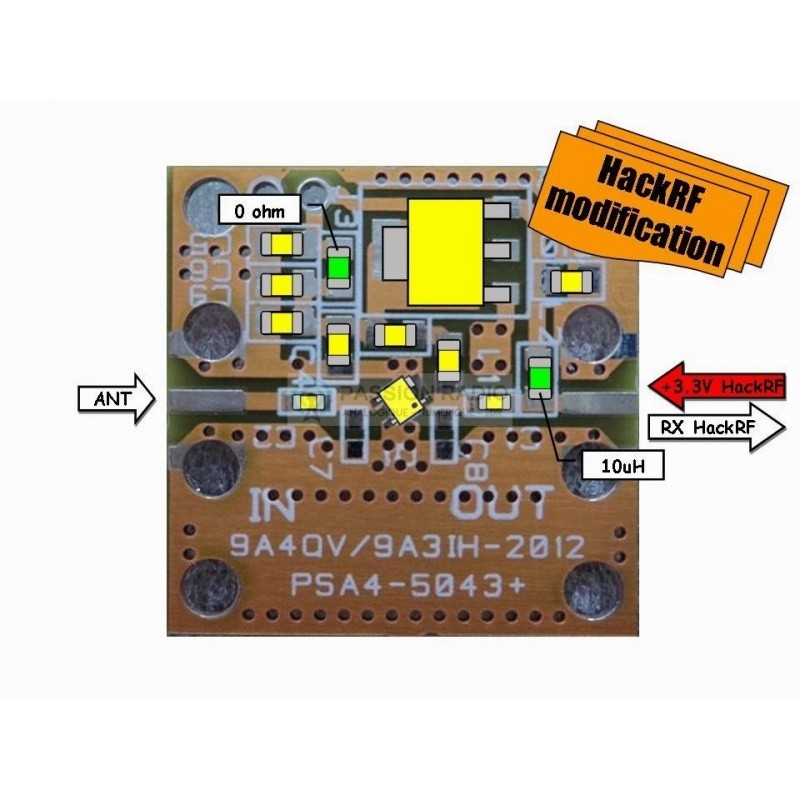

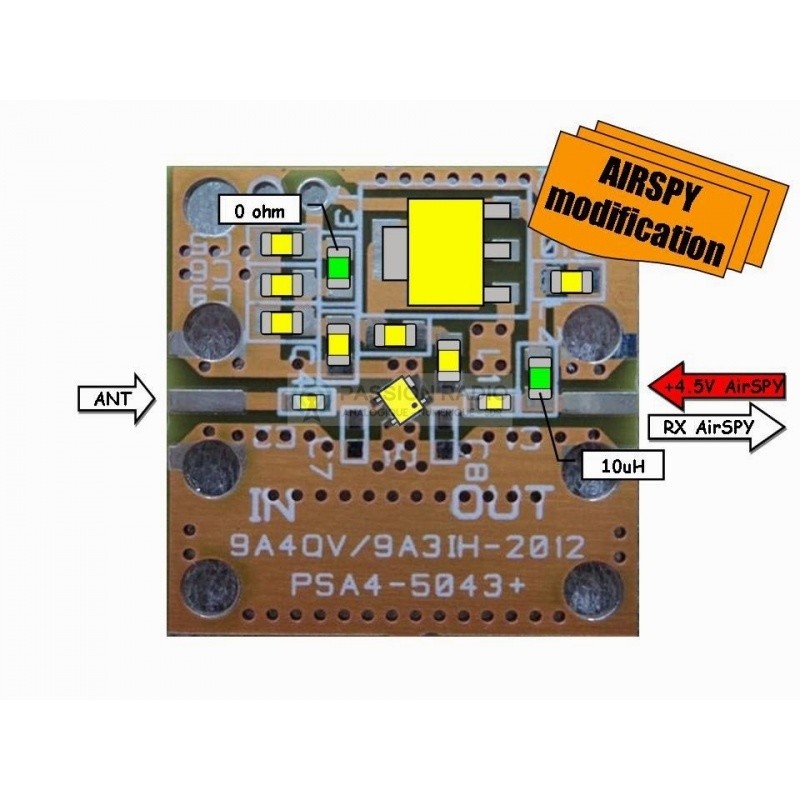

Le LNA4ALL peut également être directement alimenté par le connecteur SMA femelle (entrée) connecté au HackRF One ou à Airspy (avec modification de la carte).

Ce matériel n'est plus disponible, modèle équivalent : Pré-ampli LNA PGA-103 50-2500Mhz F1OPA.

Autre modèle disponible : Préamplificateur LNA 50-4000 Mhz avec SPF5189Z.

A voir également la version LNA HF de F1OPA pour les ondes courtes et les bandes HF de 150khz à 30Mhz.

Plus de détails

Télécharger

Fiche technique

Spécifications du LNA4ALL PGA103+

Alimentation : 6-9V DC d'origine ou 5V et 12V/13.8V (avec modification à réaliser soi-même)
Consommation : 18-60mA
Gamme de fréquences : 28Mhz - 2500MHz
Amplificateur : PGA-103+ (PGA103)

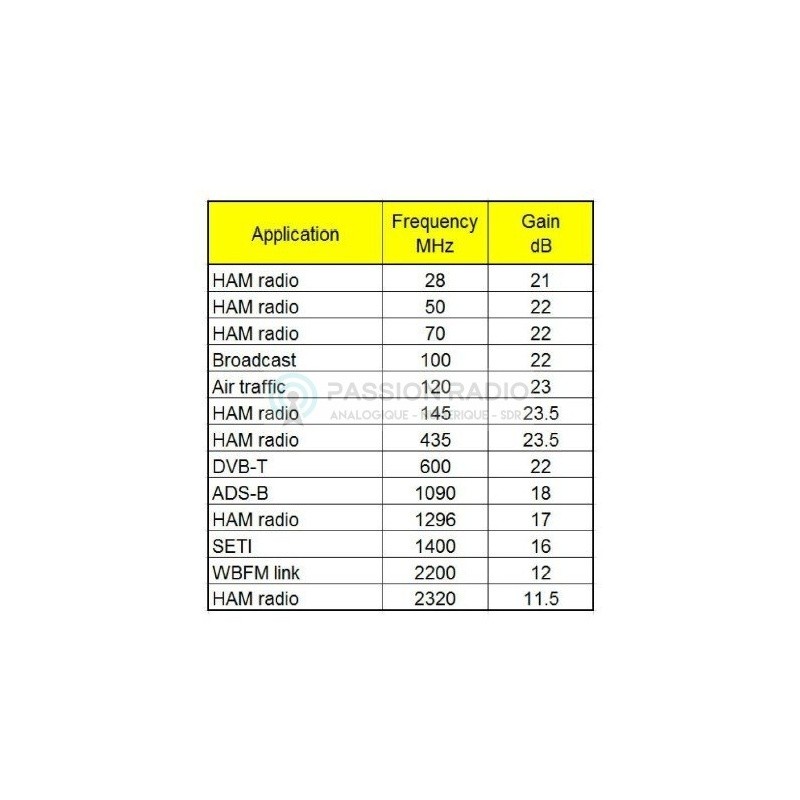

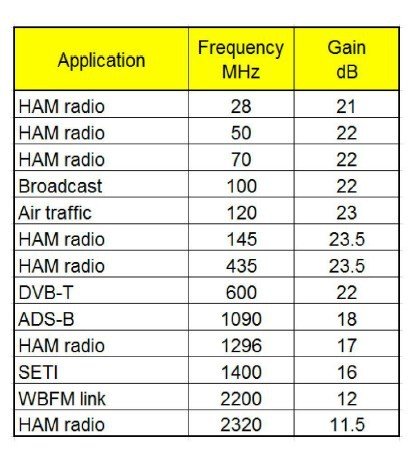

Gain en réception : +11dB à 23dB selon les fréquences (cf. diagramme)
NF: 0.75 dB @ 1GHz
Impédance : 50 ohms
Connecteur antenne : SMA Femelle
Dimension: 25x25 mm

L'entrée et la sortie de l'antenne sont accordées sur 50 ohms, et il n'y a pas de dégradation significative avec des câbles TV 75 ohms.

TRES IMPORTANT

Ce préamplificateur est très performant et à utiliser avec précaution, ne jamais l'utiliser près de signaux puissants, ni émettre un signal radio à proximité, (radio FM, station radioamateur, talkie-walkie, etc.) sous peine de "griller" immédiatement votre récepteur SDR.

Comment protéger le LNA des décharges électrostatiques ?

Les décharges électro-statiques peuvent endommager le LNA si celui-ci n'est pas protégé ou utilisé correctement.

1 - Ne laisser jamais branché le LNA en permanence ou le placer en permanence derrière une antenne sur le mat
2 - Débrancher l'antenne et de s'assurer de la bonne mise à la masse du LNA et de l'antenne, avant de rebrancher l'antenne, décharger l'électricité statique du câble

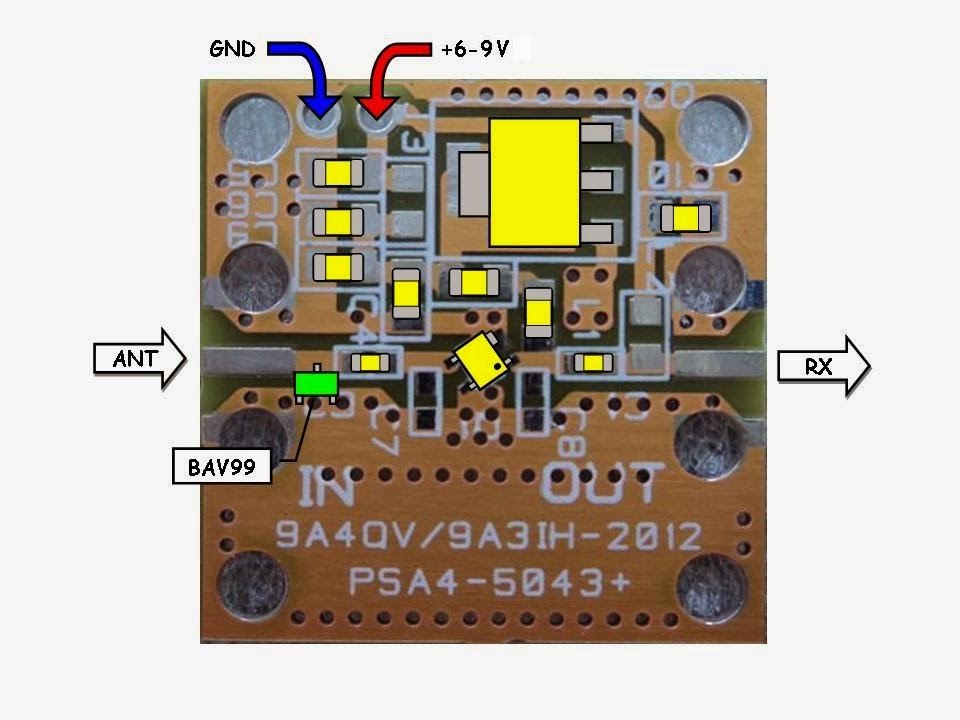

3 - Il est également possible de rajouter une protection supplémentaire par diode BAV99 à souder (gratter d'abord l'emplacement) sur l'entrée de l'antenne comme indiqué en vert sur la photo suivante :

Ainsi en cas de foudre c'est la diode qui sera endommagé mais pas le reste de la carte LNA.

Aucun LNA ne sera repris ni échangé pour cause de mauvaise utilisation.

La garantie ne couvre pas les dommages pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou de la ligne coaxiale et les dommages liés aux décharges électrostatiques.

Accessoires

Avis

Cliquez ici pour donner votre avis

Questions



john le 29/04/2020
Question :

Does the LNA4ALL have an option to be supplied in a metal box/housing?

Réponse :

Unfortunately neither the manufacturer nor we, have a case for this LNA.
