Emetteur-récepteur PCB 2.4Ghz et Bluetooth nRF52832 EBYTE

Imprimer

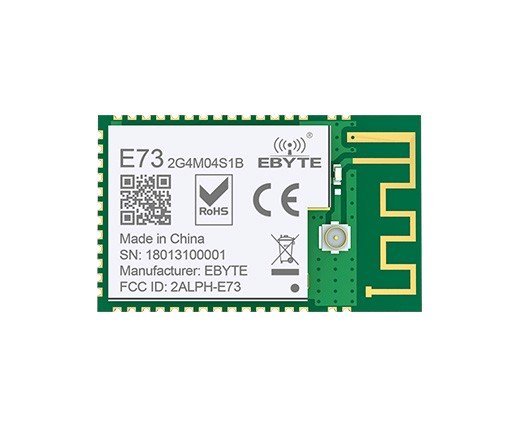

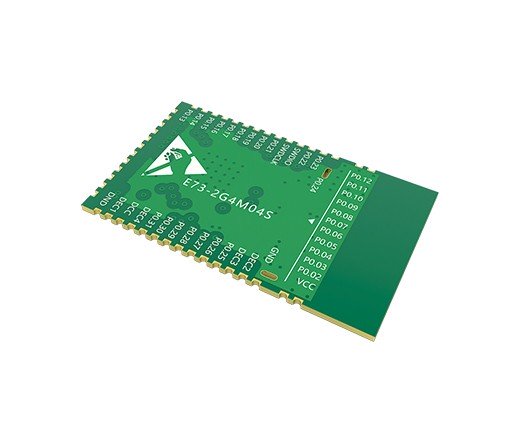

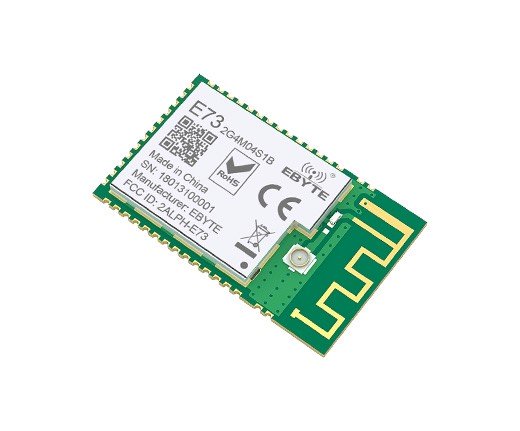

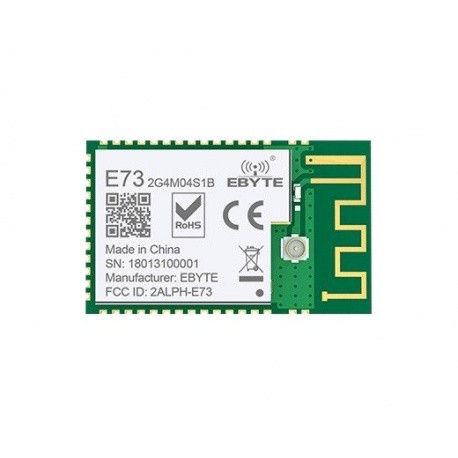

Module émetteur-récepteur EBYTE E73 PCB 2.4 Ghz et Bluetooth 4.2/5.0, basée sur la puce RF nRF52832, avec une puissance de 2.5mW et connecteur antenne IPEX/U.FL.

La puce nRF52832 à ultra basse consommation, prend en charge les applications sans fil BLE 5.0 et 2,4 GHz, avec 512 Ko de mémoire flash et 64 Ko de RAM. Les séries nRF51 et nRF24L sont compatibles.

Champs d'applications : IoT, capteurs de maison intelligente, télécommande à commande vocale, surveillance intelligente, automatisation des bâtiments et installations.

Livré avec : 1 module émetteur récepteur PCB EBYTE E73-2G4M04S1B.

Plus de détails

Télécharger

Manuel EBYTE E73

835.16k

Schéma cablage E73-2G4M04S1B

233.65k

En savoir plus

Spécifications nRF52832 EBYTE E73

Processeur ARM Cortex-M4F 32 bits
Tension de fonctionnement de 1,7 V à 3,6 V
512 Ko de mémoire flash + 64 Ko de RAM
Prend en charge le fonctionnement simultané du protocole BLE / ANT
Puissance de sortie +4 dBm (2.5mW)
Bluetooth BLE : 4.2 et 5.0
Sensibilité -96dBm, BLE
Débits: 2 Mbps ou 1 Mbps
Système de gestion automatique de l'alimentation
Configurable I/O
3 SPI xMaster / Slave
2 xTWI (I2C)
UART (RTS / CTS)
Cryptage AES HW
ADC 12bit
Horloge temps réel (RTC)
Interface microphone numérique (PDM)
Certifié Rohs, CE et FCC

Rappel: Ce matériel de radio-communication est à utiliser conformément à la législation en vigueur dans le pays d'utilisation et sous la seule responsabilité de l'utilisateur.
