Pack Downconverter + LNB Modifiée pour QO100 - DXPatrol DX Patrol Satellite & QO-100 QO100-LNB-CONVERTER-DXPATROL-904 Agrandir l'image

DX Patrol

QO100-LNB-CONVERTER-DXPATROL-904

Neuf

Portugal

Exclusivité Passion Radio

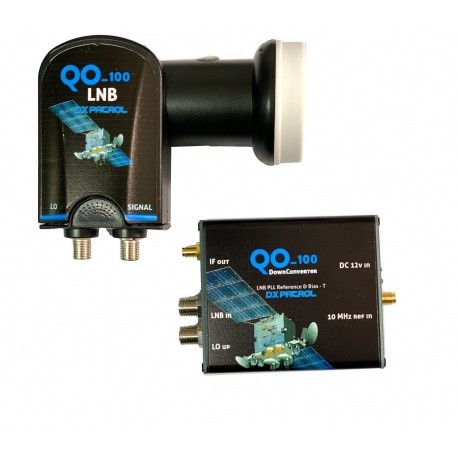

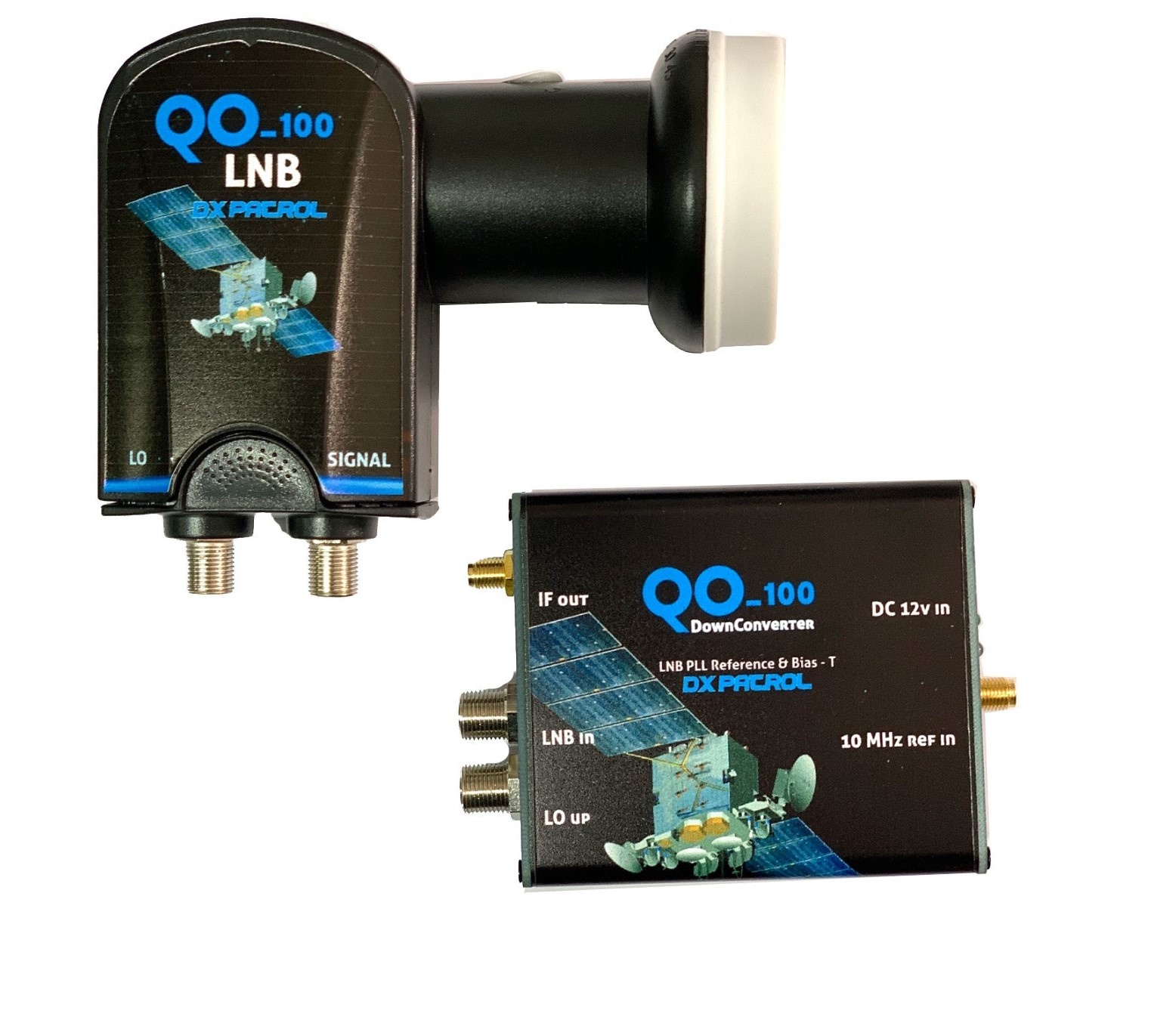

Pack RX QO100 réception 28/144/432/1296 Mhz Converter + LNB Modifiée

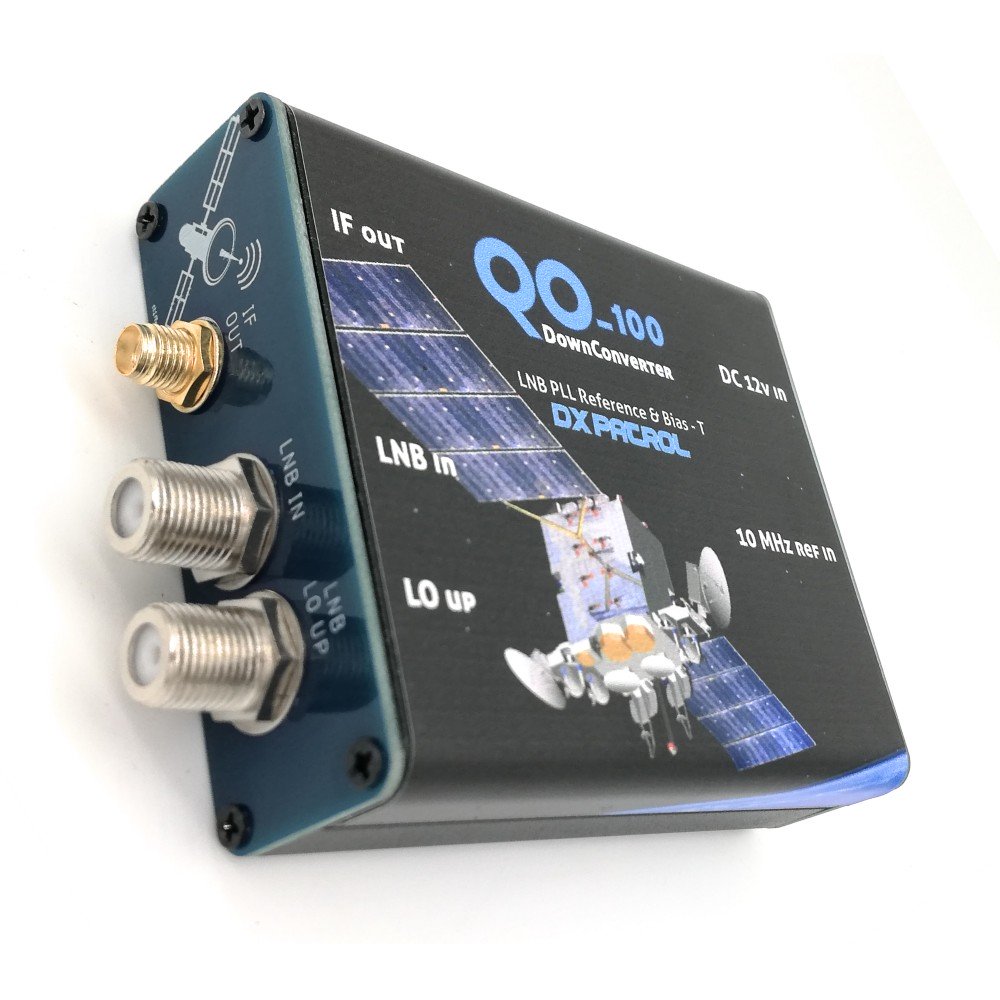

Le Pack RX réception pour le satellite QO100 de DX-Patrol est composé d'un down converter 739 Mhz vers 28/144/432/1296 Mhz, avec verrouillage par PLL, d'un Bias-T intégré pour alimenter la tête LNB modifiée incluse.

Permet d'écouter de manière stable, la voie 10 Ghz du satellite QO-100 (transpondeur étroit SSB ou large DATV), directement depuis un récepteur-émetteur analogique couvrant les bandes radioamateur en 28 MHz, 144 MHz, 432 MHz ou 1296 MHz.

Livré avec : 1 Pack DownConverter QO100 DXPatrol (nouvelle version, panneau bleu).

Plus de détails

179,00 € TTC

En stock

Télécharger

Manuel convertisseur MK2 (EN)

Documentation nouvelle version DXPatrol Down converter MK2 pour QO-100. 1.11M

Fiche technique

Downconverter 10 Ghz - 28 144 432 1296 Mhz DXPatrol

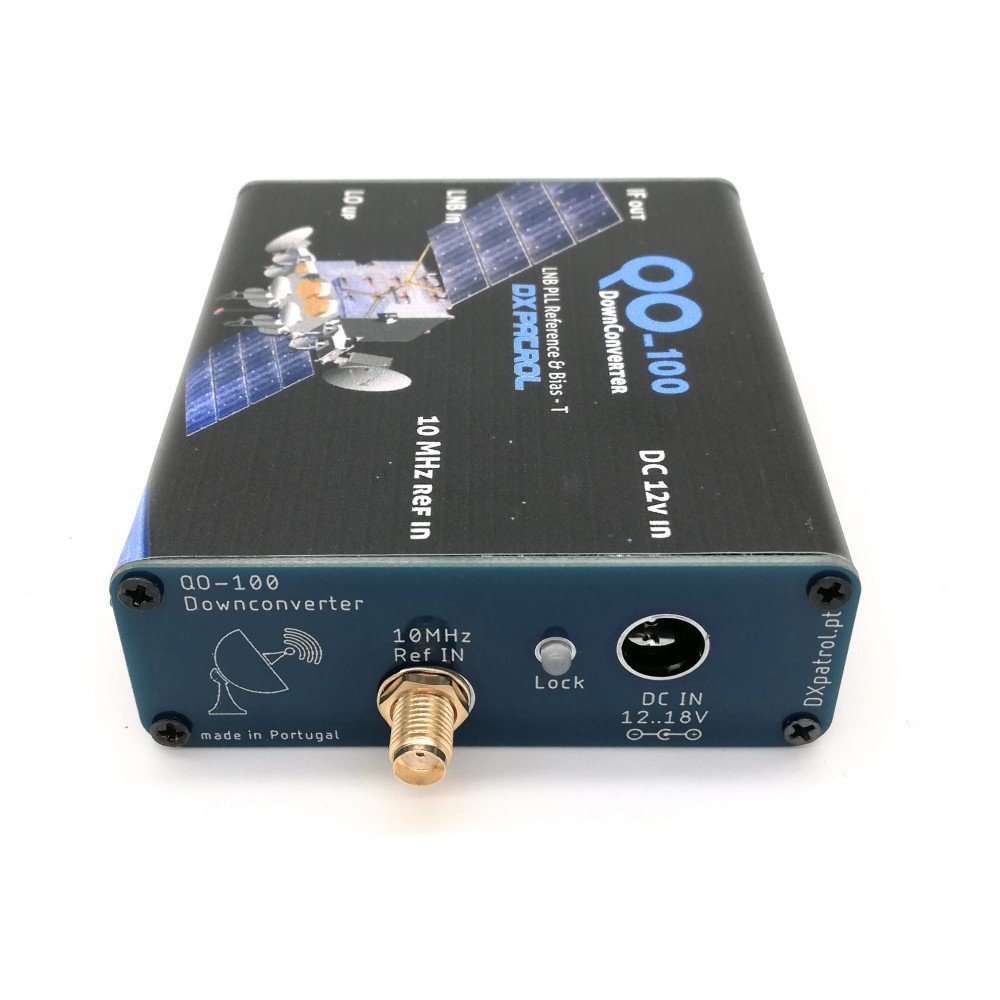

Tension d'alimentation : 12V à 18V
Quartz 10 MHz intégré
TCXO : 0,5PPM
Entrée externe pour GPSDO 10 MHz en option
Voyant de verrouillage PLL
Tête LNB modifiée 25Mhz (incluse)
Réglage gain du préamplificateur
Sortie IF : 28.500Mhz, 144.500Mhz, 432.500Mhz, 1296,500Mhz (fréquence balise basse CW transpondeur NB)
Boîte en aluminium
Connecteur entrée LNB : F femelle
Connecteur d'entrée IF : SMA femelle

Correspondance fréquence FI et fréquence balise QO-100

Selon les conditions météo, les températures et les LNB, les fréquences peuvent varier de quelques kHz.

28Mhz
Balise CW-L 28.500 Mhz
Balise PSK 28.750 Mhz
Balise CW-H 29.000 Mhz

144Mhz
Balise CW-L 144.501 Mhz
Balise PSK 144.751 Mhz
Balise CW-H 145.001 Mhz

432Mhz
Balise CW-L 432.501 Mhz
Balise PSK 432.751 Mhz
Balise CW-H 433.001 Mhz

1296Mhz
Balise CW-L 1296.502.650 Mhz
Balise PSK 1296.752.350 Mhz
Balise CW-H 1297.002 Mhz

fréquences balises 10 Ghz Oscar 100

Balise CW-L (basse) : 10489.500 Mhz
Balise PSK : 10489.750 Mhz
Balise CW-H (haute) : 10489.995 Mhz
