Analyseur RigExpert AA-35 ZOOM 60 kHz à 35 MHz

Imprimer

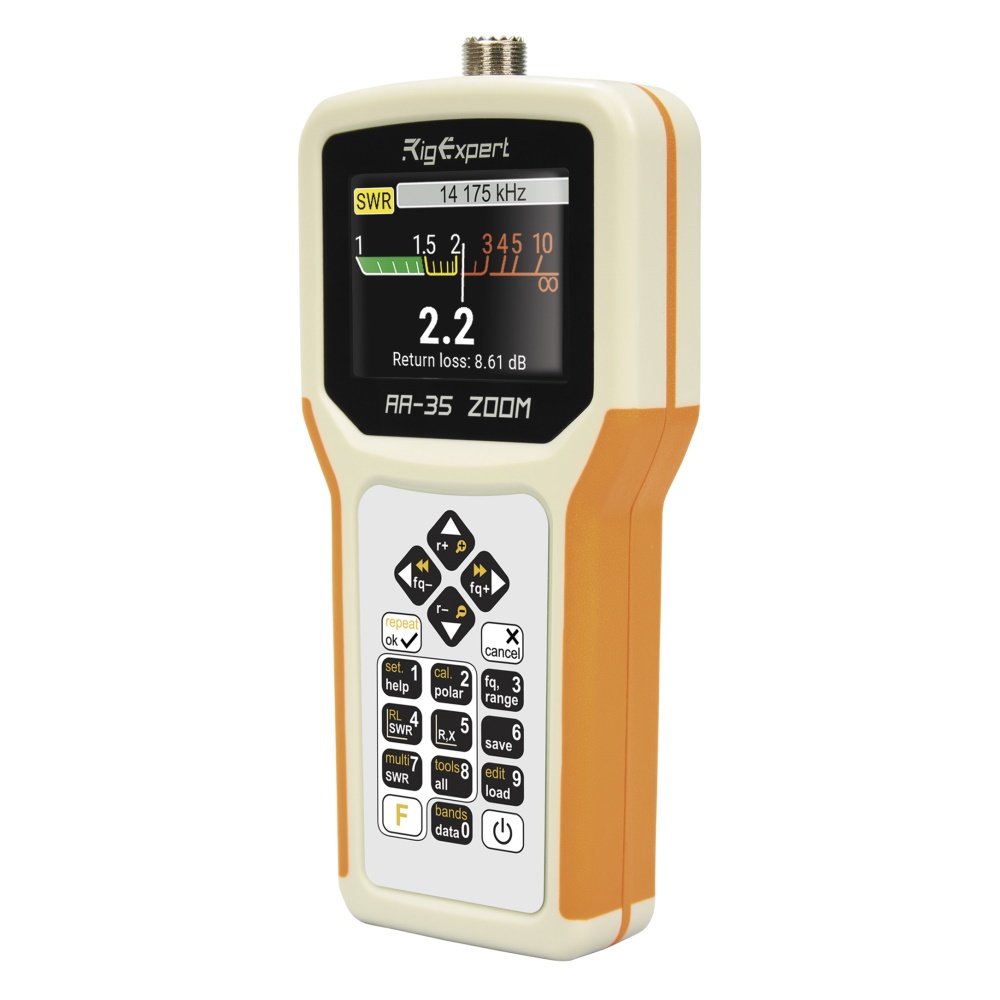

Le RigExpert AA-35 ZOOM est un analyseur portable, auto-calibrant, conçu pour mesurer le ROS (rapport d'ondes stationnaires), l'affaiblissement de retour, l'affaiblissement de câble, de 60 kHz à 35 MHz, avec une capacité de zoom.

Gamme de fréquences : 0,06 à 35 MHz
Entrée de fréquence : Résolution de 1 kHz
Mesure pour les systèmes de 25, 50, 75 et 100 Ohms
Plage de mesure du TOS : 1 à 100 en mode numérique, 1 à 10 en mode graphique
Affichage du TOS : indicateur numérique ou analogique

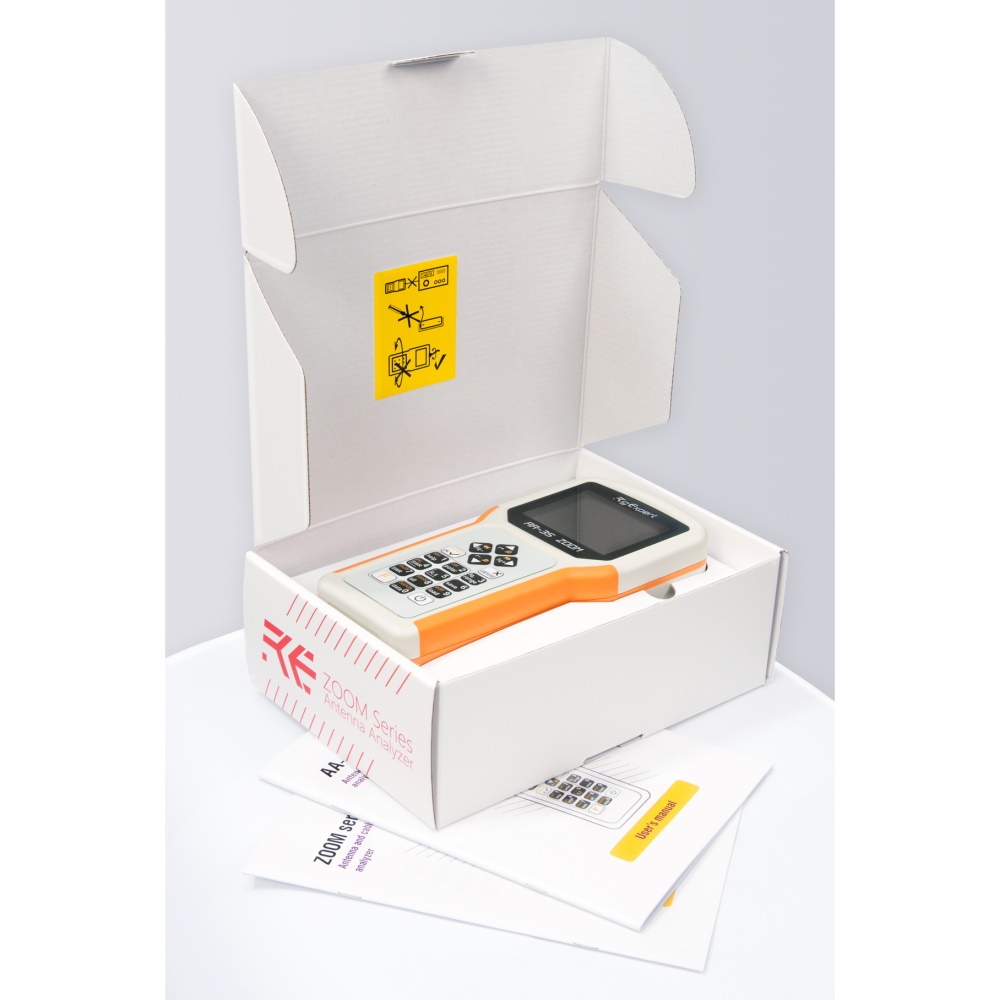

Livré avec : 1 Rig Expert AA35 ZOOM, 1 étui souple, 1 câble USB, 1 manuel d'utilisation, 1 lot de piles alcalines.

Plus de détails

Télécharger

Logiciel AntScope2 Windows

44.61M

Logiciel Flashtool RigExpert

20.88M

Manuel utilisation AA-35 ZOOM

1.53M

Fiche technique

Modes d'affichage :
    TOS à une seule fréquence
    TOS, perte de retour, R, X, Z, L, C et angle de phase à une seule fréquence.
    Graphique TOS, 100 points
    Graphique R, X, 100 points
    Plage R et X : 0 à 10000, -10000 à 10000 en modes numériques, 0 à 1000, -1000 à 1000 en modes graphiques

Mémoire :
    10 emplacements pour enregistrer les résultats de mesure

Sortie RF :
    Type de connecteur : UHF Femelle (SO-239)
    Forme du signal de sortie : carré, 0,06 à 35 MHz
    Puissance de sortie : +13 dBm (à une charge de 50 Ohms)

Alimentation :
    Deux piles alcalines de 1,5 V, type AA
    Max. 4 heures de mesure continue, max. 2 jours en mode veille lorsque des piles complètement chargées sont utilisées.
    Lorsque l'analyseur est connecté à un PC ou à un adaptateur CC avec prise USB, il est alimenté par ces sources.

Interface :
    Écran TFT couleur 320×240
    Clavier étanche à 6×3 touches
    Menus et écrans d'aide multilingues
    Connexion USB à un ordinateur personnel

Dimensions : 103 mm x 207 mm x 37 mm
Température de fonctionnement : 0 à 40°C
Poids : 310 g sans batteries
Garantie : 2 ans
Normes CE

Le Rig-Expert AA-35 ZOOM est fabriqué en Ukraine.
