Pack LNB PLL + Référence Externe + BIAS-T pour QO 100

Imprimer

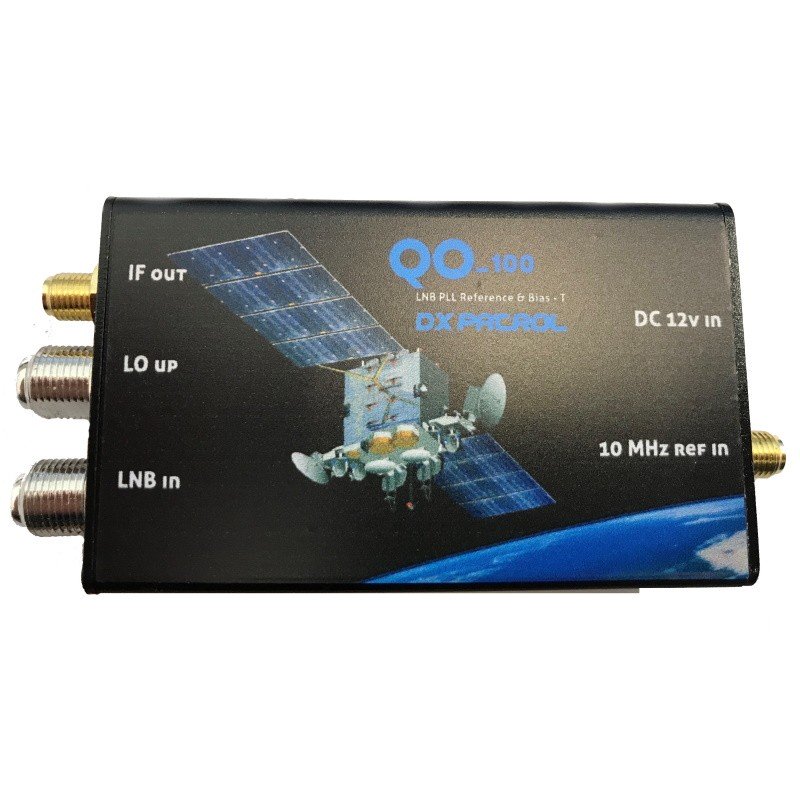

Le Pack Convertisseur 10 Ghz/739 Mhz avec stabilisation intégrée en 10 Mhz pour le satellite Oscar 100 de DXPatrol permet d'écouter la voie 10Ghz du satellite QO 100 (transpondeur étroit NB), directement sur le 739Mhz en bénéficiant d'une parfaite stabilité.

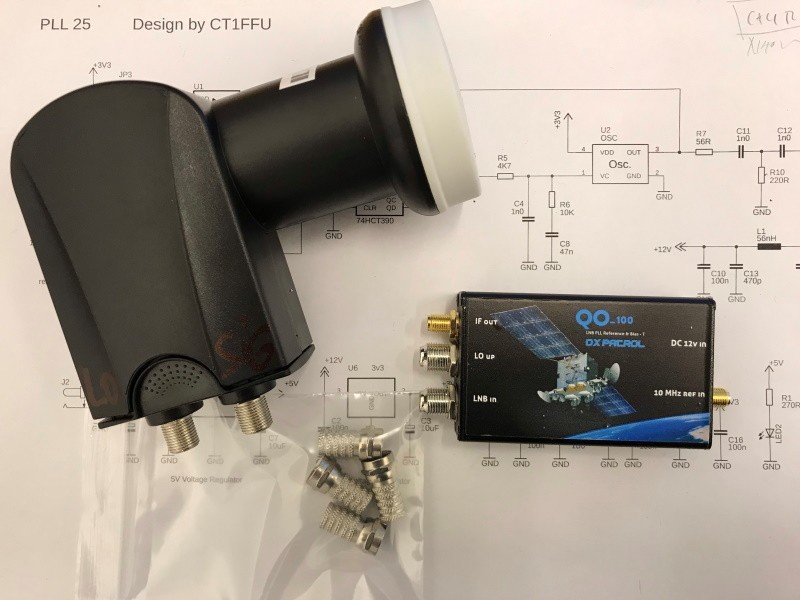

Il inclut une tête LNB PLL 25Mhz modifiée, un bias-T et un TCXO de 10Mhz intégré avec possibilité de piloter via un signal externe 10Mhz ou GPS-DO.

Livré avec : 1 Pack convertisseur LNB PLL DXPatrol.

Plus de détails

Télécharger

Documentation DXPatrol REF

1.18M

Fiche technique

Convertisseur 10 Ghz - 739 Mhz DXPatrol

Tension d'alimentation : 12V à 15V
Quartz 10 MHz intégré
TCXO : 0,5PPM
Entrée externe pour GPSDO 10 MHz en option
Voyant de verrouillage PLL
Tête LNB modifiée 25Mhz double sortie (incluse)
Réglage gain du préamplificateur
Sortie IF : 739-740 Mhz
Boîte en aluminium
Connecteur entrée LNB : F femelle
Connecteur sortie IF : SMA femelle
Connecteur entrée 10Mhz : SMA femelle
Garantie 2 ans
