Pack Emission QO-100 TX en SDR avec Adalm PlutoSDR + ampli 100mW + filtre

Imprimer

Le pack QO100 Adalm PlutoSDR inclut les principaux éléments pour l'émission en SDR depuis un ordinateur, vers la voie montante 2400 Mhz du satellite radioamateur QO-100 Antenne non incluse.

Les câbles et adaptateurs les plus généralement utilisé avec ce matériel, sont inclus dans le pack. Il faudra toutefois s'assurer des bonnes longueurs nécessaires et compatibilité avec votre installation.

Nous recommandons de placer l'ensemble du matériel dans un boitier étanche, sur le mat, au plus près de la parabole, et avec une descente et alimentations en PoE via un câble ethernet (non inclus).

Ce pack inclus l'ampli driver Analog permettant de sortir 100mW, pour aller ensuite alimenter un autre ampli plus QRO, selon le mode utilisé, 5-10W en phonie sur la transpondeur en bande étroite, avec une parabole de 60-80cm, ou 50-100W pour faire de la DATV avec une antenne de 100-120cm.

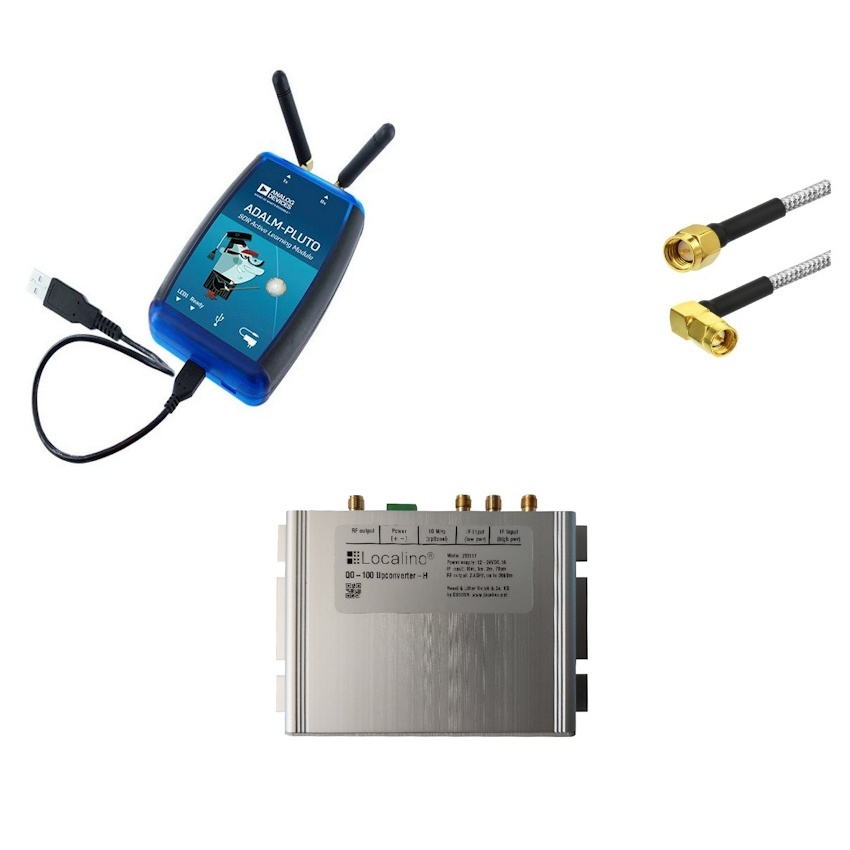

Livré avec : 1 Adalm-Pluto SDR, 1 ampli driver Analog Devices 2.4GHz (100mW), 1 filtre passe-bande F1OPA 2400MHz, câbles et adaptateurs RF. Sans antenne.

Plus de détails

Contenu du pack

85,00 € TTC
Référence: QO100-ANT-POTY-KIT-762
1 x Antenne POTY TX 2.4 Ghz et RX 10 Ghz pour QO100 Version-Montée et testée
L'antenne POTY (Patch Of The Year - Patch de l'année) est une antenne bi-bande 2.4 Ghz /10 Ghz, polarisée circulaire gauche LHCP pour l'émission en 2400 MHz et une antenne cornet linéaire pour la
85,00 € TTC
Exclusivité Passion Radio
55,00 € TTC
Référence: QO100-ANALOG-CN0417-777
1 x Ampli RF 2400 MHz 20dB Analog Devices CN0417
Le circuit ampli RF Analog Devices CN0417 est un petit amplificateur de puissance, alimenté par micro-USB, équipé d'un filtre passe-bande 2400 à 2500Mhz et optimisé pour fonctionner sur 2400 MHz avec
55,00 € TTC
329,00 € TTC
Référence: ANALOG-ADALM-PLUTO-788
1 x Adalm PlutoSDR RX & TX 325 MHz - 3.8 GHz Full-Duplex - SDR QO-100 REV C
Le PlutoSDR - Adalm Pluto (version REV C) est un récepteur et émetteur SDR open-source couvrant les fréquences de 325MHz à 3.8GHz en half et full-duplex avec une bande passante de 20Mhz en 12bits.
329,00 € TTC
25,90 € TTC
Référence: FILTRE-SAW-QO100-F1OPA-824
1 x Filtre SAW passe-bande 2400 Mhz QO100 F1OPA
Ce filtre passe-bande pour le 2400 Mhz (13cm) permet de rejetter les fréquences de l’oscillateur local et les harmoniques de l'Up-Converter pour QO-100. Puissance d'entrée maximum : +20dBm - 100mW.
25,90 € TTC
Exclusivité Passion Radio
9,00 € TTC
Référence: CABLE-COAXIAL-SMA-COUDE-1M-932
1 x Rallonge cable coaxial faible perte SMA Male coudé et SMA droit KSR195 Longueur-80cm
Cable coaxial 50 ohms à faible perte KSR195 pour une utilisation de 0 à 6Ghz, avec connecteur SMA coudé, et connecteur SMA droit. Longueurs disponibles : 50cm, 1 ou 2 mètresConnecteur 1 : SMA Male
9,00 € TTC
6,50 € TTC
Référence: CABLE-RG402-SMA-COUDE1-990
1 x coaxial rigide RG402 avec SMA Male droit et SMA Male coudé
Câble coaxial RG-402 à très faible perte avec connecteur SMA Male droit d'un coté, et un connecteur SMA coudé de l'autre. Pour connecter par exemple un ampli 2400 Mhz sur un converter OQ-100, ou toute
6,50 € TTC

Fiche technique

Emetteur-récepteur : Basé sur le circuit intégré AD9363 d’Analog Devices
FPGA : Zynq Z-7010 Xilinx®
Fréquence Rx et TX : 325 MHz à 3,8 GHz
Puissance émission maximum: 7dBm (5mW)
20 MHz de bande passante
12 bits ADC
Interface USB : 2.0
Boîtier plastique
TCXO : +/- 25PPM (pas de TCXO)
2 connecteurs RF : SMA femelle (1 pour le Rx et 1 pour le TX)
Version : REVISION REV C avec 1 connecteur Clock In et 1 Clock Out en U.FL sur la carte PCB

Modifications Pluto SDR pour QO-100

Pour une utilisation et configuration en émission et réception avec le satellite QO100 nous vous recommandons ces différentes lectures sur les modifications (mods) recommandées et à réaliser sur l'Adalm avec l'ajout d'un TCXO pour améliorer la stabilité et la bonne mise à la masse de la carte :

https://www.f1te.org/index.php/satellite-qo-100/station-sdr-pour-qo-100
https://www.f5uii.net/transmit-datv-over-qo100-with-sdr-adalm-pluto-f5oeo-plutodvb/2/
http://www.hb9afo.ch/articles/pluto/default.htm
https://hf5l.pl/en/adalm-pluto-kit-for-eshail-2-and-more/
