Amplificateur 2.4 Ghz 30W pour QO-100 PowerBlast 30 E-REON

Imprimer

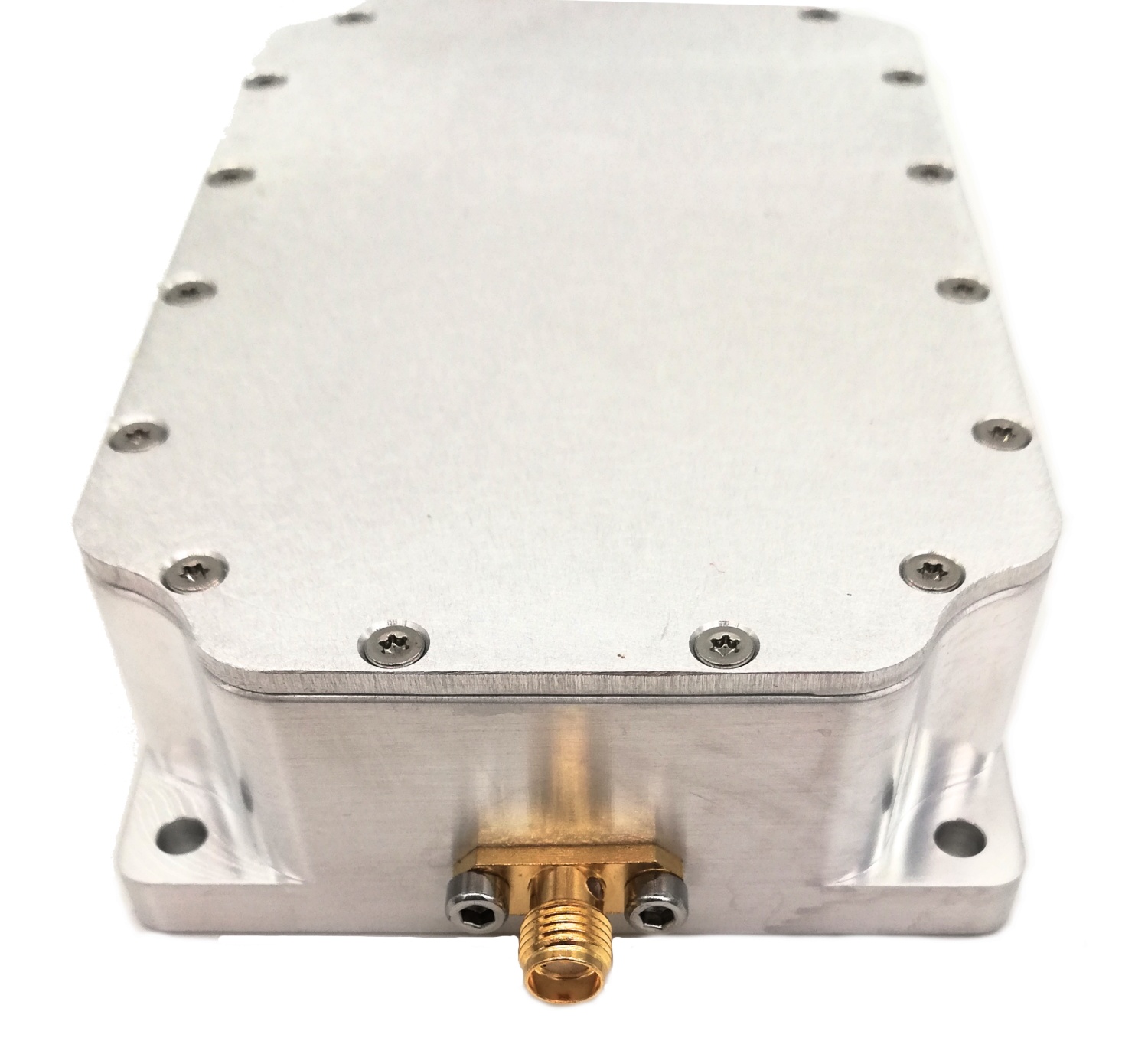

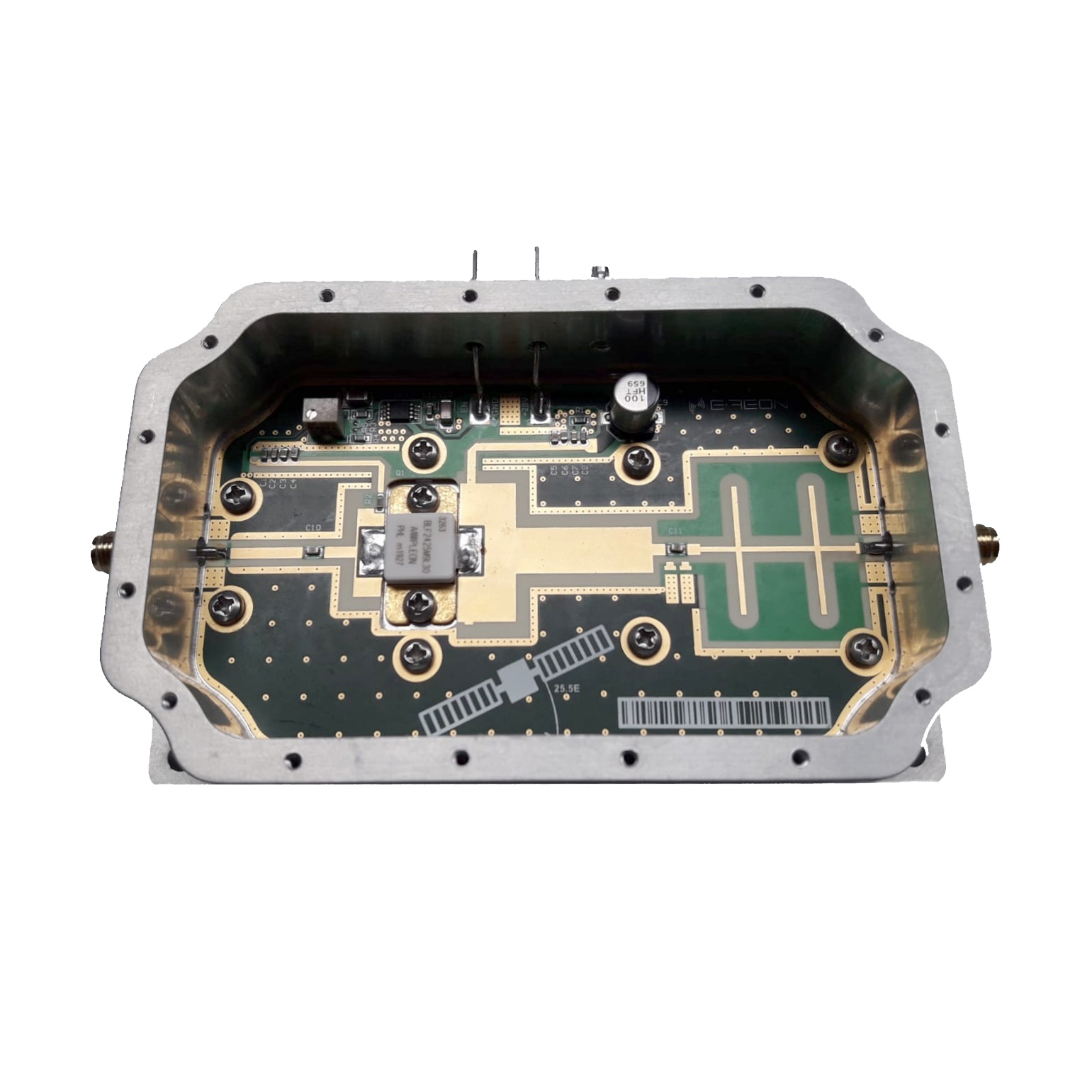

Amplificateur PowerBlast 30 2.4 Ghz de 30W, à semi-conducteurs LDMOS et avec filtre passe-bande intégré, compatible avec les activités radioamateur sur le satellite QO-100.

Fonctionne avec une alimentation de 32 volts et une puissance d'entrée de 400 mW (26 dBm) pour un gain de +18dB.

Livré avec : 1 Amplificateur 2.4Ghz 30W PowerBlast30 E-REON.

Ce matériel est réservé uniquement à un usage radioamateur ou en laboratoire sur la bande de 2.4 à 2.45 Ghz.

Plus de détails

Télécharger

Doc ampli 2.4 Ghz 30W

332.66k

En savoir plus

Gamme de fréquences : 2400 - 2500 MHz
Puissance d'entrée nominale : 400mW (26 dBm)
Puissance d'entrée maximale : 30 dBm (1W)
Puissance de sortie RF max. : 30 watts @ 32V
Impédance : 50 Ohms
Connecteur : SMA Femelle
Filtre passe-bande intégré
Gain émission : +18dB
Alimentation : 28V à 32V max.
Consommation : 1.5A @ 30W
Boitier en aluminium
Poids : 224g
Dimensions : 105x65x25mm
Garantie 2 ans*

* La garantie ne couvre pas le PA et les dommages pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou de la ligne coaxiale et les dommages liés aux décharges électrostatiques.

L'ampli offre deux bornes à broches (pour les tensions d'alimentation et de contrôle) et une borne de mise à la terre.

Ne jamais dépasser 32,5 V ou des dommages permanents pourraient survenir !

La broche de commande (EN) fonctionne comme ceci :
- 0 à 1V «état OFF»
- 1V à Vdc «état ON»

Cet amplificateur fournit une protection intégrée contre la surtempérature.

Il peut être utilisé sans dissipateur thermique, nous recommandons toutefois d'ajouter un dissipateur thermique dans le cas où la température de fonctionnement du boitier inférieur dépasserait les 50°C.

Cet ampli est destiné à un usage radio amateur ou en laboratoire uniquement sur la bande de fréquences de 2.4 à 2.45 Ghz (13cm).
