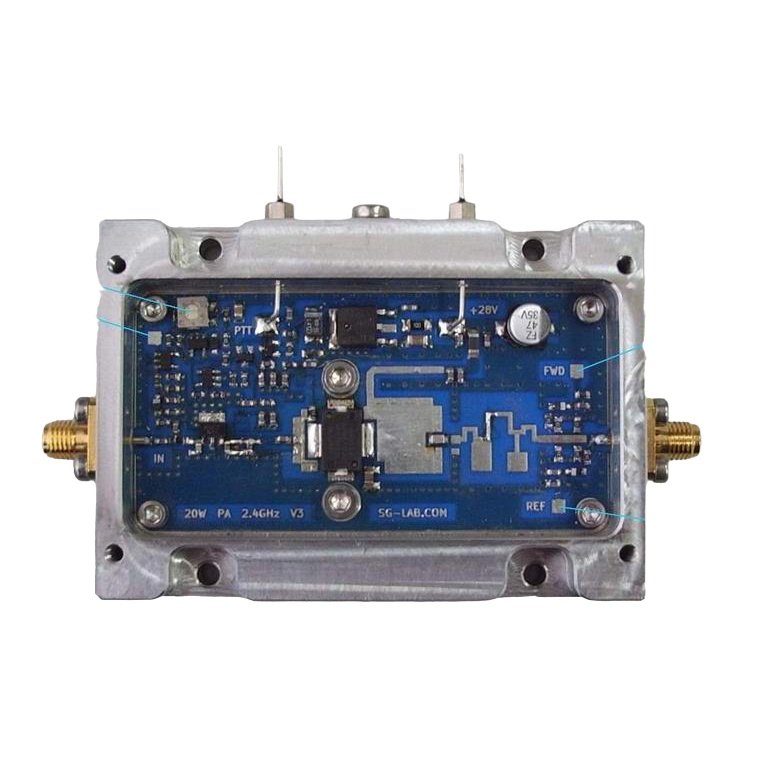

Amplificateur 2400 MHz 20W V3 SG LAB pour QO-100 Agrandir l'image
Amplificateur 2400 MHz 20W V3 SG LAB pour QO-100
SG LAB

SG-LAB-AMPLI-20W-1801

Neuf

Bulgarie

Amplificateur 2400 MHz 20W V3 SG LAB pour QO-100 en SDR

rating Aucun avis pour le moment

L'amplificateur 2400 MHz V3 de SG LAB, est destiné à être utilisé pour la trafic radioamateur sur le satellite QO-100 et la voie 2.4 Ghz.

Il permet de sortir jusqu'à 20W maximum à partir d'une entrée entre 40mW et 100mW maximum et est particulièrement adapté pour une utilisation en SDR avec l'Adalm Pluto par exemple.

  • Transistor LDMOS
  • Puissance de sortie de 20W
  • VOX RF haute vitesse
  • Préamplificateur inclus
  • Gain de puissance de 30 dB
  • Coupleurs directionnels internes avec détecteurs à diode à la sortie PA
  • Commutation PTT : Le PTT est activé en connectant la broche PTT à la masse
  • RF VOX est toujours allumé. Le temps de maintien peut être réglé dans la gamme 0-3sec par un trimmer intégré

Ce matériel est destiné à une utilisation uniquement radioamateur sur la bande des 13cm.

Livré avec : 1 amplificateur 2.4GHz SG LAB, assemblée et testé avec connecteur SMA soudé.

Plus de détails

Ce matériel n'est plus disponible

Télécharger

Fiche ampli 13cm 20W

146.58k

Fiche technique

Fréquence de sortie TX : 2.38GHz à 2.42GHz
Puissance d'entrée : 40mW Max.
Puissance de sortie : 20 W Max.
Alimentation : 24V à 28V
Consommation : 0.5A au repos et 1.6A pleine puissance
PTT à la masse (par optocoupleur)
Connecteurs : SMA femelle
Dimensions : 82 x 57 x 19mm
Conception radioamateur : LZ5HP - SG LAB
Garantie 2 ans*

Rappel : Cet amplificateur pour QO-100 requiert un minimum de connaissances en 2.4Ghz et la matériel de mesure adéquat pour pouvoir être utilisé correctement. Il ne sera pas repris, ni remboursé d'ampli avec le PA grillé ou avec perte de puissance.

* La garantie ne couvre pas le PA et la perte de puissance, pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou de la ligne coaxiale et les dommages liés aux décharges électrostatiques.
