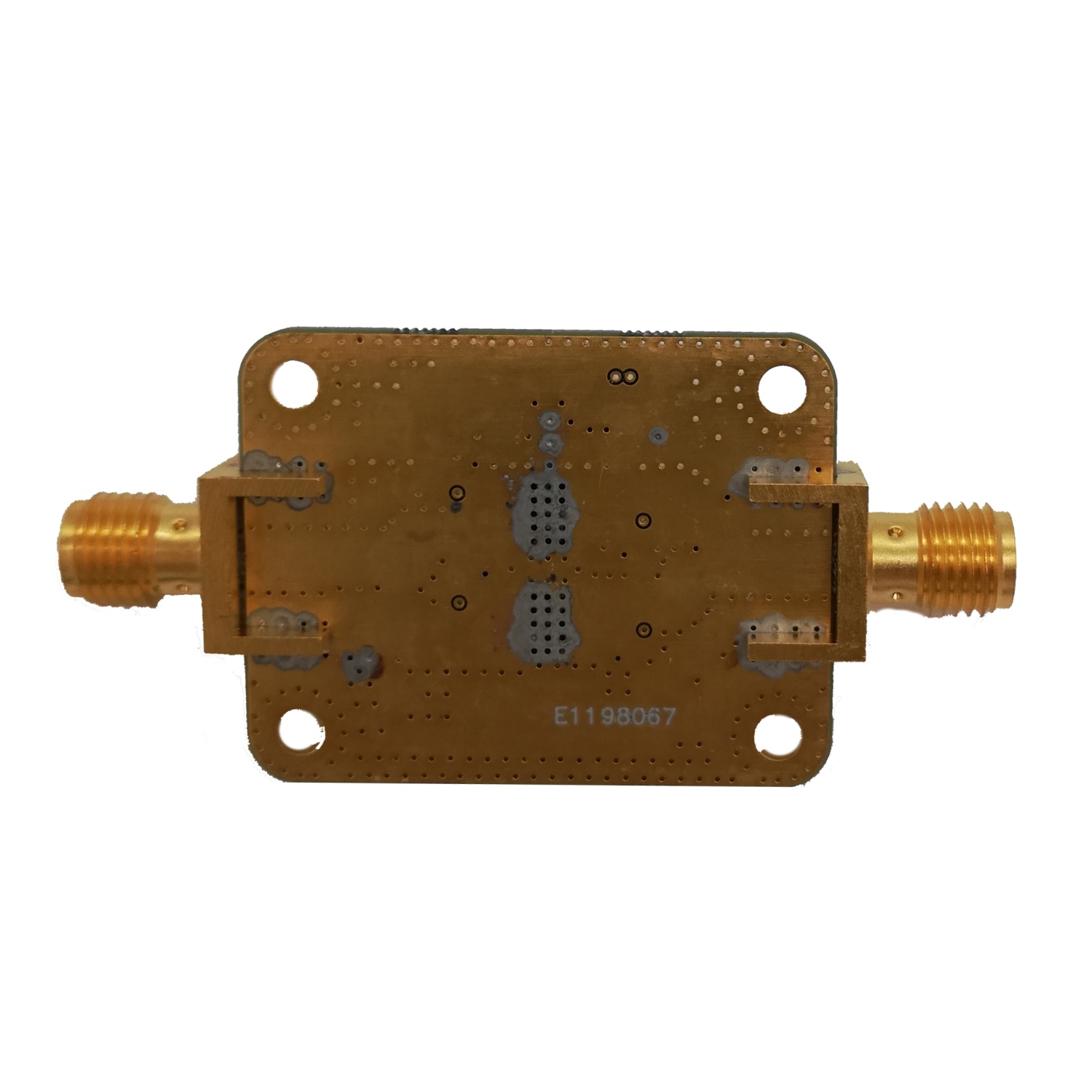

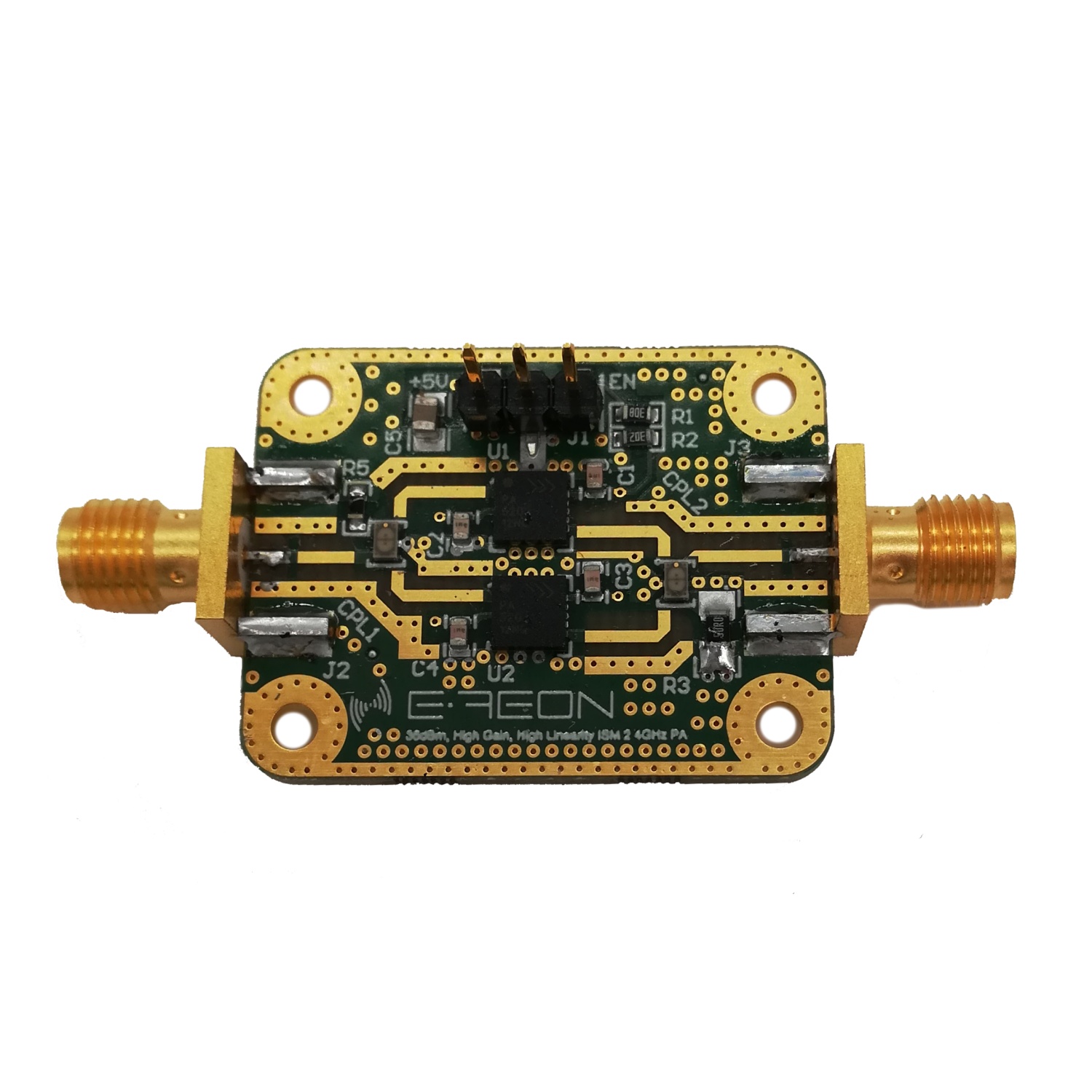

Ampli E-REON 2.4 Ghz 2W pour QO-100

Imprimer

Amplificateur linéaire 2.4 Ghz d'une puissance de 2W (33dBm), compatible avec le trafic radioamateur sur le satellite QO-100 (et en utilisant un filtre passe-bande en option).

Fonctionne avec une alimentation 5V et une puissance d'entrée de -8dBm à -2dBm max. pour un gain de +36dB.

Livré avec : 1 Ampli 2.4Ghz 2W E-REON, monté et testé.

Ce matériel est réservé uniquement à un usage radio-amateur ou en laboratoire sur la bande de 2.4 à 2.45 Ghz.

Plus de détails

En savoir plus

Gamme de fréquences : 2400 à 2500 MHz
Bande passante : 100 Mhz
Puissance d'entrée minimum : -8 dBm
Puissance d'entrée maximale : -2 dBm
Puissance de sortie RF max. : 33dBm, 2 watts @ 5V
Impédance : 50 Ohms
Connecteur : SMA Femelle
Gain émission : +36dB
Alimentation : 5V CC
Consommation : 1.4A @ 2W et 380mA au repos

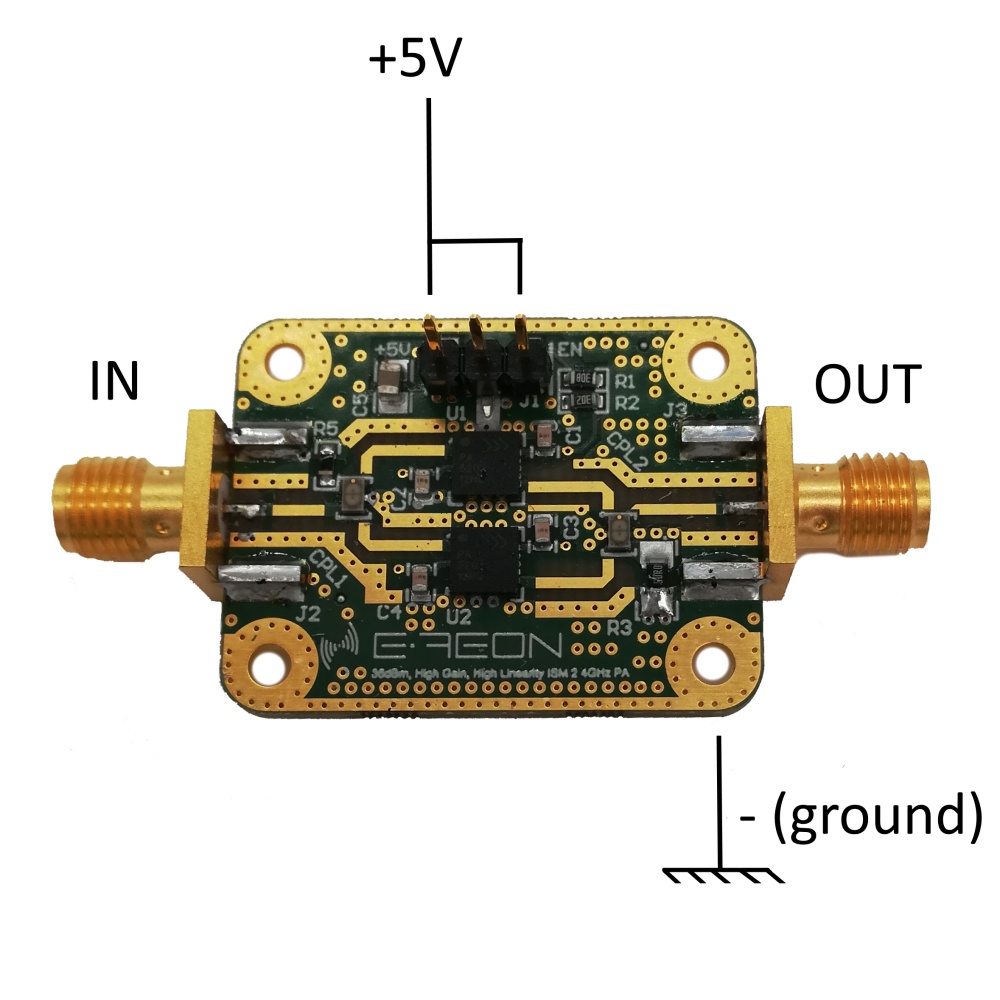

La broche (EN) permet d'activer l'ampli : + 5V pour le mettre en marche et 0V pour le désactiver
Poids : 47g
Dimensions : 25 x 32 mm (25 x 52 mm avec les connecteurs SMA)
Garantie 2 ans*

* La garantie ne couvre pas le PA et les dommages pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un sur-tension, d'un court-circuit de l'alimentation ou de la ligne coaxiale et les dommages liés aux décharges électrostatiques.

En fonctionnement, l'ampli chauffe énormément, il est fortement recommandé d'utiliser un dissipateur thermique sous la carte PCB, afin de préserver la longévité de l'amplificateur.

Ce matériel est destiné à un usage radio amateur ou en laboratoire uniquement sur la bande de fréquences de 2.4 à 2.45 Ghz (13cm).
