Ampli RF EDUP EP-AB003 2400 MHz (8W) pour QO100 EDUP Satellite & QO-100 QO100-EDUP-AB003-8W-797 Agrandir l'image

EDUP

QO100-EDUP-AB003-8W-797

Neuf

Chine

Ampli RF EDUP EP-AB003 2400 MHz (8W) pour QO100

rating Lire les 2 avis
Note moyenne : 5/5 Nombre d'avis : 2

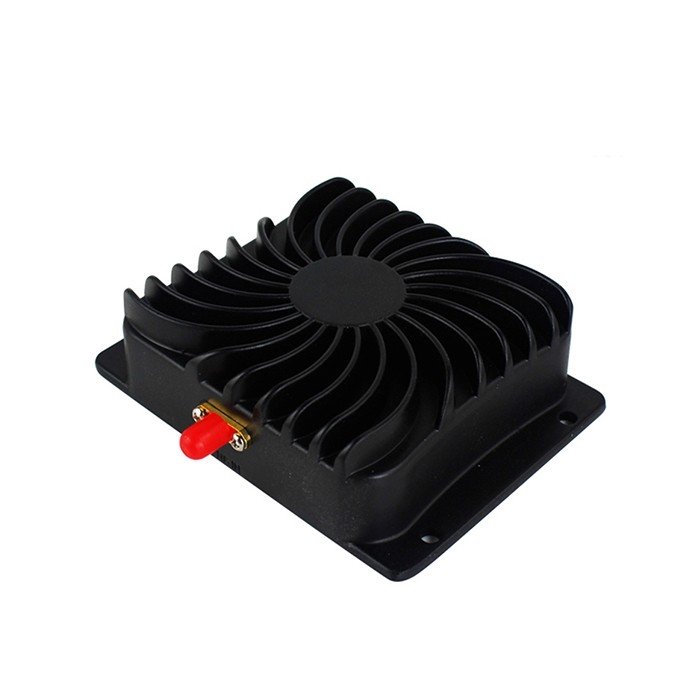

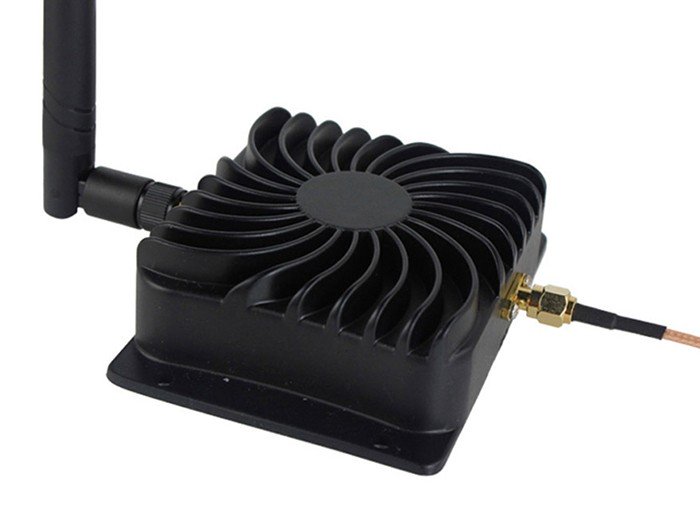

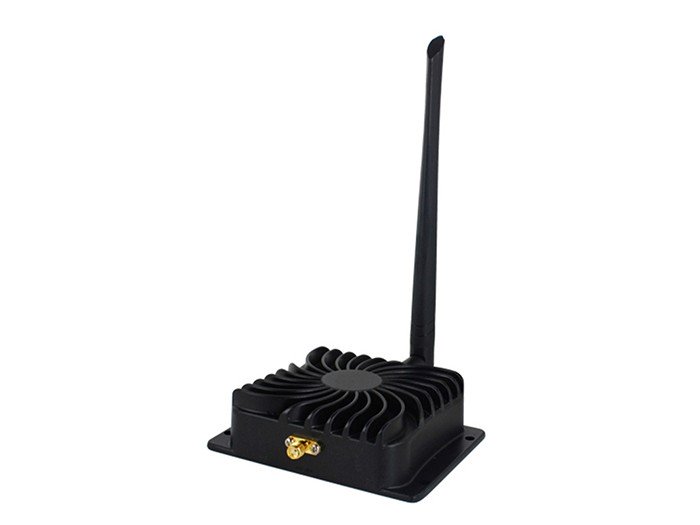

Ampli RF EDUP EP-AB003 pour la bande amateur 2.4Ghz (13cm) de 8W théorique, est capable de délivrer une puissance effective de 3-4W max. avec une entrée de 100mW max.

Ce matériel peut être utilisé avec les matériels SDR : LimeSDR mini, HackRF One, ou Adalm-Pluto.

Il est compatible pour une utilisation en émission 2.4Ghz sur le satellite radioamateur QO-100.

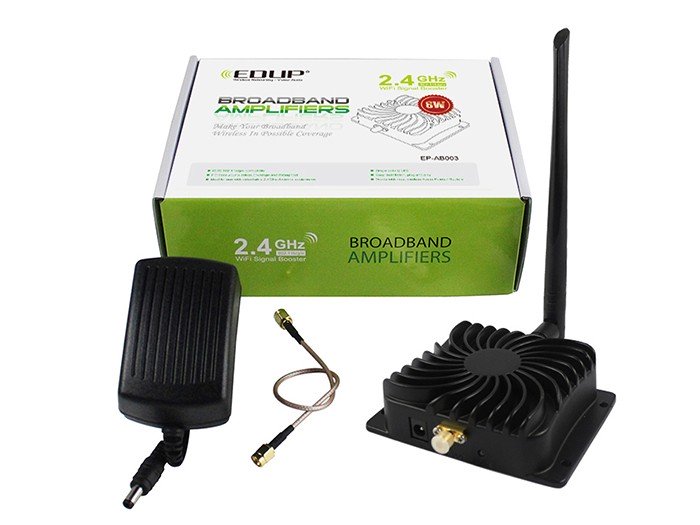

Livré avec : 1 Ampli RF 2.4Ghz EDUP EP-AB003, 1 chargeur d'alimentation 220V, 1 x câble RP-SMA Male (SMA inversé) - SMA Male, 1 antenne type WIFI 6dBi en RP-SMA.

Matériel réservé uniquement à un usage radioamateur et sur la bande amateur par satellite de 2400 à 2450Mhz.

Plus de détails

Ce matériel n'est plus disponible

Fiche technique

Spécifications EDUP EP-AB003 ampli 2400Mhz

Gamme de fréquences : 2400 - 2500 MHz
Puissance d'entrée max. : 100mW
Puissance de sortie max. : Théorique 8W - 4W maximum selon utilisation
Impédance : 50 Ohms
Connecteur : SMA Femelle (coté TX) et RP-SMA femelle (coté RX antenne)
Mode de fonctionnement: bidirectionnel, semi-duplex, commutation automatique via détection de porteuse
Réponse en fréquence: ± 1 dB
Puissance d'entrée : 5 à 20 dBm
Puissance d'entrée optimale recommandée : 15-16dBm
Gain transmission: 17 dBm nominal
Gain réception : 11dBm
Température de fonctionnement: -40 à 70 degrés
Humidité de fonctionnement: Humidité relative jusqu'à 95%
Boitier en aluminium
Poids : 650g
Taille : 8x8x2.5cm
Garantiue 2 ans

Ce matériel est destiné uniquement à une utilisation radioamateur sur la bande des 13cm de 2400 à 2450Mhz.

La garantie ne couvre pas le PA et la perte de puissance, pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou sur la ligne coaxiale.

Matériel complémentaire ou similaire

  • Adaptateur RP-SMA Male SMA Male

    Cet adaptateur RF permet de convertir un connecteur RP-SMA Male vers un connecteur SMA Male. Attention cet adaptateur est un SMA inversé (Reverse SMA).principalement utilisé dans la connectique WIFI.

    3,42 € TTC

    2,85 €HT

    3,80 € -10%
    En stock
  • Adaptateur RP-SMA Femelle SMA Femelle

    Cet adaptateur RF permet de convertir un connecteur RP-SMA Femelle vers un connecteur SMA Femelle. Attention cet adaptateur est un SMA inversé (Reverse SMA).principalement utilisé pour les

    4,46 € TTC

    3,71 €HT

    4,95 € -10%
    En stock
  • Adaptateur RP-SMA Femelle SMA Male

    Cet adaptateur RF permet de convertir un connecteur RP-SMA Femelle vers un connecteur SMA Male. Attention cet adaptateur est un SMA inversé (Reverse SMA).principalement utilisé pour les applications

    4,05 € TTC

    3,38 €HT

    4,50 € -10%
    En stock
  • Adaptateur RP-SMA Male SMA Femelle (compatible WIFI et hotspot Helium)

    Cet adaptateur RF permet de convertir un connecteur RP-SMA Male vers un connecteur SMA Femelle. Attention cet adaptateur est un SMA inversé (Reverse SMA). principalement utilisé pour les matériels

    4,05 € TTC

    3,38 €HT

    4,50 € -10%
    En stock
  • Antenne Quad Patch 2400-2480Mhz WIFI

    Antenne PCB wifi sur circuit imprimé WA5VJB Quad Patch pour 2.4 Ghz avec un gain de 12dBi. L'antenne est livrée sans connecteur (fil à souder). Fréquences : 2400-2480 MHz (wifi 2.4 Ghz)Type : Patch

    20,52 € TTC

    17,10 €HT

    21,60 € -5%
    En stock
  • Ampli RF 2400 MHz 20dB Analog Devices CN0417

    Le circuit ampli RF Analog Devices CN0417 est un petit amplificateur de puissance, alimenté par micro-USB, équipé d'un filtre passe-bande 2400 à 2500Mhz et optimisé pour fonctionner sur 2400 MHz avec

    55,00 € TTC

    45,83 €HT

    En rupture de stock, disponible sous 1 mois
  • Filtre SAW passe-bande 2400 Mhz QO100 F1OPA

    Ce filtre passe-bande pour le 2400 Mhz (13cm) permet de rejetter les fréquences de l’oscillateur local et les harmoniques de l'Up-Converter pour QO-100. Puissance d'entrée maximum : +20dBm - 100mW.

    25,90 € TTC

    21,58 €HT

    En stock
  • Antenne DualBand Feed 2.4 & 10 GHz DJ7GP V2 avec LNB Single / Twin

    Cette version V2 de l'antenne dualband feed bi-bande 2.4/10 Ghz de DJ7GP est prête à l'emploi en RX et TX polarisée circulaire LHCP pour l'émission sur 2400MHz et réception sur 10500MHz pour le

    135,00 € TTC

    112,50 €HT

    En stock
  • Rallonge cable coaxial faible perte SMA Male coudé et SMA droit KSR195

    Cable coaxial 50 ohms à faible perte KSR195 pour une utilisation de 0 à 6Ghz, avec connecteur SMA coudé, et connecteur SMA droit. Longueurs disponibles : 50cm, 1 ou 2 mètresConnecteur 1 : SMA Male

    8,91 € TTC

    7,43 €HT

    9,90 € -10%
    En stock
  • Amplificateur RF 2400 Mhz 100mW pour QO-100 et Upconverter F1OPA

    Ce matériel amplificateur de puissance avec un gain de 30dB est destiné à fonctionner principalement avec le upconverter 144/432Mhz - 2400 MHz F1OPA pour trafiquer sur la voie montante du satellite

    50,00 € TTC

    41,67 €HT

    En stock
  • Filtre RF TAOGLAS Passe-bande 2.4Ghz 10W WiFi et QO-100 - BPF.24.01

    Le filtre passe-bande Taoglas Airvu 2.4Ghz est un filtre à large bande de 100Mhz, pour une utilisation en fréquence de 2400 à 2500Mhz et une puissance maximum de 10W. Connecteur 1 : RP-SMA

    28,90 € TTC

    24,08 €HT

    En stock
  • Câble coaxial rigide RG402 avec SMA Male - SMA Male très faible perte

    Câble coaxial très faible perte avec connecteur SMA Male sur chaque extrémité, pour connecter par exemple un ampli 2.4 Ghz sur un transverter pour OQ-100, ou toute utilisation nécessitant un câble à

    5,40 € TTC

    4,50 €HT

    6,00 € -10%
    En stock
  • coaxial rigide RG402 avec SMA Male droit et SMA Male coudé

    Câble coaxial RG-402 à très faible perte avec connecteur SMA Male droit d'un coté, et un connecteur SMA coudé de l'autre. Pour connecter par exemple un ampli 2400 Mhz sur un converter OQ-100, ou toute

    5,85 € TTC

    4,88 €HT

    6,50 € -10%
    En stock
  • Câble coaxial RG-402 avec SMA Male coudé x2

    Câble coaxial RG-402 à très faible perte avec connecteur SMA Male coudé des 2 cotés, câble à très faible perte 50 ohms d'une longueur de 10cm. Remarque : Ce câble rigide peut être courbé mais une fois

    6,30 € TTC

    5,25 €HT

    7,00 € -10%
    En stock
  • NanoVNA V2 Analyseur VNA 50KHz à 3000MHz fiche N ou SMA + boitier métal

    Le NanoVNA V2 SAA2N est un analyseur d'antenne et de réseau vectoriel (VNA) qui couvre les bandes HF, VHF et UHF de 50 KHz à 3000 MHz, avec connecteur de type N ou SMA et un boitier en métal. Il

  • Pré-amplificateur 2.4 Ghz à gain variable SG LAB

    Pré-Amplificateur à gain variable avec 15dBContrôle du gain par pas de 1 dBFiltrage supplémentaire pour la bande 2,4 GHzAlimentation 8-30 V DCDétecteur de sortie Ce matériel est destiné à une

    42,50 € TTC

    35,42 €HT

    En rupture de stock, disponible sous 1 à 2 mois
  • Amplificateur 2400 MHz 20W V3 SG LAB pour QO-100 en SDR

    L'amplificateur 2400 MHz V3 de SG LAB, est destiné à être utilisé pour la trafic radioamateur sur le satellite QO-100 et la voie 2.4 Ghz. Il permet de sortir jusqu'à 20W maximum à partir d'une entrée

    175,00 € TTC

    145,83 €HT

    En rupture de stock, disponible sous 2 à 3 semaines
  • Transverter 13cm V1.4 SG Lab 432-2400 MHz pour QO-100

    Le transverter SG LABS 13cm v1.4 pour QO-100, permet d'émettre depuis un poste UHF SSB 432 MHz vers le 2400 MHz (13cm) sur la voie montante du satellite QO-100 avec une puissance de sortie de 2W max.

    275,00 € TTC

    229,17 €HT

    En rupture de stock, disponible sous 1 à 2 mois

Avis

Cliquez ici pour donner votre avis

rating 5
8 watts chinois !
Cet ampli fonctionne très bien et "sort" allègrement ses deux watts sur 2400 MHz. Ne pas se fier aux "watts marketing" chinois. Attention à la prise de sortie qui est une SMA Reverse.
rating 5
Test EDUP 003
Bon ampli pour QO-100 et un pluto sdr sortie max à 0dbm -1mW après être drivé par un AD CN0417 de 23dbm - (200mW) on atteint 37.2 dbm exactement ( 5.248 W ) testé et mesuré en FM sur R&S.
