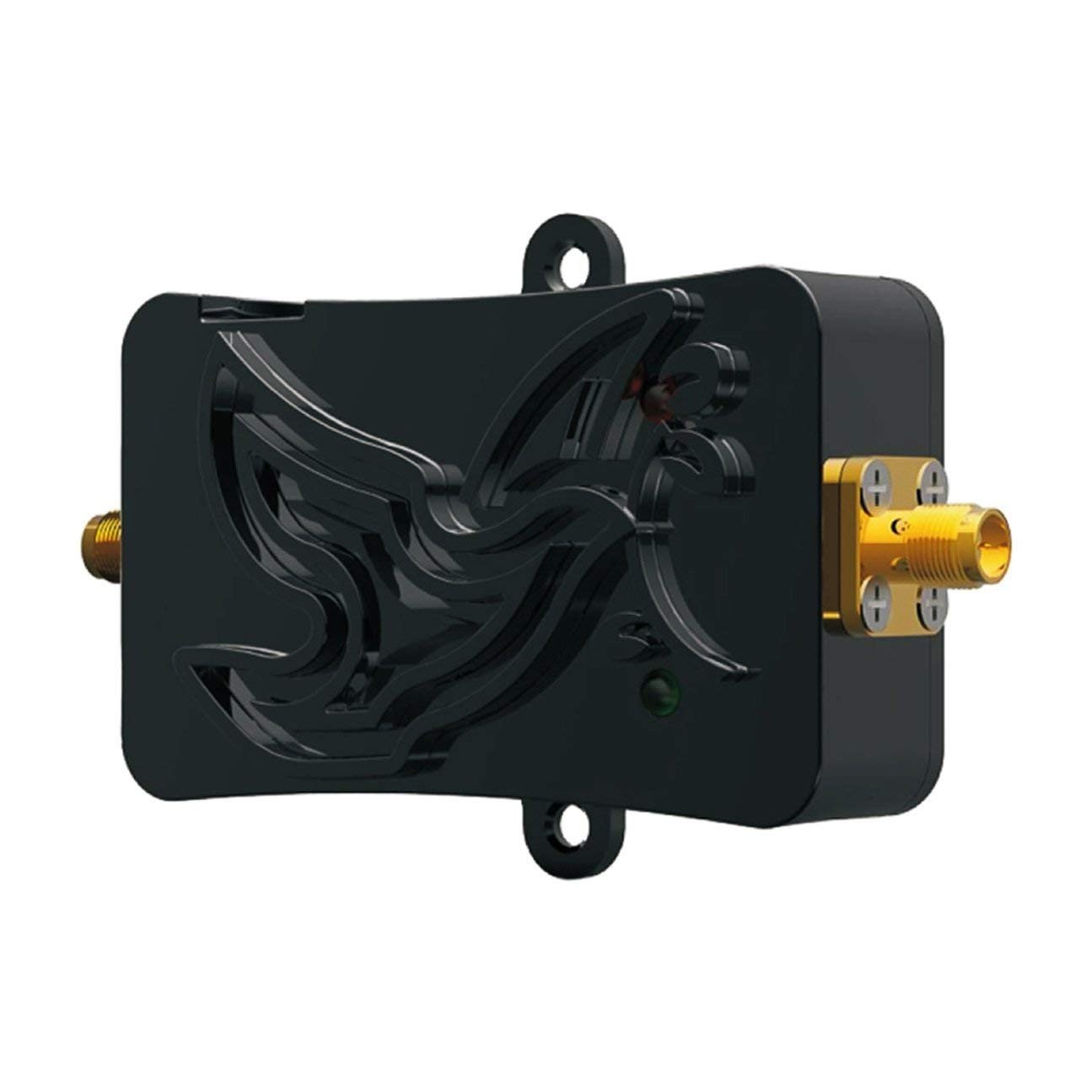

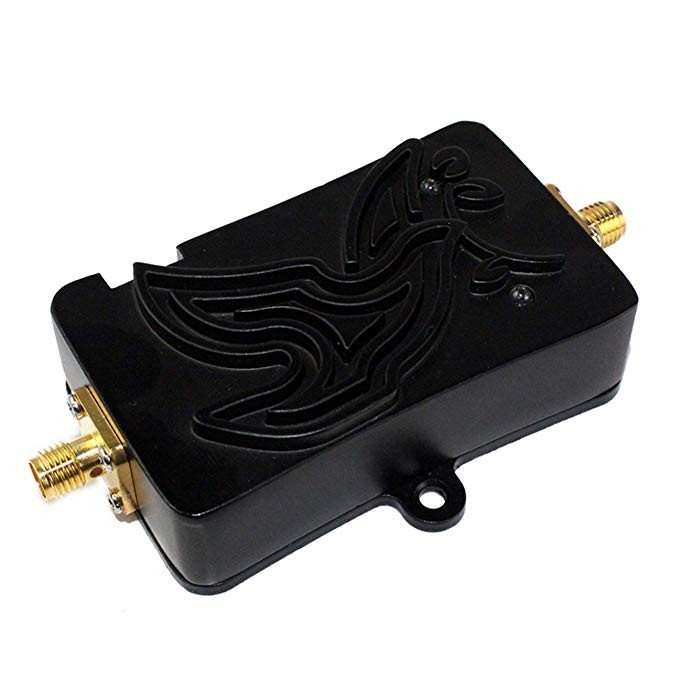

Ampli RF 2400 MHz (4W) EDUP EP-AB007 pour QO100

Imprimer

Amplificateur EDUP EP-AB007 pour la bande radioamateur 2400Mhz (13cm), cet ampli 2.4Ghz de 4W théorique est capable de délivrer une puissance effective de 2W max. avec une entrée de 100mW max.

Ce matériel peut être utilisé avec les matériels SDR suivants : LimeSDR mini, HackRF One, ou Adalm-Pluto.

Il est compatible pour une utilisation en émission 2.4Ghz sur le satellite amateur QO-100.

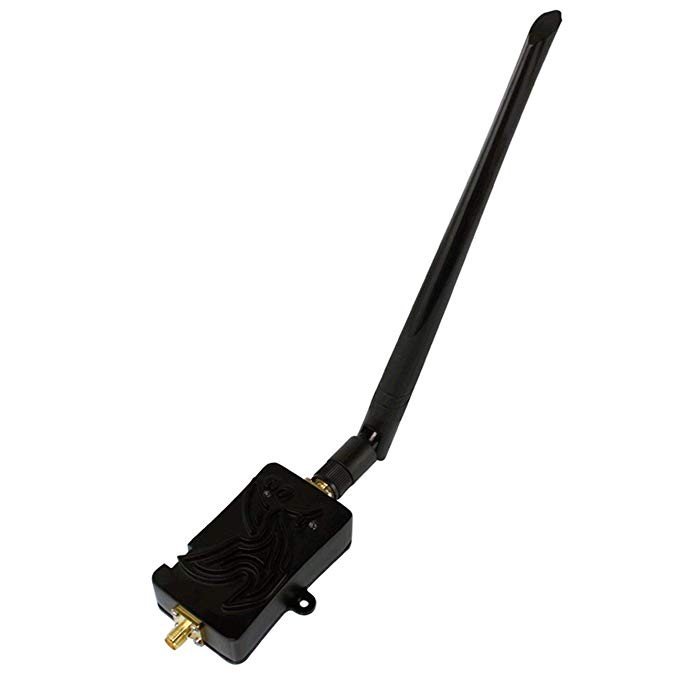

Livré avec : 1 Ampli RF 2.4Ghz EDUP EP-AB007, 1 chargeur d'alimentation 220V, 1 x câble RP-SMA Male (SMA inversé) - SMA Male, 1 antenne type WIFI 6dBi en RP-SMA.

Ce matériel est réservé uniquement à un usage radioamateur et sur la bande amateur par satellite de 2400 à 2450Mhz.

Plus de détails

Fiche technique

Spécifications EDUP EP-AB007 ampli 2400 Mhz

Gamme de fréquences : 2400 - 2500 MHz
Puissance d'entrée max. : 100mW
Puissance de sortie max. : Théorique 4W - 2W maximum selon utilisation
Impédance : 50 Ohms
Connecteur : SMA Femelle (coté TX) et RP-SMA femelle (coté RX antenne)
Mode de fonctionnement: bidirectionnel, semi-duplex, commutation automatique via détection de porteuse
Réponse en fréquence: ± 1 dB
Puissance d'entrée : 5 à 20 dBm
Puissance d'entrée optimale : 9 à 15 dBm
Gain transmission: 17 dBm nominal
Gain réception : 11dBm
Température de fonctionnement: -40 à 70 degrés
Humidité de fonctionnement: Humidité relative jusqu'à 95%
Boitier en aluminium
Poids : 450g
Garantie 2 ans*

Ce matériel est destiné uniquement à une utilisation radioamateur sur la bande des 13cm de 2400 à 2450Mhz .

La garantie ne couvre pas le PA et les dommages pouvant résulter d'une erreur de montage, d'un mauvais réglage de l'antenne (ROS), d'une puissance maximum d'entrée non respectée, d'un court-circuit de l'alimentation ou de la ligne coaxiale et les dommages liés aux décharges électrostatiques.
